模电培训之稳压电源
目录
串联调整稳压电源测试
实验目的
7812空载测试
7812有载测试
串联三个20欧电阻
串联四个20欧电阻
串联一个27K电阻
27个3K电阻并联
串联调整稳压电源测试
参考书籍：模拟电子技术(第五版) P465

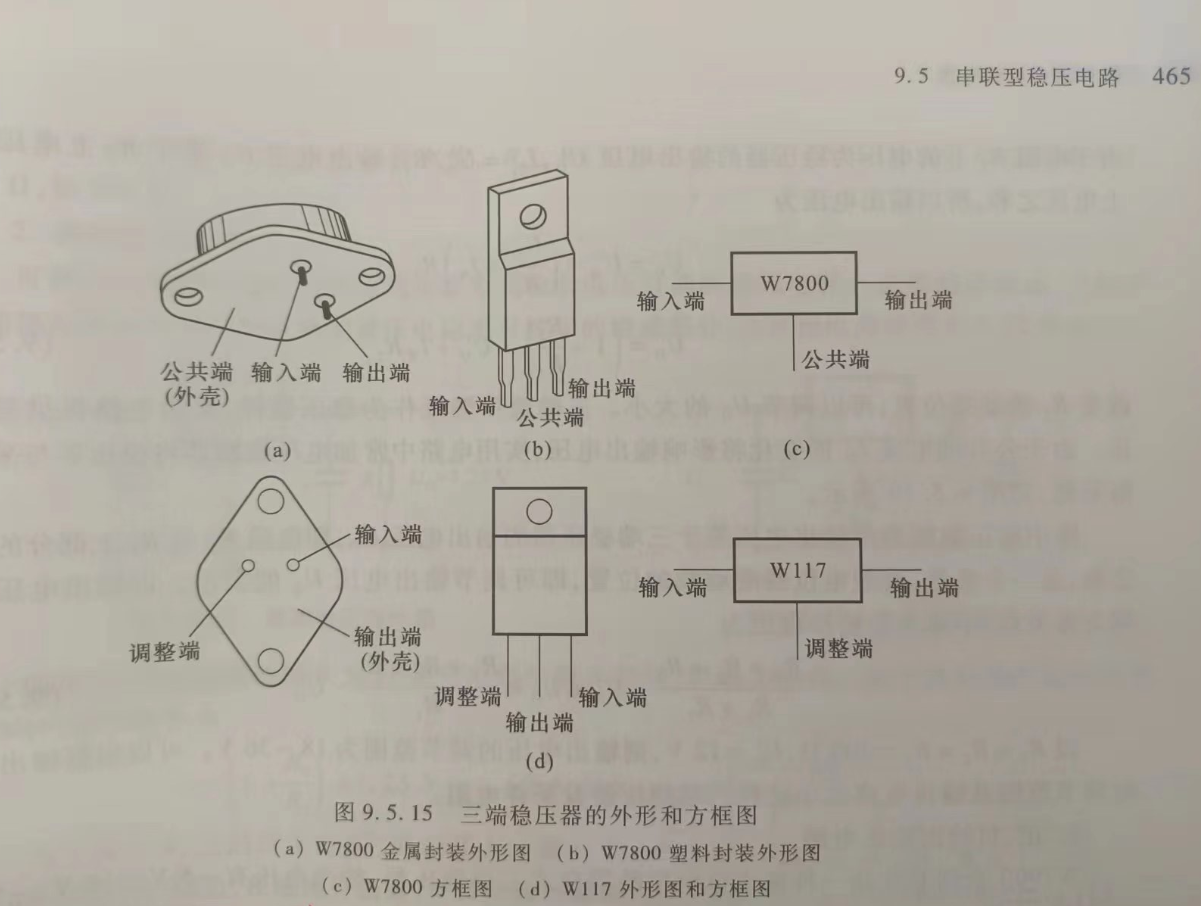

三端稳压器的外形和方框图
7800系列是稳压块，后面两位尾数表示稳压输出值，7805为5V，7812为12V
实验目的
12V稳压，100~200mA电流

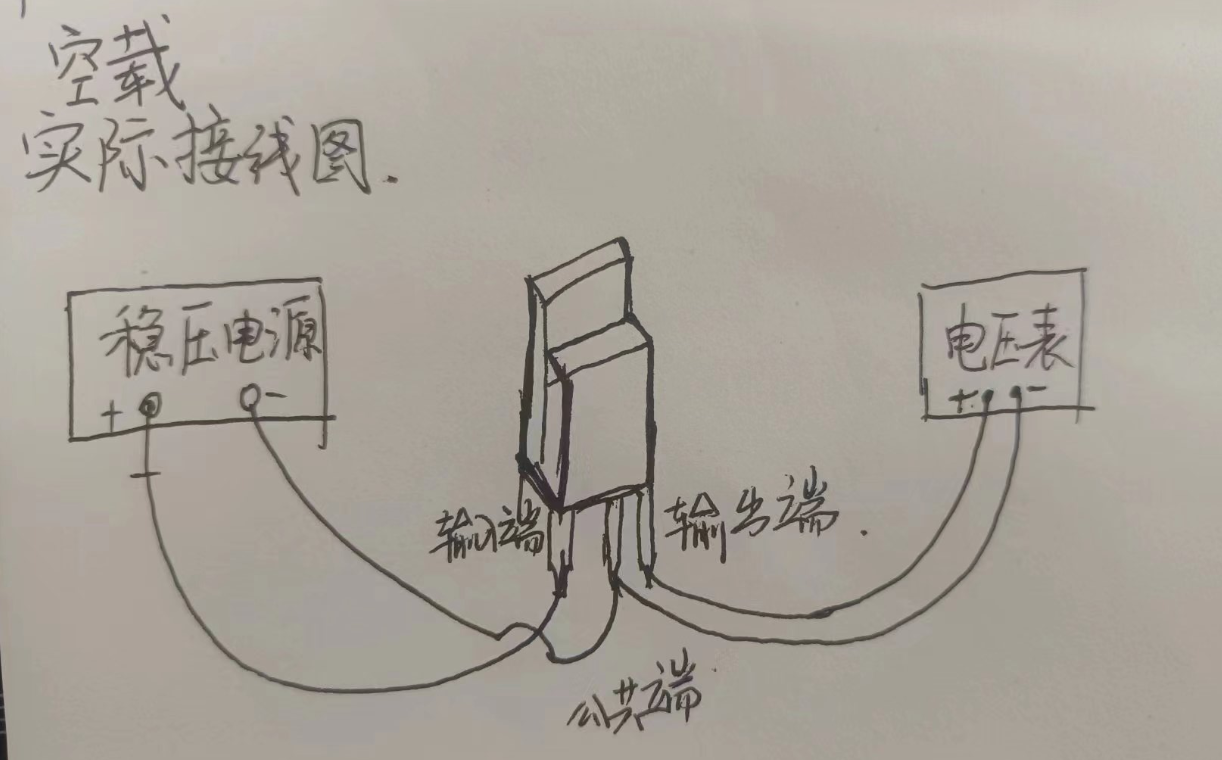

7812空载测试
空载测试数据
| Vi / V | 16 | 15 | 14 | 13 | 12 |
| Vo / V | 12.1 | 12.04 | 12.03 | 11.67 | 10.67 |
由空载输入输出数据表可以看出：输入电压在14V~16V之间，稳压效果最好！
7812有载测试

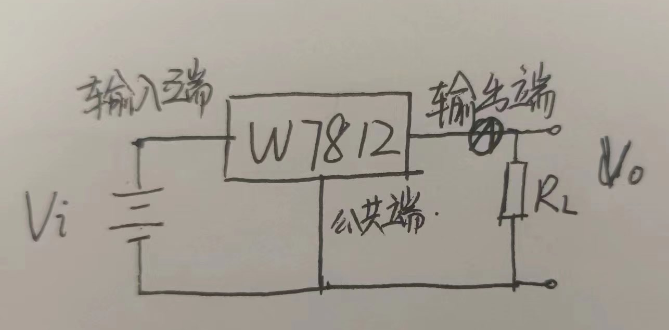

接线图如下：
Vi是稳压电源输入，RL是负载，在7812输出端和负载中间串联一块电流表
串联三个20欧电阻
RL = 62.2Ω
理论计算：
Io = Vo/RL = 12/62.2 = 0.193A = 193mA
实际测试数据：
| Vi / V | 16 | 15 | 14.6 | 14 | 13 | 12 | 11 |
| Vo / V | 12.03 | 12.03 | 11.15 | 10.23 | 9.27 | ||
| Io / mA | 6 | 138.9 | 143.2 | 112 | 103.5 |
输入电压加到14.6V附近，输出电流就不正常了，由138mA跳变到6mA
这里猜测超出小电阻的功率范围了（老师讲的~_~）
串联四个20欧电阻
RL = 82Ω
理论计算：
Io = Vo/RL = 12/82 = 0.146A = 146mA
实际测试数据：
| Vi / V | 16 | 15 | 14.6 | 14 | 13 | 12 | 11 |
| Vo / V | 12.03 | 12.03 | 11.14 | 10.26 | 9.27 | ||
| Io / mA | 10 | 111.8 | 107 | 101.3 | 93.5 |
串联一个27K电阻
RL =27K
理论计算：
Io = Vo/RL = 12/27K = 0.00044444A = 0.444mA
| Vi / V | 16 | 15 | 14 | 13 | 12 | 11 |
| Vo / V | 12.1 | 12.1 | 12.09 | 11.56 | 10.6 | 9.76 |
| Io / mA | 0.459 | 0.461 | 0.462 | 0.443 | 0.405 | 0.373 |
RL = 27K，输入电压可以加到15~16V，因为27K电阻的功率比20欧电阻功率大~

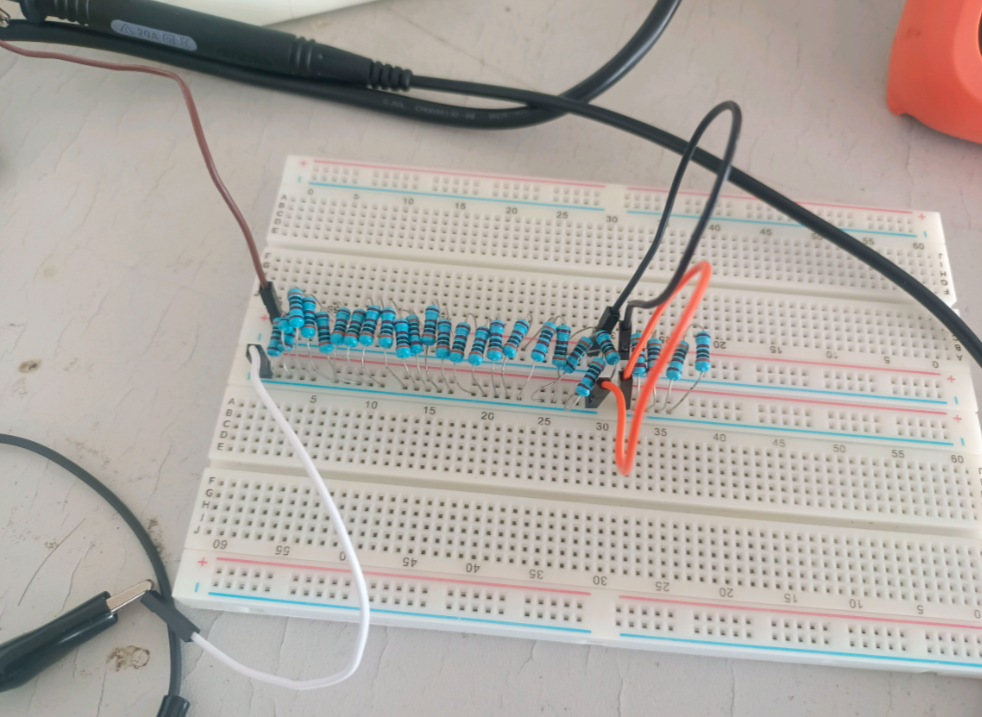

27个3K电阻并联
RL = 111.1Ω
为了实现数输出电流在100mA左右，电阻只能选100Ω附近的，由于100Ω电阻功率都比较小，所以我们考虑用功率比较大的电阻并联，实现相同的功能
看起来就很专业的样子
为什么要并联这么多电阻呢？
理论计算：
Io = Vo/RL = 12/111.1 = 0.1080108A = 108mA
| Vi / V | 16 | 15 | 14 | 13 | 12 | 11 |
| Vo / V | 12.01 | 11.98 | 12.04 | 11.21 | 10.28 | 9.3 |
| Io / mA | 104.1 | 101 | 105 | 97.7 | 89.5 | 81.1 |
这里将换个大功率100Ω电阻就能实现了，其实没必要用这么多电阻并联
总结：
- 如果想实现12V稳压，那么输入电压应该比12V大3V左右（比对上面数据）
- 以后再画PCB可以考虑用7812稳压
注意：
如果输出电流比较大，并且7812发热严重，可以考虑加散热片，直接拧上即可
还蛮好玩的
以上仅作为个人学习笔记，如有错误之处，欢迎指正~_~
