5G(NR)信道带宽和发射带宽---频率资源
前言
查看此文之前建议先看看这篇
5G(NR)频率资源划分_nr运营商频段划分_达帮主的博客-CSDN博客NR频率有上面几个划分 ，可以使用低于1GHz的频端，既可以使用高于30GHz高频端。使用频端高于30GHz那我们称之为高频或者毫米波。使用毫米波是5G网络区别于4G网络的主要特点。在部署5G网络的时候，我们可以看看他们的资源划分，可以看上图中的对称资源(Mainly paired spectrum)，和非对称资源(Mainy unpaired spectrum)，如果是对称资源在部署5G网络的时候他可以支持FDD小区，如果是非对称资源就可以支持TDD小区，并且FDD资源，主要部署在3GHz以下的频段https://blog.csdn.net/qq_35427437/article/details/126697347?spm=1001.2014.3001.5501
这篇文章主要是让读者了解信道带宽和发射带宽的意思，以及信道带宽发射带宽的定义情况，接下来请读者慢慢欣赏，如果存在理论上的误差咋们评论区见。
MHz ： 读赫兹
bandwidth ：带宽
NR band 5G ：频段
SCS kHz ：子载波间隔

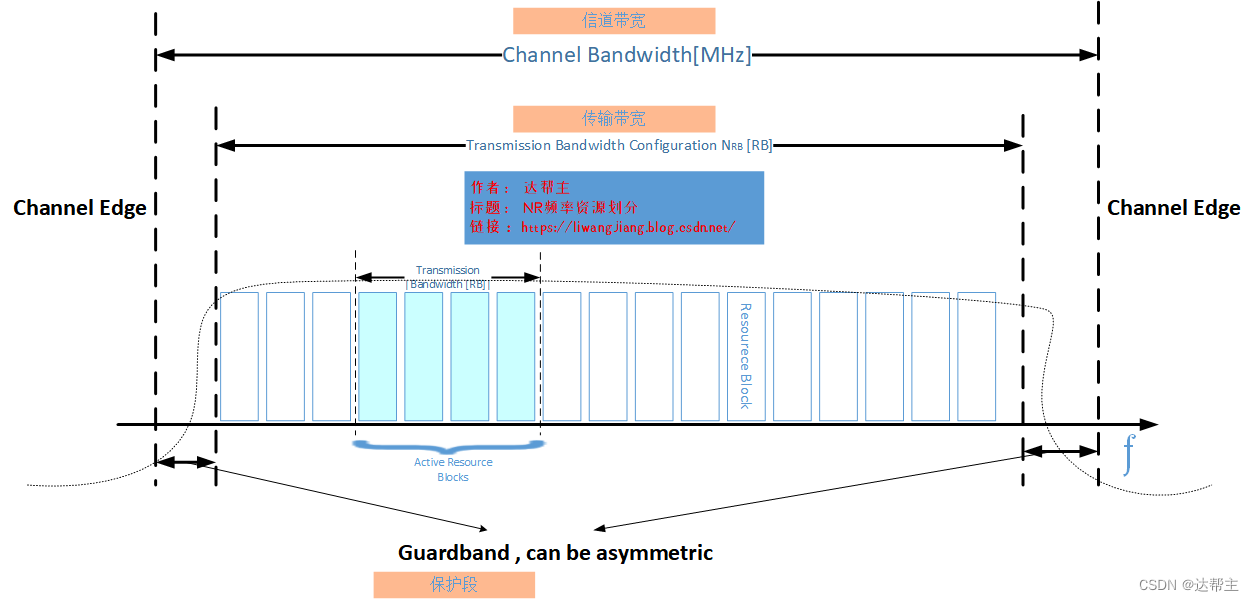

NR信道发射带宽
| 协议 | 描述 |
| Channel Bandwidth[MHz] | 信道带宽，表示的是在载波中所有可用资源一般单位用多少兆描述 |
| Transmission Bandwidth Configuration NRB [RB] | 传输带宽，表示发射机可用的频率资源，一般用Nrb[RB]来表示 |
| Transmission |Bandwidth [RB]| | 传输BW |
| Guardband | 保护段，信道带宽与传输带宽会有一定的差值，这点差值被称为保护段，一般而言，我们在频率中总会流出一定的频率资源，这个频率资源不会用来接收任何信号，我们我们称之为保护段 举例： 在LTE中假如我们定义了20MH对应的传输带宽就是100PRB换算为带宽那么就等于18MH，那么留下2MH是不用来做任何信号接收的，这个叫保护段 |
传输带宽和信道带宽有一定的差值，这一点差值称之为保护段，一般而言我们总会在频率上会留出一定的频率资源，这部分资源不会用来接收任何信号，我们称之为保护段。
例如：我们在LTE小区中定义的是20HMz的话对应的传输带宽就是100个prb，如果做一个单位换算的话那么就是18HMz也就是说在LTE系统中有2HMz是不做任何信号收发的。在NR中我们把这个定义继承下来了，接下来可以看下面NR中是如何定义传输。
基站信道带宽FR1
在NR小区理论上可定义的小区带宽或者说可支持的小区带宽一共有13种可以从5MHz到100MHz其中选择某一种。对比LTE网络可选一共有6种（1.6MHz ,3MHz,5MHz,10MHz,15MHz,20MHz）最大小区带宽是20MHz，如果在NR小区选择FR1的话那么最大小区带宽是100MHz。
是不是所有的频段都支持100MHz?当然不是，首先我们要看具体问题具体分析问题，可以通过以下表来对应支持情况，频段对应支持的赫兹。
比如可以看小区注册了N41那么看最大的赫兹和支持最小的赫兹。
| 基站信道带宽FR1 | ||||||||||||||
| NR band / SCS / BS channel bandwidth | ||||||||||||||
| NR Band(频段) | SCS kHz (子载波间隔) | 信道带宽 | ||||||||||||
| 5 MHz | 10 MHz | 15 MHz | 20 MHz | 25 MHz | 30 MHz | 40 MHz | 50 MHz | 60 MHz | 70 MHz | 80 MHz | 90 MHz | 100 MHz | ||
| n1 | 15 | Yes | Yes | Yes | Yes | |||||||||
| 30 | Yes | Yes | Yes | |||||||||||
| 60 | Yes | Yes | Yes | |||||||||||
| n2 | 15 | Yes | Yes | Yes | Yes | |||||||||
| 30 | Yes | Yes | Yes | |||||||||||
| 60 | Yes | Yes | Yes | |||||||||||
| n3 | 15 | Yes | Yes | Yes | Yes | Yes | Yes | |||||||
| 30 | Yes | Yes | Yes | Yes | Yes | |||||||||
| 60 | Yes | Yes | Yes | Yes | Yes | |||||||||
| n5 | 15 | Yes | Yes | Yes | Yes | |||||||||
| 30 | Yes | Yes | Yes | |||||||||||
| 60 | ||||||||||||||
| n7 | 15 | Yes | Yes | Yes | Yes | |||||||||
| 30 | Yes | Yes | Yes | |||||||||||
| 60 | Yes | Yes | Yes | |||||||||||
| n8 | 15 | Yes | Yes | Yes | Yes | |||||||||
| 30 | Yes | Yes | Yes | |||||||||||
| 60 | ||||||||||||||
| n20 | 15 | Yes | Yes | Yes | ||||||||||
| 30 | Yes | Yes | Yes | |||||||||||
| 60 | ||||||||||||||
| n28 | 15 | Yes | Yes | Yes | Yes | |||||||||
| 30 | Yes | Yes | Yes | |||||||||||
| 60 | ||||||||||||||
| n38 | 15 | Yes | Yes | Yes | Yes | |||||||||
| 30 | Yes | Yes | Yes | |||||||||||
| 60 | Yes | Yes | Yes | |||||||||||
| n41 | 15 | Yes | Yes | Yes | Yes | |||||||||
| 30 | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | ||||||
| 60 | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | ||||||
| n50 | 15 | Yes | Yes | Yes | Yes | Yes | Yes | Yes | ||||||
| 30 | Yes | Yes | Yes | Yes | Yes | Yes | Yes | |||||||
| 60 | Yes | Yes | Yes | |||||||||||
| n51 | 15 | Yes | ||||||||||||
| 30 | ||||||||||||||
| 60 | ||||||||||||||
| n66 | 15 | Yes | Yes | Yes | Yes | |||||||||
| 30 | Yes | Yes | Yes | Yes | ||||||||||
| 60 | Yes | Yes | Yes | Yes | ||||||||||
| n70 | 15 | Yes | Yes | Yes | Yes | Yes | ||||||||
| 30 | Yes | Yes | Yes | Yes | ||||||||||
| 60 | Yes | Yes | Yes | Yes | ||||||||||
| n71 | 15 | Yes | Yes | Yes | Yes | |||||||||
| 30 | Yes | Yes | Yes | |||||||||||
| 60 | ||||||||||||||
| n74 | 15 | Yes | Yes | Yes | Yes | |||||||||
| 30 | Yes | Yes | Yes | |||||||||||
| 60 | Yes | Yes | Yes | |||||||||||
| n75 | 15 | Yes | Yes | Yes | Yes | |||||||||
| 30 | Yes | Yes | Yes | |||||||||||
| 60 | Yes | Yes | Yes | |||||||||||
| n76 | 15 | Yes | ||||||||||||
| 30 | ||||||||||||||
| 60 | ||||||||||||||
| n77 | 15 | Yes | Yes | Yes | Yes | Yes | ||||||||
| 30 | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | ||||
| 60 | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | ||||
| n78 | 15 | Yes | Yes | Yes | Yes | Yes | ||||||||
| 30 | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | ||||
| 60 | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | ||||
基站信道带宽FR2
在FR2中一共有4中选择，在NR中最大支持带宽可以达到400HMz，他是有前提条件的，条件就是在高频段或者FR2的频率资源组合。可以看下面表来了解一下
| 基站信道带宽FR2 | |||||
| NR band / SCS / BS Channel bandwidth | |||||
| NR band | SCS kHz | 50 MHz | 100 MHz | 200 MHz | 400 MHz |
| n257 | 60 | Yes | Yes | Yes | Yes |
| 120 | Yes | Yes | Yes | Yes | |
| n258 | 60 | Yes | Yes | Yes | Yes |
| 120 | Yes | Yes | Yes | Yes | |
| n260 | 60 | Yes | Yes | Yes | Yes |
| 120 | Yes | Yes | Yes | Yes | |
基站/UE发射带宽
重点：1个PBR是12个子载波 1PRB = 12mHz
发射带宽就是在信道带宽的范围内有多少个PRB可以使用。
在NR网络中对比LTE网络中不同地方在哪里呢？
在LTE频率上我们使用的是OFDM的方式所以频率资源时若干个正交的子载波组成（可以想象成波浪），子载波与子载波的间隔固定的是15kHz，1个PRB在LTE网络中是这样定义的，1个PRB在频率上对应的是12个子载波 ，12个子载波乘15kHz 等于180 kHz。
在NR频率也是由若干个正交子载波组成，区别就在子载波与子载波的间隔，在NR网络中是可变化的，如果说是NR发射带宽的话子载波间隔就是15 30 60可以看到下面表有定义，子载波不同，对于到的就是在NR网络中每个PRB的不同频率资源也不同。在NR网络也是一样的1个PRB对于的是12个子载波，这里描述的是频率上的，那么12个子载波对应的是多少个子载波，其实与LTE计算方式一样 12*可变的子载波间隔（12*15或30或60 = 180kHz）。
既然子载波间隔不同每个PRB所占用的频率资源也不同，那么在相同信道带宽的情况下所携带的子载波的数量有所差异的。举个例子，假如我的信道带宽是5HMz，子载波间隔是15kHz的情况下我所对应的就是25PRB（可以看下表对应起来），假如子载波是30kHz 那么PRB就是15以此类推。
如果我们想知道多少个PRB那么我们就需要知道小区对应的频段是什么，小区对应的信道带宽是什么，该小区对应的子载波间隔是多少，基于这3个条件我们才可以找到该小区最大的PRB的数量是多少
FR1
| 基站发射带宽 | |||||||||||||
| SCS [kHz] | 5 MHz | 10 MHz | 15 MHz | 30 MHz | 20 MHz | 25 MHz | 40 MHz | 50 MHz | 60 MHz | 70 MHz | 80 MHz | 90 MHz | 100 MHz |
| NRB | NRB | NRB | NRB | NRB | NRB | NRB | NRB | NRB | NRB | NRB | NRB | NRB | |
| 15 | 25 | 52 | 79 | [160] | 106 | 133 | 216 | 270 | N.A | N.A | N.A | N.A | N.A |
| 30 | 11 | 24 | 38 | [78] | 51 | 65 | 106 | 133 | 162 | [189] | 217 | [245] | 273 |
| 50 | N.A | 11 | 18 | [38] | 24 | 31 | 51 | 65 | 79 | [93] | 107 | [121] | 135 |
FR2
| SCS [kHz] | 50 MHz | 100 MHz | 200 MHz | 400 MHz |
| NRB | NRB | NRB | NRB | |
| 60 | 66 | 132 | 264 | N.A |
| 120 | 32 | 66 | 132 | 264 |
FR1/FR2的最大传输带宽配置PRB
