我们在测量PCB板上电阻的阻值时,一般都会把板子断电,然后用万用表测量对应的电阻的阻值。今天就来和大家分享下,万用表测量PCB板上电阻阻值为什么需要断电?

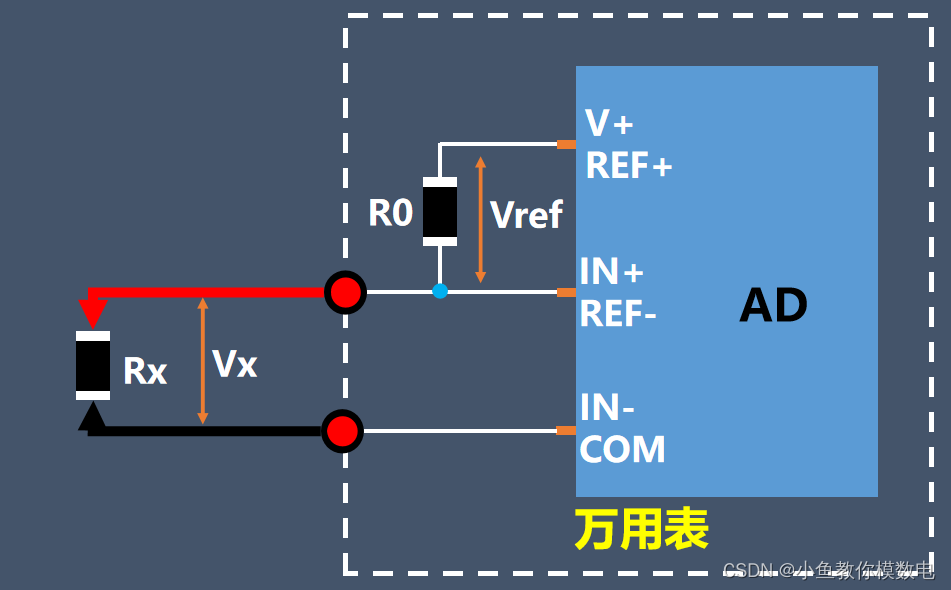

为了弄清这个问题,大家可以看下万用表测量电阻的一个等效电路(可能不同的万用表这个测量的原理有区别)。
红黑表笔一般是接到了万用表内部AD芯片的输入端。R0是万用表内部的基准电阻,R0上的电压一般也当作AD的参考电压Vref;
Rx为待测电阻,是通过万用表的红黑表笔连接的外部电阻,其两端电压为Vx;
R0和Rx是串联在电源V+和IN-之间的。

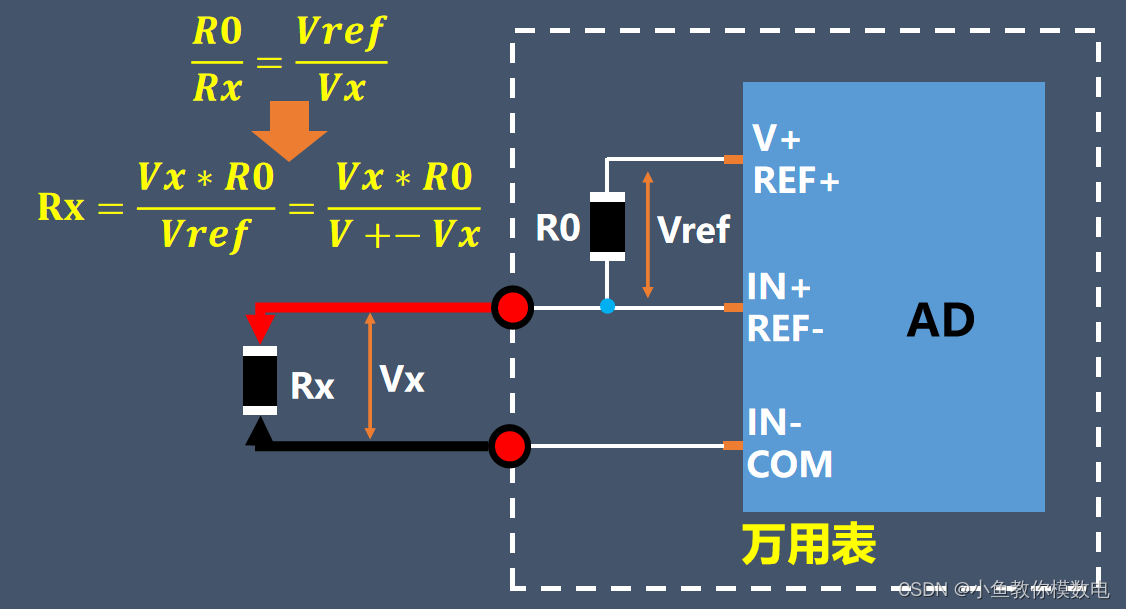

通过电阻分压我们可以得到这个关系式:
要测量电阻Rx,其实只要知道Rx和R0串联分压后产生的电压Vx可以了,这个Vx就是通过万用表内部的AD测得的。

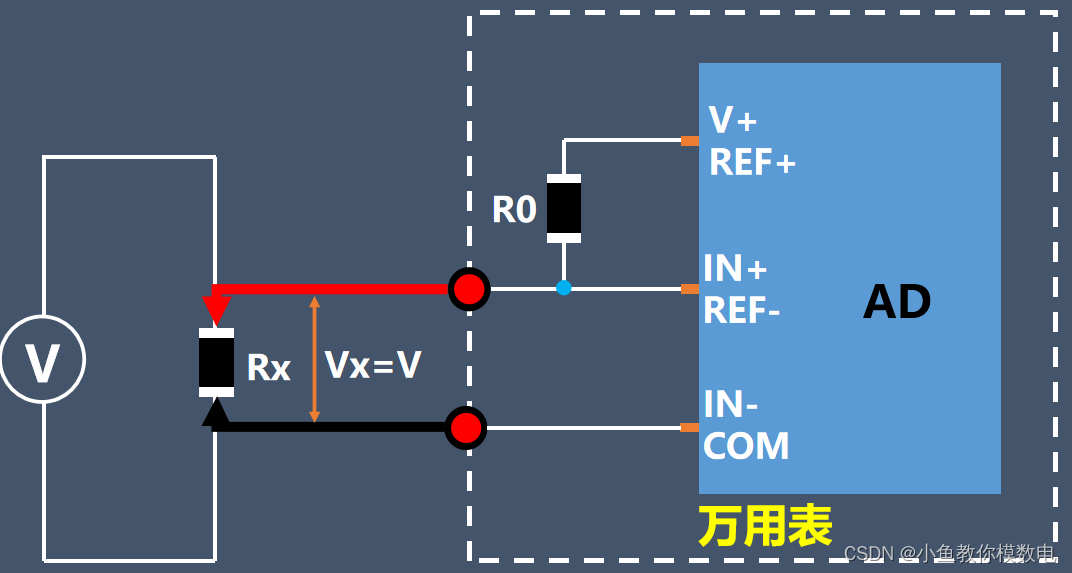

我们再看到前面的问题。如果测量PCB板上的电阻是带电测量,这个待测电阻上可能是有电压的,这时Vx=V了,而不再由电阻R0和外部电阻Rx分压产生了,所以这时从万用表读出来的电阻值是不准的,并且,RX上的电压如果过大很可能损坏万用表。

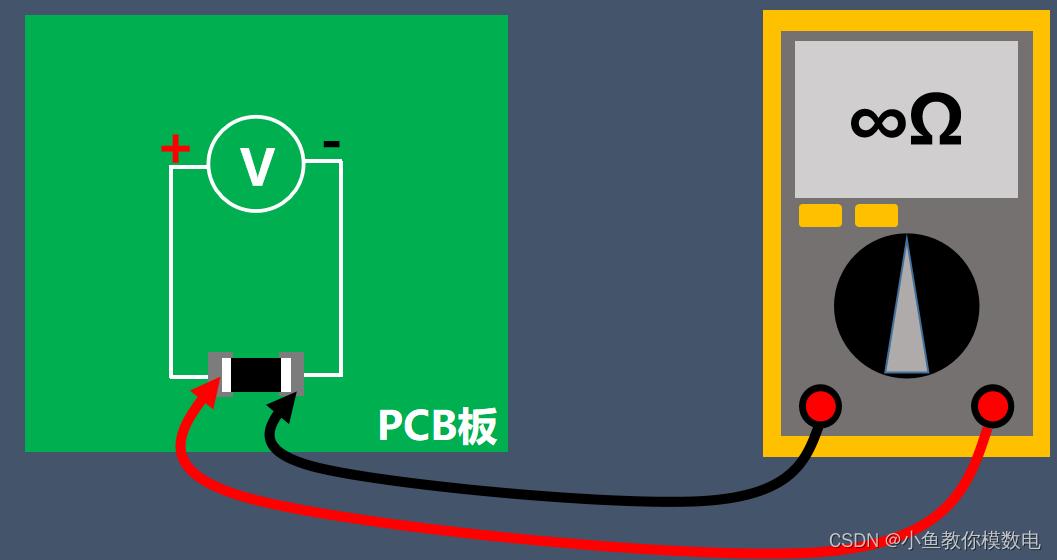

然后通过实验福禄克15B的万用表发现,如果测量PCB板电阻阻值时是带电的,当红表笔接电阻电压正极,黑表笔接电压负极,万用表一般显示阻值为无穷。

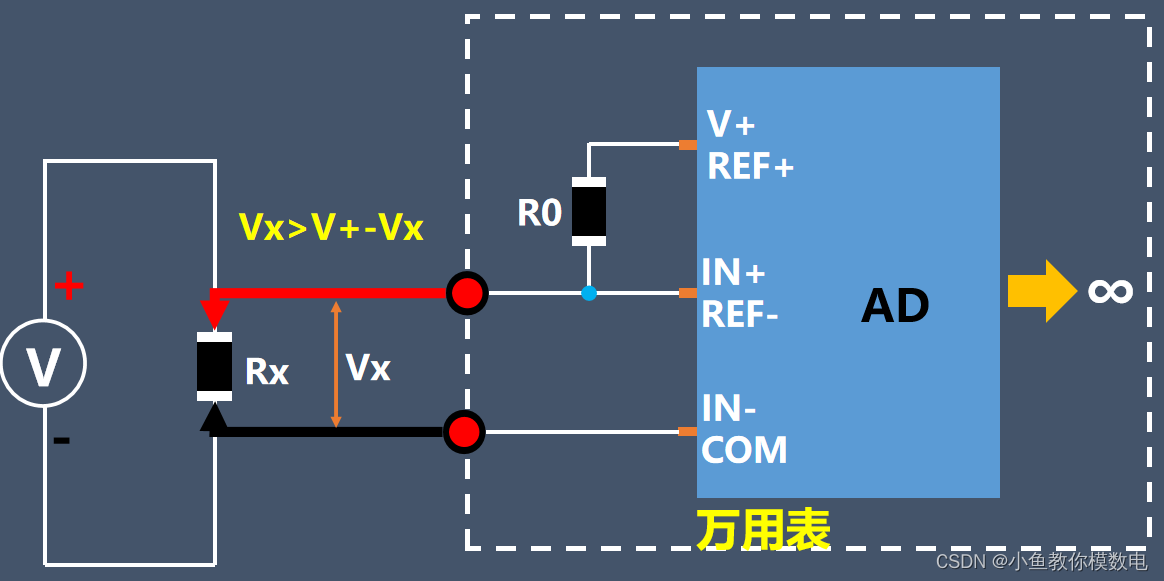

这是因为当电阻上电压Vx>V+-Vx时,这时内部AD会认为待测的电阻超出量程,从而会显示电阻阻值为无穷大。

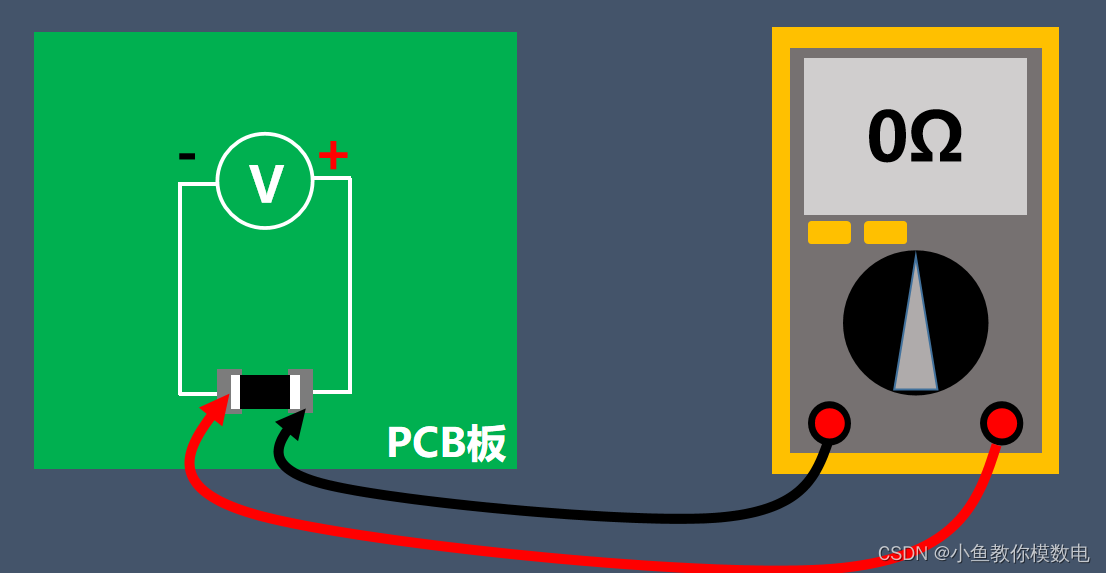

当红表笔接电阻电压负极,黑表笔接正极时,万用表一般显示阻值为0。

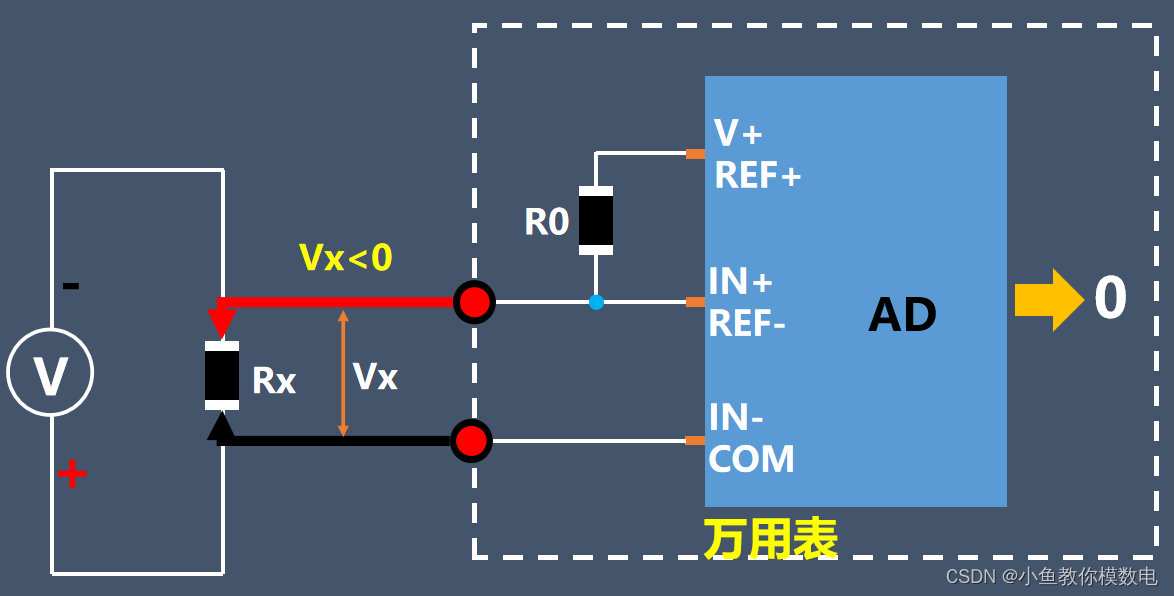

这是因为当Vx为负值时,万用表内部AD由于无法采样负值,会当作0V处理。从而会显示电阻阻值为0。
