- 第24讲：快速开发的法宝：IP核
- 第25讲：PLL-IP核的调用
- 第26讲：ROM-IP核的调用
- rom_ctrl.v
- rom.v
- 第27讲：RAM-IP核的调用
- key_filter
- ram_crtl
- ram
- 第28讲：FIFO-IP核的调用
- 同步FIFO
- 异步FIFO
第24讲：快速开发的法宝：IP核
IP核是什么？
IP（Intellectual Property）即知识产权。在半导体产业将IP核定义为“用于ASIC或FPGA中的预先设计好的电路功能模块”。简而言之，这里的IP即电路功能模块。
在数字电路中，将常用的且比较复杂的功能模块设计成参数可修改的模块，让其他用户可以直接调用这些模块，这就是IP核。
为什么要使用IP核？
随着FPGA的规模越来越大，它的设计也是越来越复杂。随着设计规模增大，复杂度提高，使用IP核可以提高开发效率，减少设计和调试时间，加速开发进程，降低开发成本，是业界的发展趋势。
IP核的存在形式
分类依据：产品交付方式
1、HDL语言形式–软核
硬件描述语言；可进行参数调整，复杂性强，布局布线灵活，设计周期短，设计投入少
2、网表形式–固核
完成了综合的功能块，可预布线特定信号或分配特定的布线资源
3、版图形式–硬核
硬核是完成提供设计的最终阶段产品：掩膜（Mask）；缺乏灵活性，可移植性差，更易于实现IP核的保护
IP核的缺点
1、IP核往往不能跨平台使用
2、IP核不透明，看不到内部核心代码
3、定制IP需额外收费
Quartus II软件件下IP核的调用
1、Mega Wizard插件管理器
2、SOPC构造器
3、DSP构造器
4、Qsys设计系统例化
Altera IP核的分类
第25讲：PLL-IP核的调用
PLL IP核简介
PLL（Phase Locked Loop，即锁相环）是最常用的IP核之一，其性能强大，可以对输入到FPGA的时钟信号进行任意分频、倍频、相位调整、占空比调整，从而输出一个期望时钟。
PLL的基本工作原理
pll.v
`timescale 1ns/1nsmodule pll
(input wire sys_clk , //系统时钟50Mhzoutput wire clk_mul_2 , //系统时钟经过2倍频后的时钟output wire clk_div_2 , //系统时钟经过2分频后的时钟output wire clk_phase_90, //系统时钟经过相移90°后的时钟output wire clk_ducle_20, //系统时钟变为占空比为20%的时钟output wire locked //检测锁相环是否已经锁定，//只有该信号为高时输出的时钟才是稳定的
);//------------------------ pll_inst ------------------------
pll_ip pll_ip_inst
(.inclk0 (sys_clk ), //input inclk0.c0 (clk_mul_2 ), //output c0.c1 (clk_div_2 ), //output c1.c2 (clk_phase_90 ), //output c2.c3 (clk_ducle_20 ), //output c3.locked (locked ) //output locked
);endmodule
tb_pll.v
`timescale 1ns/1ns
module tb_pll();//wire define
wire clk_mul_2 ;
wire clk_div_2 ;
wire clk_phase_90;
wire clk_ducle_20;
wire locked ;//reg define
reg sys_clk ;//初始化系统时钟
initial sys_clk = 1'b1;//sys_clk:模拟系统时钟，每10ns电平翻转一次，周期为20ns，频率为50Mhz
always #10 sys_clk = ~sys_clk;//------------------------pll_inst------------------------
pll pll_inst
(.sys_clk (sys_clk ), //input sys_clk.clk_mul_2 (clk_mul_2 ), //output clk_mul_2.clk_div_2 (clk_div_2 ), //output clk_div_2.clk_phase_90 (clk_phase_90 ), //output clk_phase_90.clk_ducle_20 (clk_ducle_20 ), //output clk_ducle_20.locked (locked ) //output locked
);endmodule
第26讲：ROM-IP核的调用
ROM IP核简介
ROM是只读存储器（Read-Only Memory）的简称，是一种只能读出事先所存数据的固态半导体存储器。其特点是一旦储存资料就无法再将之改变或删除，且资料不会因为电源关闭而消失。
系统框图
波形图
rom_ctrl.v
`timescale 1ns/1nsmodule rom_ctrl
#(parameter CNT_MAX = 24'd9_999_999; //0.2s计数器最大值
)
(input wire sys_clk , //系统时钟，频率50MHzinput wire sys_rst_n , //复位信号，低有效input wire key1_flag , //按键1消抖后有效信号input wire key2_flag , //按键2消抖后有效信号output reg [7:0] addr //输出读ROM地址
);//reg define
reg addr_flag1 ; //特定地址1标志信号
reg addr_flag2 ; //特定地址2标志信号
reg [23:0] cnt_200ms ; //0.2s计数器//产生特定地址1标志信号
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)addr_flag1 <= 1'b0;else if(key2_flag == 1'b1)addr_flag1 <= 1'b0;else if(key1_flag == 1'b1)addr_flag1 <= ~addr_flag1;//产生特定地址2标志信号
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)addr_flag2 <= 1'b0;else if(key1_flag == 1'b1)addr_flag2 <= 1'b0;else if(key2_flag == 1'b1)addr_flag2 <= ~addr_flag2;//0.2s循环计数
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)cnt_200ms <= 24'd0;else if(cnt_200ms == CNT_MAX || addr_flag1 == 1'b1 || addr_flag2 == 1'b1)cnt_200ms <= 24'd0;elsecnt_200ms <= cnt_200ms + 1'b1;//让地址从0~255循环，其中两个按键控制两个特定地址的跳转
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)addr <= 8'd0;else if(addr == 8'd255 && cnt_200ms == CNT_MAX)addr <= 8'd0;else if(addr_flag1 == 1'b1)addr <= 8'd99;else if(addr_flag2 == 1'b1)addr <= 8'd199;else if(cnt_200ms == CNT_MAX)addr <= addr + 1'b1;endmodule
rom.v
`timescale 1ns/1nsmodule rom
(input wire sys_clk , //系统时钟，频率50MHzinput wire sys_rst_n , //复位信号，低电平有效input wire [1:0] key , //输入按键信号output wire stcp , //输出数据存储器时钟output wire shcp , //移位寄存器的时钟输入output wire ds , //串行数据输入output wire oe //输出使能信号
);//wire define
wire [7:0] addr ; //地址线
wire [7:0] rom_data ; //读出ROM数据
wire key1_flag ; //按键1消抖信号
wire key2_flag ; //按键2消抖信号//----------------rom_ctrl_inst----------------
rom_ctrl rom_ctrl_inst
(.sys_clk (sys_clk ), //系统时钟，频率50MHz.sys_rst_n (sys_rst_n ), //复位信号，低有效.key1_flag (key1_flag ), //按键1消抖后有效信号.key2_flag (key2_flag ), //按键2消抖后有效信号.addr (addr ) //输出读ROM地址
);//----------------key1_filter_inst--------------
key_filter key1_filter_inst
(.sys_clk (sys_clk ), //系统时钟50Mhz.sys_rst_n (sys_rst_n ), //全局复位.key_in (key[0] ), //按键输入信号.key_flag (key1_flag ) //key_flag为1时表示消抖后检测到按键被按下//key_flag为0时表示没有检测到按键被按下
);//----------------key2_filter_inst--------------
key_filter key2_filter_inst
(.sys_clk (sys_clk ), //系统时钟50Mhz.sys_rst_n (sys_rst_n ), //全局复位.key_in (key[1] ), //按键输入信号.key_flag (key2_flag ) //key_flag为1时表示消抖后检测到按键被按下//key_flag为0时表示没有检测到按键被按下
);//----------------seg_595_dynamic_inst--------------
seg_595_dynamic seg_595_dynamic_inst
(.sys_clk (sys_clk ), //系统时钟，频率50MHz.sys_rst_n (sys_rst_n ), //复位信号，低有效.data ({12'd0,rom_data}), //数码管要显示的值.point (0 ), //小数点显示,高电平有效.seg_en (1'b1 ), //数码管使能信号，高电平有效.sign (0 ), //符号位，高电平显示负号.stcp (stcp ), //输出数据存储寄时钟.shcp (shcp ), //移位寄存器的时钟输入.ds (ds ), //串行数据输入.oe (oe ) //输出使能信号
);//----------------rom_256x8_inst---------------
rom_256x8 rom_256x8_inst
(.address (addr ),.clock (sys_clk ),.q (rom_data )
); endmodule
第27讲：RAM-IP核的调用

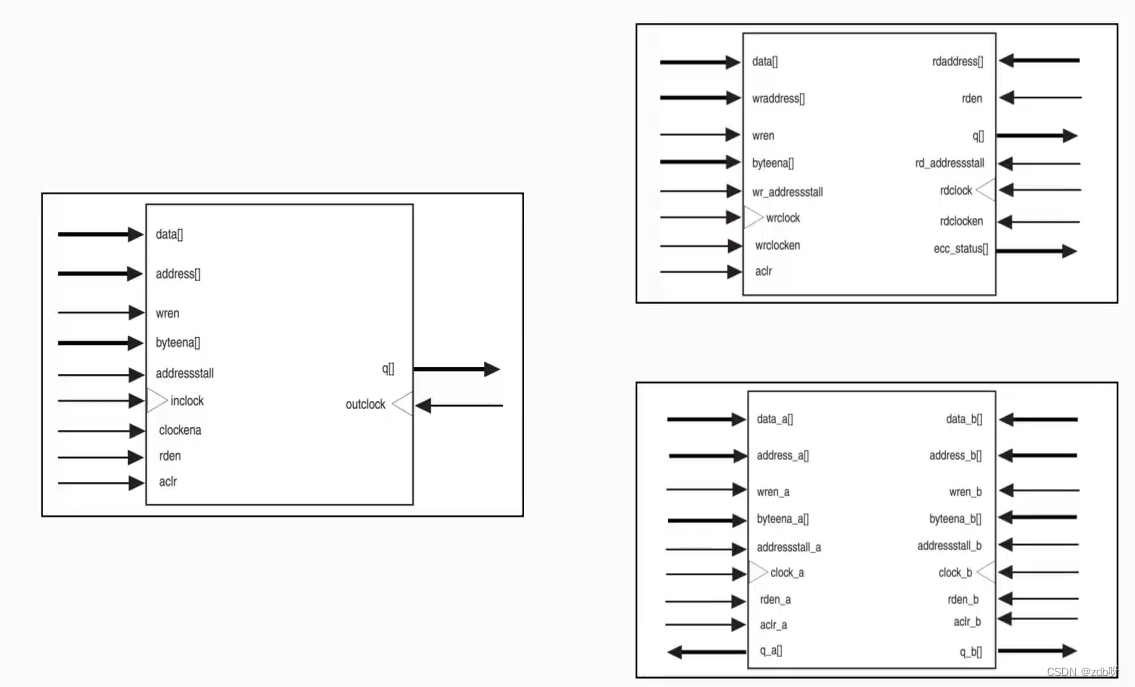

RAM是随机存取存储器（Random Access Memory）的简称，是一个易失性存储器；其工作时可以随时对任何一个指定的地址写入或读出数据。这是ROM所并不具备的功能。

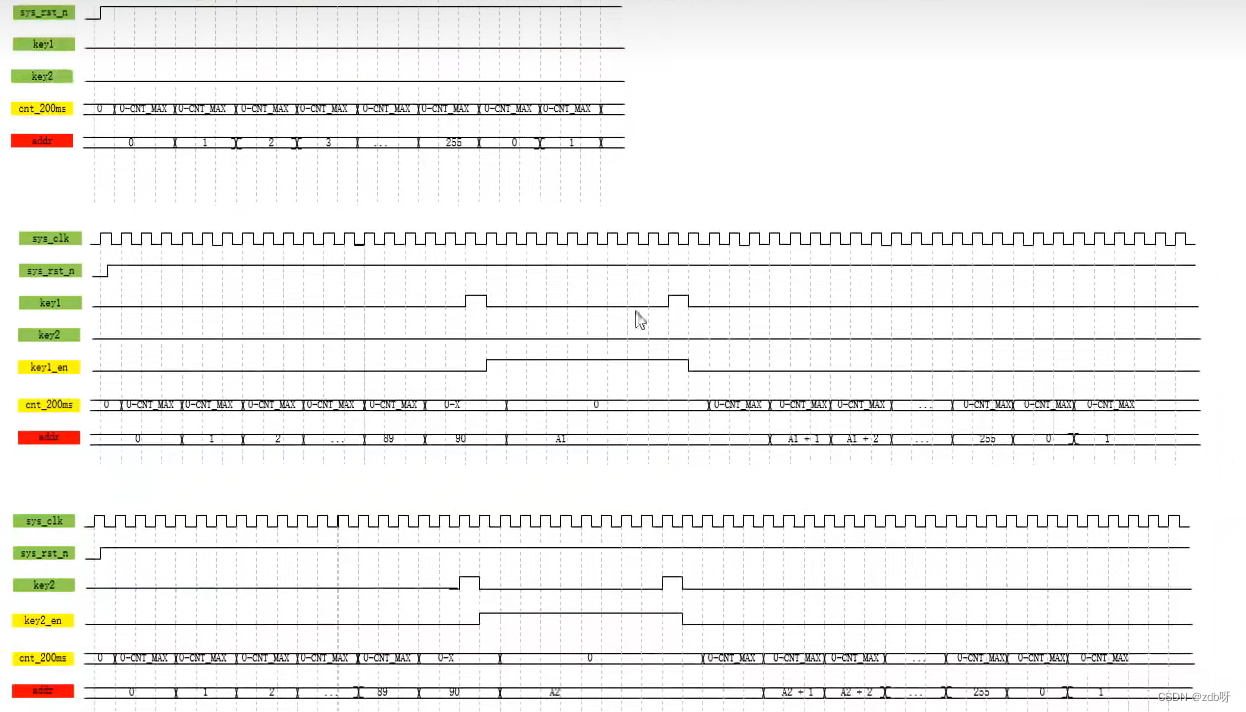

波形图绘制
子功能模块绘制
系统框图
key_filter
`timescale 1ns/1nsmodule key_filter
#(parameter CNT_MAX = 20'd999_999 //计数器计数最大值
)
(input wire sys_clk , //系统时钟50Mhzinput wire sys_rst_n , //全局复位input wire key_in , //按键输入信号output reg key_flag //key_flag为1时表示消抖后检测到按键被按下//key_flag为0时表示没有检测到按键被按下
);//reg define
reg [19:0] cnt_20ms ; //计数器//cnt_20ms:如果时钟的上升沿检测到外部按键输入的值为低电平时，计数器开始计数
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)cnt_20ms <= 20'b0;else if(key_in == 1'b1)cnt_20ms <= 20'b0;else if(cnt_20ms == CNT_MAX && key_in == 1'b0)cnt_20ms <= cnt_20ms;elsecnt_20ms <= cnt_20ms + 1'b1;//key_flag:当计数满20ms后产生按键有效标志位
//且key_flag在999_999时拉高,维持一个时钟的高电平
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)key_flag <= 1'b0;else if(cnt_20ms == CNT_MAX - 1'b1)key_flag <= 1'b1;elsekey_flag <= 1'b0;endmodule
ram_crtl
`timescale 1ns/1nsmodule ram_ctrl
(input wire sys_clk , //系统时钟，频率50MHzinput wire sys_rst_n , //复位信号，低有效input wire key1_flag , //按键1消抖后有效信号，作为写标志信号input wire key2_flag , //按键2消抖后有效信号，作为读标志信号output reg wr_en , //输出写RAM使能，高点平有效output reg rd_en , //输出读RAM使能，高电平有效output reg [7:0] addr , //输出读写RAM地址output wire [7:0] wr_data //输出写RAM数据
);//parameter define
parameter CNT_MAX = 9_999_999; //0.2s计数器最大值//reg define
reg [23:0] cnt_200ms ; //0.2s计数器//让写入的数据等于地址数，即写入数据0~255
assign wr_data = (wr_en == 1'b1) ? addr : 8'd0;//wr_en:产生写RAM使能信号
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)wr_en <= 1'b0;else if(addr == 8'd255)wr_en <= 1'b0;else if(key1_flag == 1'b1)wr_en <= 1'b1;//rd_en:产生读RAM使能信号
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)rd_en <= 1'b0;else if(key2_flag == 1'b1 && wr_en == 1'b0)rd_en <= 1'b1;else if(key1_flag == 1'b1)rd_en <= 1'b0;elserd_en <= rd_en;//0.2s循环计数
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)cnt_200ms <= 24'd0;else if(cnt_200ms == CNT_MAX || key2_flag == 1'b1)cnt_200ms <= 24'd0;else if(rd_en == 1'b1)cnt_200ms <= cnt_200ms + 1'b1;//写使能有效时，
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)addr <= 8'd0;else if((addr==8'd255 && cnt_200ms==CNT_MAX) || (addr==8'd255 && wr_en==1'b1) || key2_flag==1'b1 || key1_flag==1'b1)addr <= 8'd0;else if((wr_en == 1'b1) || (rd_en == 1'b1 && cnt_200ms == CNT_MAX))addr <= addr + 1'b1;endmodule
ram
`timescale 1ns/1nsmodule ram
(input wire sys_clk , //系统时钟，频率50MHzinput wire sys_rst_n , //复位信号，低电平有效input wire [1:0] key , //输入按键信号output wire stcp , //输出数据存储器时钟output wire shcp , //移位寄存器的时钟输入output wire ds , //串行数据输入output wire oe //输出使能信号
);//wire define
wire wr_en ; //写使能
wire rd_en ; //读使能
wire [7:0] addr ; //地址线
wire [7:0] wr_data ; //写数据
wire [7:0] rd_data ; //读出RAM数据
wire key1_flag ; //按键1消抖信号
wire key2_flag ; //按键2消抖信号//----------------ram_ctrl_inst----------------
ram_ctrl ram_ctrl_inst
(.sys_clk (sys_clk ), //系统时钟，频率50MHz.sys_rst_n (sys_rst_n ), //复位信号，低有效.key1_flag (key1_flag ), //按键1消抖后有效信号，作为写标志信号.key2_flag (key2_flag ), //按键2消抖后有效信号，作为读标志信号.wr_en (wr_en ), //输出写RAM使能，高点平有效.rd_en (rd_en ), //输出读RAM使能，高电平有效.addr (addr ), //输出读写RAM地址.wr_data (wr_data ) //输出写RAM数据
);//----------------key1_filter_inst----------------
key_filter key1_filter_inst
(.sys_clk (sys_clk ), //系统时钟50Mhz.sys_rst_n (sys_rst_n ), //全局复位.key_in (key[0] ), //按键输入信号.key_flag (key1_flag ) //key_flag为1时表示消抖后检测到按键被按下//key_flag为0时表示没有检测到按键被按下
);//----------------key2_filter_inst----------------
key_filter key2_filter_inst
(.sys_clk (sys_clk ), //系统时钟50Mhz.sys_rst_n (sys_rst_n ), //全局复位.key_in (key[1] ), //按键输入信号.key_flag (key2_flag ) //key_flag为1时表示消抖后检测到按键被按下//key_flag为0时表示没有检测到按键被按下
);//----------------seg_595_dynamic_inst----------------
seg_595_dynamic seg_595_dynamic_inst
(.sys_clk (sys_clk ), //系统时钟，频率50MHz.sys_rst_n (sys_rst_n ), //复位信号，低有效.data ({12'd0,rd_data} ), //数码管要显示的值.point (0 ), //小数点显示,高电平有效.seg_en (1'b1 ), //数码管使能信号，高电平有效.sign (0 ), //符号位，高电平显示负号.stcp (stcp ), //输出数据存储寄时钟.shcp (shcp ), //移位寄存器的时钟输入.ds (ds ), //串行数据输入.oe (oe ) //输出使能信号
);//---------------rom_256x8_inst--------------
ram_256x8 ram_256x8_inst
(.aclr (~sys_rst_n ), //异步清零信号.address (addr ), //读写地址线.clock (sys_clk ), //使用系统时钟作为读写时钟.data (wr_data ), //输入写入RAM的数据.rden (rd_en ), //读RAM使能.wren (wr_en ), //写RAM使能.q (rd_data ) //输出读RAM数据
);endmodule
第28讲：FIFO-IP核的调用
FIFO（First in First out，即先入先出），是一种数据缓冲器，用来实现数据先入先出的读写方式。
FIFO存储器主要是作为缓存，应用在同步时钟系统和异步时钟系统中，在很多的设计中都会使用；如：多比特数据做跨时钟域处理、前后带宽不同步等都用到了FIFO。
跨时钟域处理
同步FIFO
fifo.v
`timescale 1ns/1nsmodule fifo
(input wire sys_clk , //系统时钟50Mhzinput wire [7:0] pi_data , //输入顶层模块的数据//要写入到FIFO中的数据input wire pi_flag , //输入数据有效标志信号//也作为FIFO的写请求信号input wire rdreq , //FIFO读请求信号output wire [7:0] po_data , //FIFO读出的数据output wire empty , //FIFO空标志信号，高有效output wire full , //FIFO满标志信号，高有效output wire [7:0] usedw //FIFO中存在的数据个数
);//---------------scfifo_256x8_inst-------------------
scfifo_256x8 scfifo_256x8_inst(.clock (sys_clk ), //input clock.data (pi_data ), //input [7:0] data.rdreq (rdreq ), //input rdreq.wrreq (pi_flag ), //input wrreq.empty (empty ), //output empty.full (full ), //output full.q (po_data ), //output [7:0] q.usedw (usedw ) //output [7:0] usedw
);endmodule
tb_fifo.v
`timescale 1ns/1ns
module tb_fifo();//reg define
reg sys_clk ;
reg [7:0] pi_data ;
reg pi_flag ;
reg rdreq ;
reg sys_rst_n ;
reg [1:0] cnt_baud ;//wire define
wire [7:0] po_data ;
wire empty ;
wire full ;
wire [7:0] usedw ;//初始化系统时钟、复位
initial beginsys_clk = 1'b1;sys_rst_n <= 1'b0;#100;sys_rst_n <= 1'b1;
end//sys_clk:模拟系统时钟，每10ns电平翻转一次，周期为20ns，频率为50Mhz
always #10 sys_clk = ~sys_clk;//cnt_baud:计数从0到3的计数器，用于产生输入数据间的间隔
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)cnt_baud <= 2'b0;else if(&cnt_baud == 1'b1)cnt_baud <= 2'b0;elsecnt_baud <= cnt_baud + 1'b1;//pi_flag:输入数据有效标志信号，也作为FIFO的写请求信号
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)pi_flag <= 1'b0;//每4个时钟周期且没有读请求时产生一个数据有效标志信号else if((cnt_baud == 2'd0) && (rdreq == 1'b0))pi_flag <= 1'b1;elsepi_flag <= 1'b0;//pi_data:输入顶层模块的数据，要写入到FIFO中的数据
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)pi_data <= 8'b0;//pi_data的值为0~255依次循环else if((pi_data == 8'd255) && (pi_flag == 1'b1))pi_data <= 8'b0;else if(pi_flag == 1'b1) //每当pi_flag有效时产生一个数据pi_data <= pi_data + 1'b1;//rdreq:FIFO读请求信号
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)rdreq <= 1'b0;else if(full == 1'b1) //当FIFO中的数据存满时，开始读取FIFO中的数据rdreq <= 1'b1;else if(empty == 1'b1) //当FIFO中的数据被读空时停止读取FIFO中的数据rdreq <= 1'b0;//------------------------fifo_inst------------------------
fifo fifo_inst(.sys_clk (sys_clk ), //input sys_clk.pi_data (pi_data ), //input [7:0] pi_data.pi_flag (pi_flag ), //input pi_flag.rdreq (rdreq ), //input rdreq.po_data (po_data ), //output [7:0] po_data.empty (empty ), //output empty.full (full ), //output full.usedw (usedw ) //output [7:0] usedw
);endmodule
异步FIFO
fifo.v
`timescale 1ns/1nsmodule fifo
(//如果端口信号较多，我们可以将端口信号进行分组//把相关的信号放在一起，使代码更加清晰//FIFO写端input wire wrclk , //同步于FIFO写数据的时钟50MHzinput wire [7:0] pi_data , //输入顶层模块的数据，要写入到FIFO中//的数据同步于wrclk时钟input wire pi_flag , //输入数据有效标志信号，也作为FIFO的//写请求信号，同步于wrclk时钟//FIFO读端input wire rdclk , //同步于FIFO读数据的时钟25MHzinput wire rdreq , //FIFO读请求信号，同步于rdclk时钟//FIFO写端output wire wrempty , //FIFO写端口空标志信号，高有效，//同步于wrclk时钟output wire wrfull , //FIFO写端口满标志信号，高有效，//同步于wrclk时钟output wire [7:0] wrusedw , //FIFO写端口中存在的数据个数，//同步于wrclk时钟//FIFO读端output wire [15:0] po_data , //FIFO读出的数据，同步于rdclk时钟output wire rdempty , //FIFO读端口空标志信号，高有效，//同步于rdclk时钟output wire rdfull , //FIFO读端口满标志信号，高有效，//同步于rdclk时钟output wire [6:0] rdusedw //FIFO读端口中存在的数据个数，//同步于rdclk时钟
);//----------------------dcfifo_256x8to128x16_inst-----------------------
dcfifo_256x8to128x16 dcfifo_256x8to128x16_inst
(.data (pi_data), //input [7:0] data.rdclk (rdclk ), //input rdclk.rdreq (rdreq ), //input rdreq.wrclk (wrclk ), //input wrclk.wrreq (pi_flag), //input wrreq.q (po_data), //output [15:0] q.rdempty(rdempty), //output rdempty.rdfull (rdfull ), //output rdfull.rdusedw(rdusedw), //output [6:0] rdusedw.wrempty(wrempty), //output wrempty.wrfull (wrfull ), //output wrfull.wrusedw(wrusedw) //output [7:0] wrusedw
);endmodule
tb_fifo.v
`timescale 1ns/1ns
module tb_fifo();//reg define
reg wrclk ;
reg [7:0] pi_data ;
reg pi_flag ;
reg rdclk ;
reg rdreq ;
reg sys_rst_n ;
reg [1:0] cnt_baud ;
reg wrfull_reg0 ;
reg wrfull_reg1 ;//wire define
wire wrempty ;
wire wrfull ;
wire [7:0] wrusedw ;
wire [15:0] po_data ;
wire rdempty ;
wire rdfull ;
wire [6:0] rdusedw ;//初始化时钟、复位
initial beginwrclk = 1'b1;rdclk = 1'b1;sys_rst_n <= 1'b0;#100;sys_rst_n <= 1'b1;
end//wrclk:模拟FIFO的写时钟，每10ns电平翻转一次，周期为20ns，频率为50MHz
always #10 wrclk = ~wrclk;//rdclk:模拟FIFO的读时钟，每20ns电平翻转一次，周期为40ns，频率为25MHz
always #20 rdclk = ~rdclk;//cnt_baud:计数从0到3的计数器，用于产生输入数据间的间隔
always@(posedge wrclk or negedge sys_rst_n)if(sys_rst_n == 1'b0)cnt_baud <= 2'b0;else if(&cnt_baud == 1'b1)cnt_baud <= 2'b0;elsecnt_baud <= cnt_baud + 1'b1;//pi_flag:输入数据有效标志信号，也作为FIFO的写请求信号
always@(posedge wrclk or negedge sys_rst_n)if(sys_rst_n == 1'b0)pi_flag <= 1'b0;//每4个时钟周期且没有读请求时产生一个数据有效标志信号else if((cnt_baud == 2'd0) && (rdreq == 1'b0))pi_flag <= 1'b1;elsepi_flag <= 1'b0;//pi_data:输入顶层模块的数据，要写入到FIFO中的数据
always@(posedge wrclk or negedge sys_rst_n)if(sys_rst_n == 1'b0)pi_data <= 8'b0;pi_data的值为0~255依次循环else if((pi_data == 8'd255) && (pi_flag == 1'b1))pi_data <= 8'b0;else if(pi_flag == 1'b1) //每当pi_flag有效时产生一个数据pi_data <= pi_data + 1'b1;//将同步于rdclk时钟的写满标志信号wrfull在rdclk时钟下打两拍
always@(posedge rdclk or negedge sys_rst_n)if(sys_rst_n == 1'b0) beginwrfull_reg0 <= 1'b0;wrfull_reg1 <= 1'b0;endelsebeginwrfull_reg0 <= wrfull;wrfull_reg1 <= wrfull_reg0;end//rdreq:FIFO读请求信号同步于rdclk时钟
always@(posedge rdclk or negedge sys_rst_n)if(sys_rst_n == 1'b0)rdreq <= 1'b0;
//如果wrfull信号有效就立刻读，则不会看到rd_full信号拉高，
//所以此处使用wrfull在rdclk时钟下打两拍后的信号else if(wrfull_reg1 == 1'b1)rdreq <= 1'b1;else if(rdempty == 1'b1)//当FIFO中的数据被读空时停止读取FIFO中的数据rdreq <= 1'b0;//------------------------fifo_inst------------------------
fifo fifo_inst(//FIFO写端.wrclk (wrclk ), //input wclk.pi_data(pi_data), //input [7:0] pi_data.pi_flag(pi_flag), //input pi_flag//FIFO读端.rdclk (rdclk ), //input rdclk.rdreq (rdreq ), //input rdreq//FIFO写端.wrempty(wrempty), //output wrempty.wrfull (wrfull ), //output wrfull.wrusedw(wrusedw), //output [7:0] wrusedw//FIFO读端.po_data(po_data), //output [15:0] po_data.rdempty(rdempty), //output rdempty.rdfull (rdfull ), //output rdfull.rdusedw(rdusedw) //output [6:0] rdusedw
);endmodule
