Linux虚拟化网络之vlan配置
创始人
2024-03-20 22:05:26
问题描述：
Linux主机划分两个vlan，服务器server1的物理网卡的IP地址为1.1.1.1/24，服务器server2的物理网卡的IP地址为1.1.1.2/24。物理网卡下要虚拟化出来两个Vlan子接口，vlan10中主机的IP地址分别为10.10.10.1/24和10.10.10.2/24，vlan20中主机的IP地址分别为20.20.20.1/24和20.20.20.2/24。交换机与交换机之间以及交换机与主机间通过trunk链路连接，保证服务器间vlan10和vlan10的子接口通信，vlan20和vlan20子接口通信。
拓扑如下：
交换机sw配置：

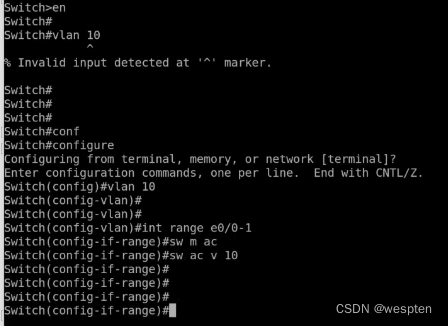

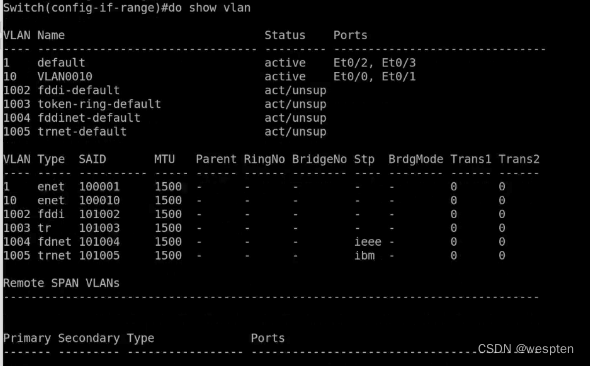

把交换机接口划分为trunk，并把接口添加vlan10中。

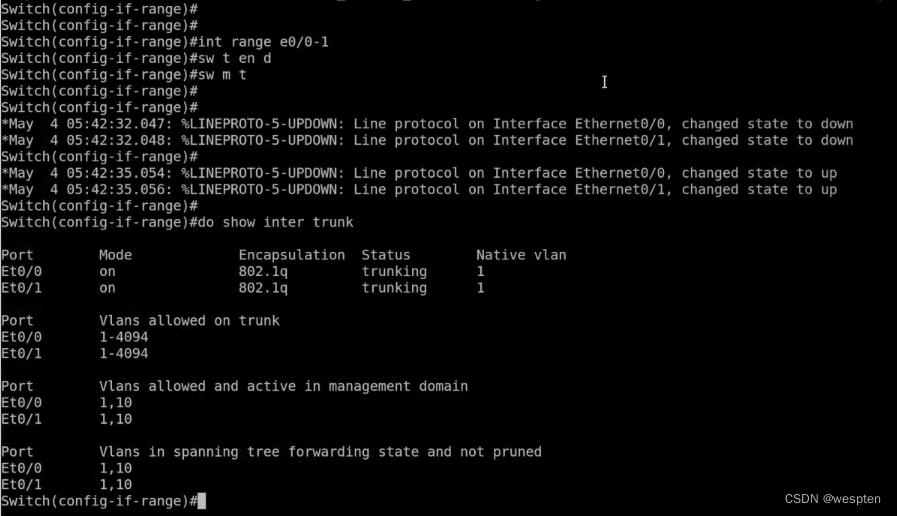

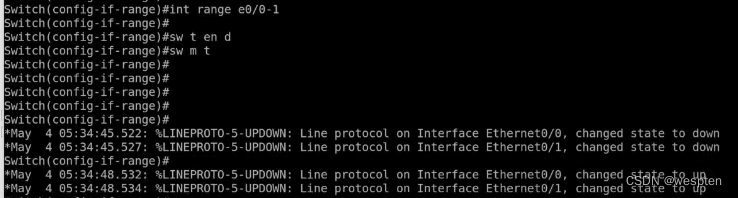

也可以把交换机上的接口划为trunk。
trunk链路可以接收带tag标签的流量，access链路划分到哪个vlan就默认通过的流量拥有了tag标记，然后发给划分到相同vlan的接口或trunk接口，注意access接口不能接收带tag标记的流量。
交换机添加vlan20，并且trunk链路允许vlan20通过。

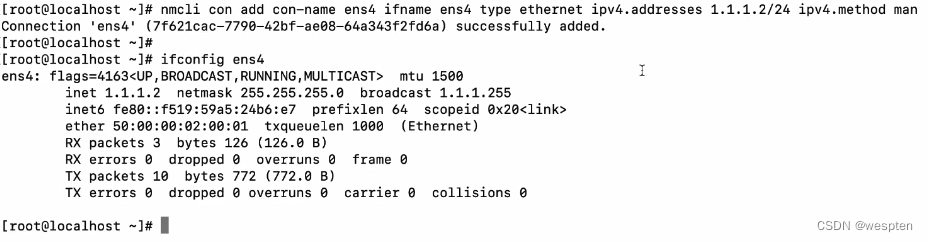

server1配置：

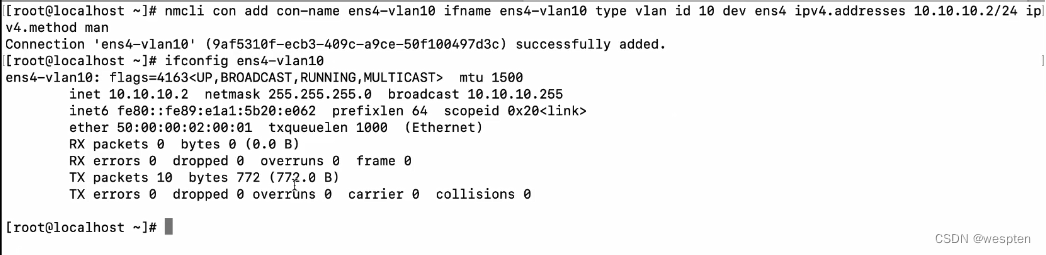

添加vlan10虚拟网卡：
vlan10子接口发出的流量一定会带tag10标记。
添加vlan20虚拟网卡：
server2配置：
添加vlan10虚拟网卡：
添加vlan20虚拟网卡：
服务器间通信，查看是否带tag10标记。
服务器间通信，查看是否带tag20标记。
