说起星三角降糖起步，对于健身同学或者工控同学来说一定并不陌生。除了熟悉之外，它们还经常被使用。那么我们知道如何在触摸屏上控制星三角降糖启动吗？拿出来带各位男生和同学来演示如何在触摸屏上进行显示和控制！

编译器

第一步：（编写启动、保证、停止程序——使用SM0.5秒脉冲——边沿脉冲（上升沿）——字递增指令每秒加1——当VW20的值等于60秒时——加1 VW30 和同时重置 VW20 的值——当 VW30 值等于 60 分钟——VW40 加一和 VW30 同时重置）

威纶通触摸屏软件_wenview触摸屏软件_触摸屏软件

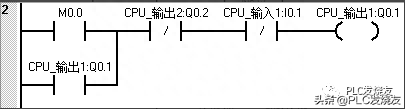

步骤2：（启动、保护和停止程序）

触摸屏软件_wenview触摸屏软件_威纶通触摸屏软件

步骤3：（当Q0.1的常开线圈导通并变为常闭输出时，T37定时器开始计时，计时时间由VW10地址输入设定触摸屏软件触摸屏软件，可联动触摸屏设置时间）

步骤4：（当T37定时器计时时间到达T37常开常闭输出M0.1常闭输出Q0.2三角形接触器接通并自锁）

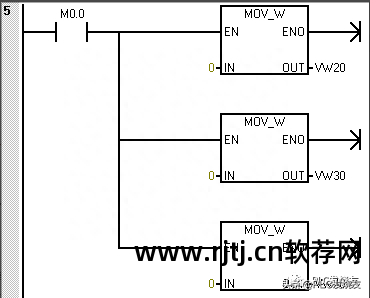

步骤5：（M0.0启动按钮打开时，清零时间累计）

触摸屏软件_wenview触摸屏软件_威纶通触摸屏软件

设计触摸屏

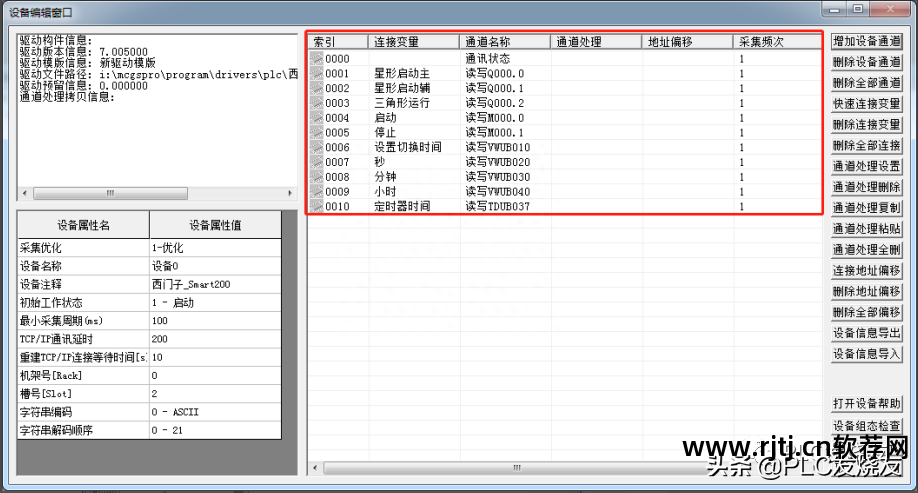

步骤1：（根据PLC程序添加变量地址）

触摸屏软件_wenview触摸屏软件_威纶通触摸屏软件

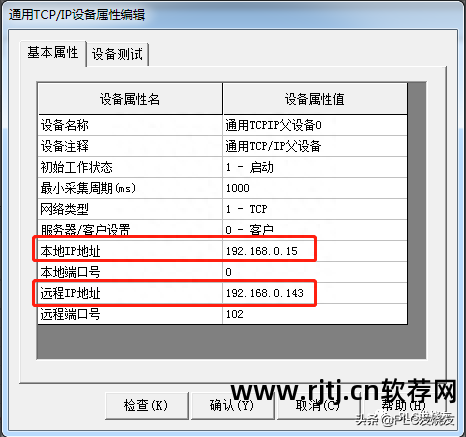

步骤2：（设置触摸屏和PLCIP地址）

本地IP地址是指笔记本或触摸屏的IP地址

远程IP地址是指PLC的IP地址

触摸屏软件_威纶通触摸屏软件_wenview触摸屏软件

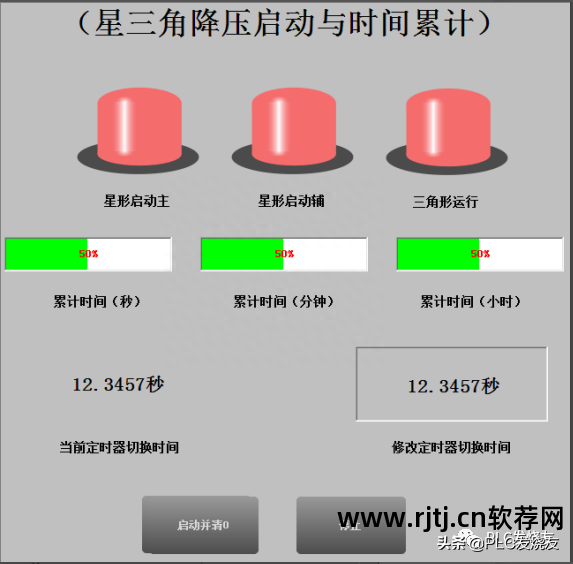

步骤3：（在用户窗口中设计配置屏幕）

威纶通触摸屏软件_wenview触摸屏软件_触摸屏软件

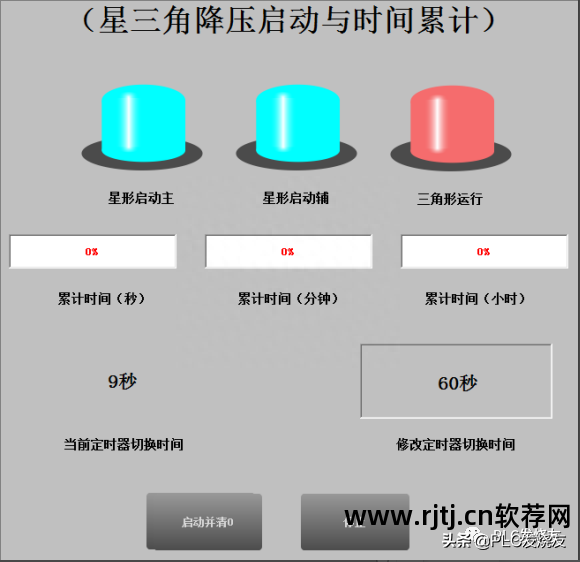

运行演示

触摸屏软件_wenview触摸屏软件_威纶通触摸屏软件
