PLC跟触屏通讯用的RS485方式通讯立刻失败

创始人

2025-09-13 21:08:08

0次

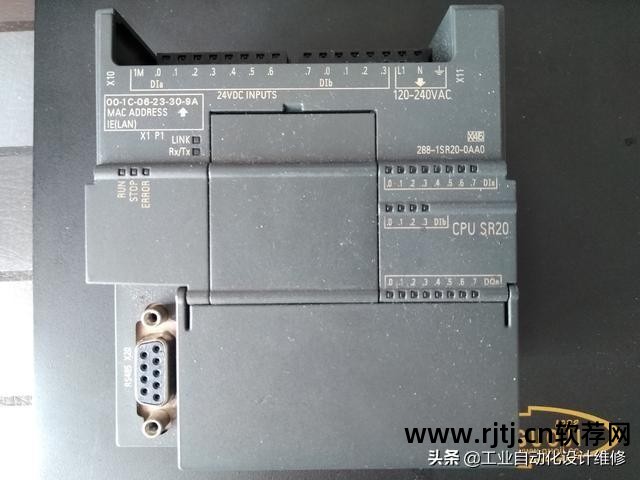

现场主要设备为一套S7-200smart plus台达触摸屏BS07410，大功率设备普传PI500系列30KW变频器。

调试初期，变频器没有启动，调试PLC和触摸屏程序时，一切正常。逆变器启动后出现问题，PLC与逆变器通讯失败。经过反复实验，逆变器一启动，通讯立即失败。可见台达触摸屏软件教程，变频器严重干扰了PLC与触摸屏之间的通讯。 PLC与触摸屏通讯采用RS485形式，通讯线是我们自己制作的，只用到了3台达触摸屏软件教程，8到1，6两根线。根据以往的经验，PLC与触摸屏之间的通讯很少会受到干扰。于是我把通讯线从线槽里拔了出来收起来，但是还是不行。于是拆开两侧，将两根线并联一个小电容（104），再试机，故障依然存在。于是拆开另一端并联一个电容，再试机，还是一样。以前这个招数在处理通讯故障的时候非常有效，但是这次却根本不管用。后来屏蔽层点焊了，稍微有一点疗效，但还是不太理想，偶尔还是死机。尝试之后并没有什么好的结果。本以为已经无望了，后来突然发现PLC上的地没有接，而且柜子里也没有相线，于是尝试将PLC的地直接接到外壳上。看来接地对于抑制通信干扰有很强的疗效。

后来推断，当时屏蔽层可能已经被点焊了，虽然没有地方释放屏蔽层上形成的干扰电位，但并没有起到作用。真正接地后，屏蔽层才真正发挥作用。因此，接线必须严格要求，接地必须做好。这样，现场就可以少走很多弯路。
