1.访问控制列表
1.1 ACL概述
-

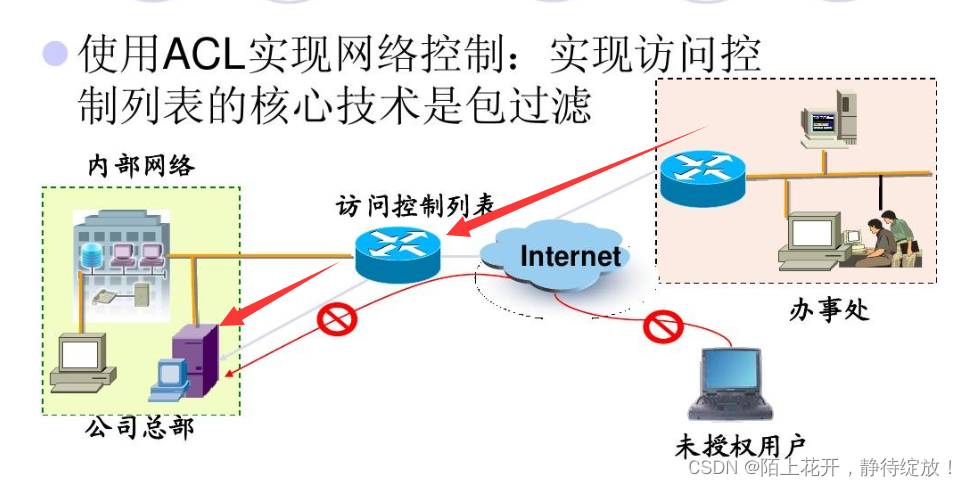

访问控制列表ACL(Access Control List)是一种基于包过滤的访问控制技术，它可以根据设定的条件对接口上的数据包进行过滤，允许其通过或丢弃。
-
-
访问控制列表被广泛地应用于路由器和三层交换机，借助于访问控制列表，可以有效地控制用户对网络的访问，从而最大程度地保障网络安全。

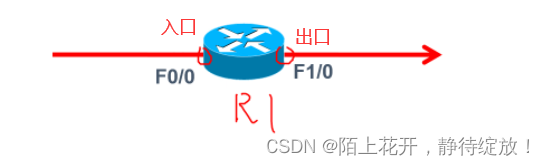

1.2 ACL在接口的应用方向
出:已经过路由器的处理，正离开路由器接口的数据包；
入:已到达路由器接口的数据包，将被路由器处理；

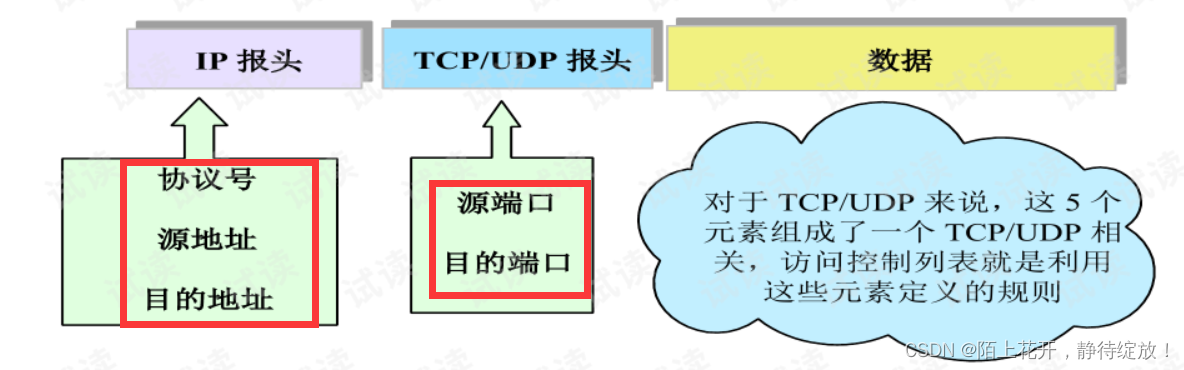

注意：访问控制列表利用源IP地址、目的IP地址、源端口、目的端口以及协议五个元素定义的规则。
2.ACL的工作原理
2.1 ACL的作用
-
用来对数据包做访问控制(丢弃或者放行)
-
结合其他协议，用来匹配范围
2.2 ACL种类
基本ACL(2000-2999) :只能匹配源IP地址。
==高级ACL (3000-3999):可以匹配=源IP、目标IP、源端口、目标端口等三层和四层的字段和协议。
二层ACL (4000-4999):根据数据包的源Mac地址、目的Mac地址、8O2.1Q优先级、二层协议类型等二层信息制定规则.
ACL(访问控制列表)的应用原则:
基本ACL，尽量用在靠近目的点.
高级ACL，尽量用在靠近源的地方（可以保护带宽和其他资源）
2.3 ACL的应用规则
-
一个接口的同一个方向，只能调用一个ACL
-
一个ACL里面可以有多个RULE规则，按照规则ID从小到大排序，从上往下依次执行
-
数据包一旦被某RULE匹配，就不再继续向下匹配
-
用来做数据包访问控制时，默认隐含放过所有(华为设备)

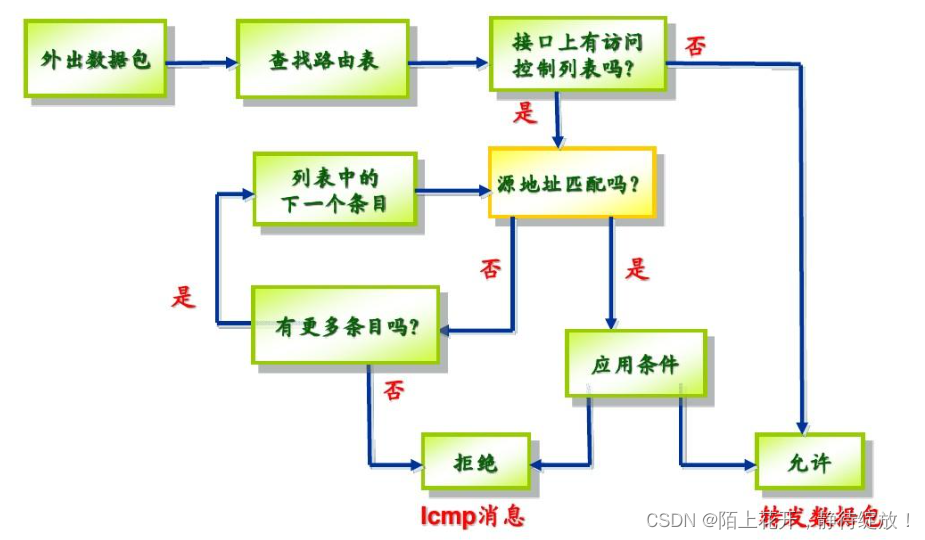

2.4 ACL工作原理
当数据包从接口经过时，由于接口启用了ACL，此时路由器会对报文进行检查，然后做出相应的处理。
入方向:ACL应用在设备接口入方向,当接口收到数据包时，先根据应用在接口上的ACL条件进行匹配，如果允许则根据路由表=进行转发，如果拒绝==则直接丢弃。
总结：先匹配后路由。
出方向:ACL应用在设备接口出方向,报文先经过路由表路由后转至出接口，根据接口上应用的出方向ACL条件进行匹配，是允许permit还是拒绝deny，如果是允许，就根据路由表转发数据，如果是拒绝就直接将数据包丢弃了。
总结：先路由后匹配。
注意:
白名单:允许个别，拒绝所有；
黑名单:允许所有，拒绝个别（只设置禁止网段即可）；
3.ACL命令配置
创建ACL,并将ACL规则应用在相应接口的指定方向上；
[Huawei]acl number 2000 ###创建acl 2000
[Huawei-acl-basic-2000]rule 5 deny source 192.168.1.1 0 #拒绝源地址为192.168.1.1的流量，0代表仅此一台，5是这条规则的序号（可不加）
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 192.168.2.254 24
[Huawei-GigabitEthernet0/0/1]traffic-filter outbound acl 2000 ###接口出方向调用acl 2000，outbound代表出方向，inbound代表进入方向
[Huawei-GigabitEthernet0/0/1]undo sh
基本ACL的命令配置；
[Huawei]acl number 2001 ###进入acl 2001 列表
[Huawei-acl-basic-2001]rule permit source 192.168.1.0 0.0.0.255 ###permit代表允许，source代表来源，掩码部分为反掩码
[Huawei-acl-basic-2001]rule deny source any ###拒绝所有访问，any代表所有 0.0.0.0 255.255.255.255或者 rule deny
[Huawei]interface GigabitEthernet 0/0/1 ###进入出口接口
[Huawei-GigabitEthernet0/0/1]ip address 192.168.2.254 24
[Huawei-GigabitEthernet0/0/1]traffic-filter outbound acl 2001 高级ACL的命令配置；
[Huawei]acl nmuber 3000 ###拒绝tcp为高级控制,所以3000起
[Huawei-acl-adv-3000]rule deny icmp source 192.168.1.0 0.0.0.255 destination 192.168.3.1 0 ###拒绝Ping
[Huawei-acl-adv-3000]rule permit tcp source 192.168.1.3 0 destination 192.168.3.1 0 destination-port eq 80 ###destination代表目的地地址，destination-port代表目的端口号，80可用www代替
[Huawei-acl-adv-3000]rule deny tcp source any destination 192.168.3.1 0 destination-port eq 80
[Huawei-acl-adv-3000]rule deny tcp source 192.168.10.0 0.0.0.255 destination 12.0.0.2 destination-port eq 21 ###拒绝源地址192.168.10.0网段访问FTP服务器12.0.0.2
[Huawei-acl-adv-3000]dis this ###查看当前ACL配置是否配置成功
将ACL规则应用在接口；
[Huawei]interface g0/0/0
[Huawei-GigabitEthernet0/0/1]ip address 192.168.2.254 24
[Huawei-GigabitEthernet0/0/0]traffic-filter inbound acl 3000 ###在接口入方向应用acl[Huawei-GigabitEthernet0/0/1]undo traffic-filter inbound ###在接口上取消acl的应用查看以及删除ACL的命令配置；
[Huawei] display acl 3000 ###显示acl配置[Huawei]acl nmuber 3000
[Huawei-acl-adv-3000]dis this ###查看规则序号
[Huawei-acl-adv-3000]undo rule 5 ###删除一条acl语句[Huawei]undo acl number 3000 ###删除整个ACL
4.实验：局域网内ACL的规则实现
实验拓扑图如下所示：
实验要求说明如下：
-
仅允许PC1访问192.168.2.0/24网络;
-
禁止192.168.1.0/24网络ping web服务器;
-
仅允许client1访向web服务器的www服务;
实验环境说明如下所示：
实验步骤如下：
一、按照指定要求，分别配置PC主机、客户端Client和Server;

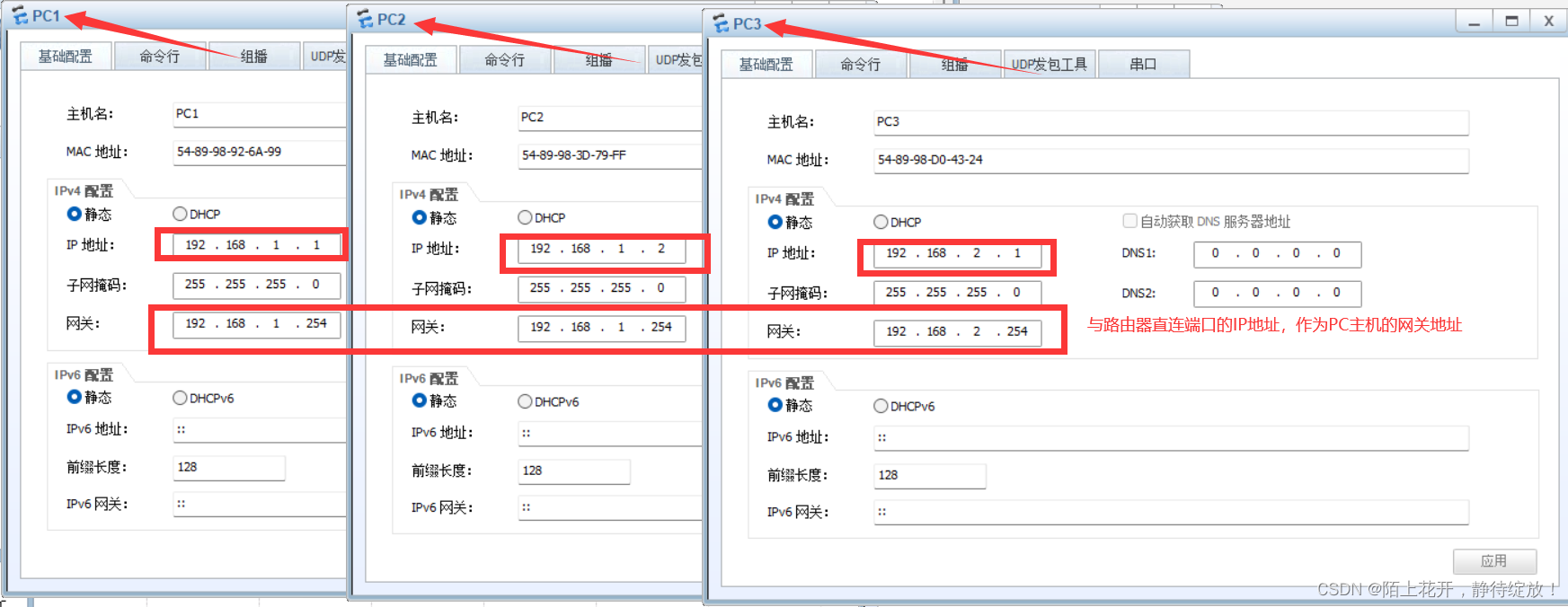

按照指定要求，配置主机PC；

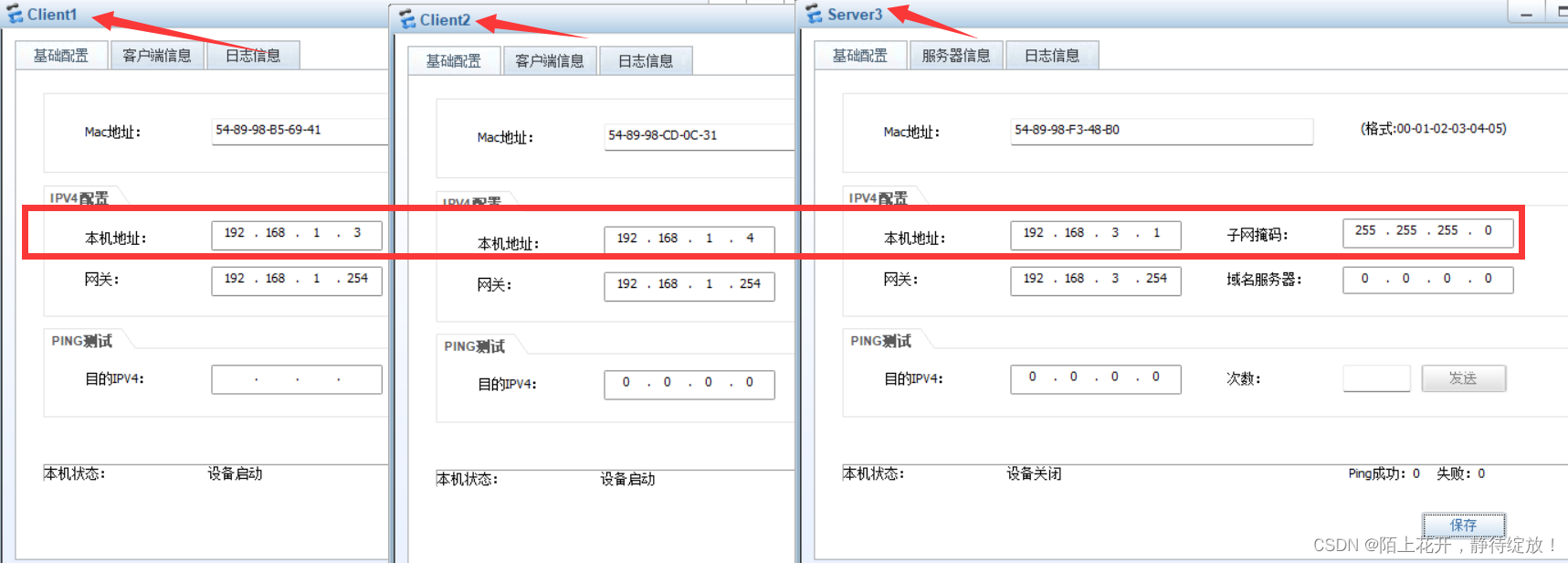

按照指定要求，配置客户端Client和Server服务器;

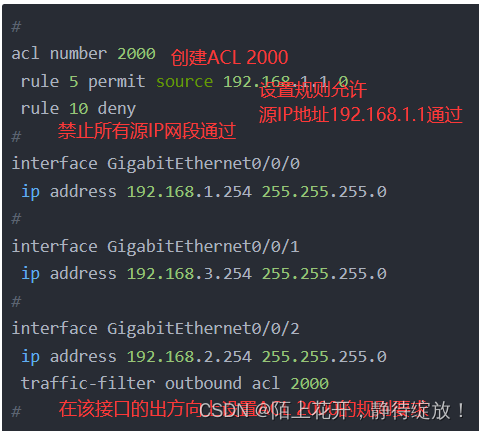

二、配置路由器R1;
#
acl number 2000 rule 5 permit source 192.168.1.1 0 rule 10 deny
#
interface GigabitEthernet0/0/0ip address 192.168.1.254 255.255.255.0
#
interface GigabitEthernet0/0/1ip address 192.168.3.254 255.255.255.0
#
interface GigabitEthernet0/0/2ip address 192.168.2.254 255.255.255.0 traffic-filter outbound acl 2000
#

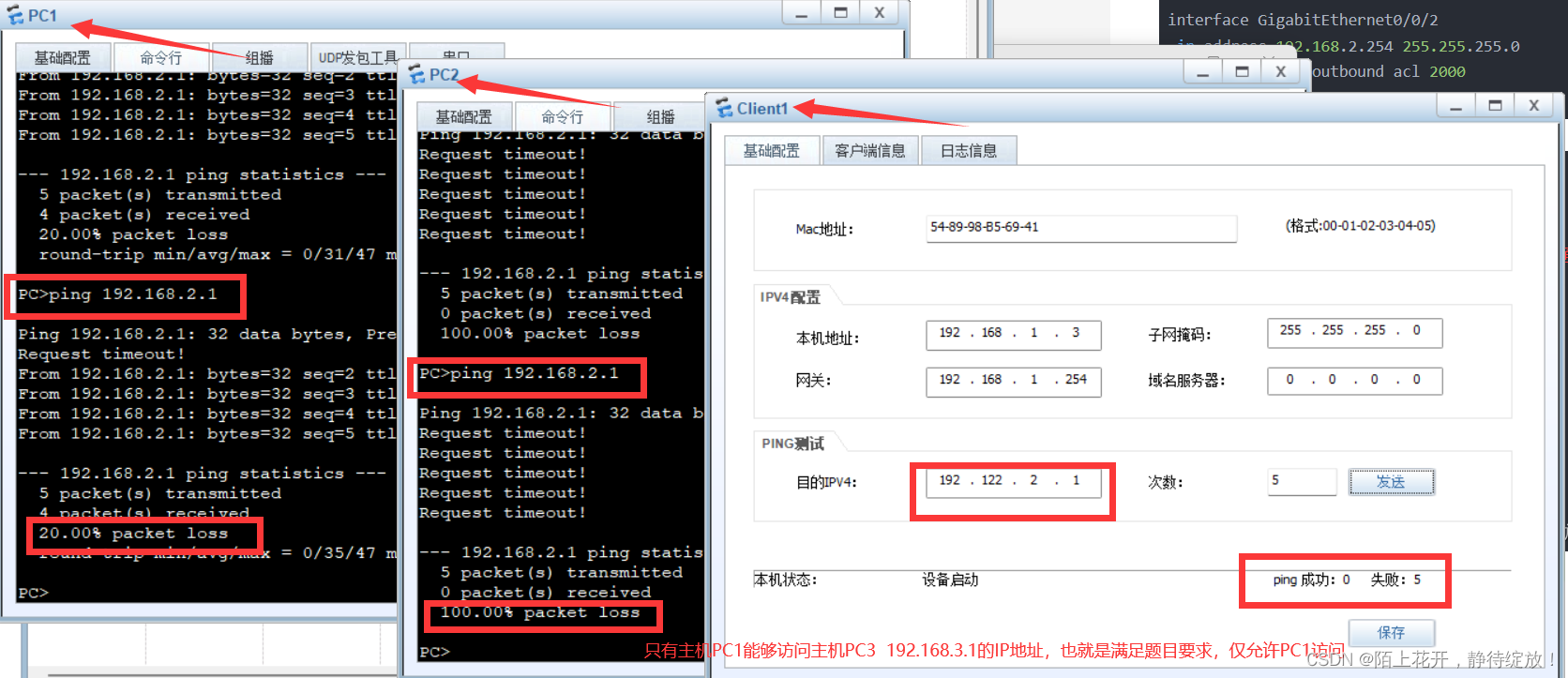

在PC主机和服务器上验证结果的正确性；
三、（禁止192.168.1.0/24网络ping web服务器）配置路由器R1;
#
acl number 3000 rule 5 deny icmp source 192.168.1.0 0.0.0.255 destination 192.168.3.1 0
#

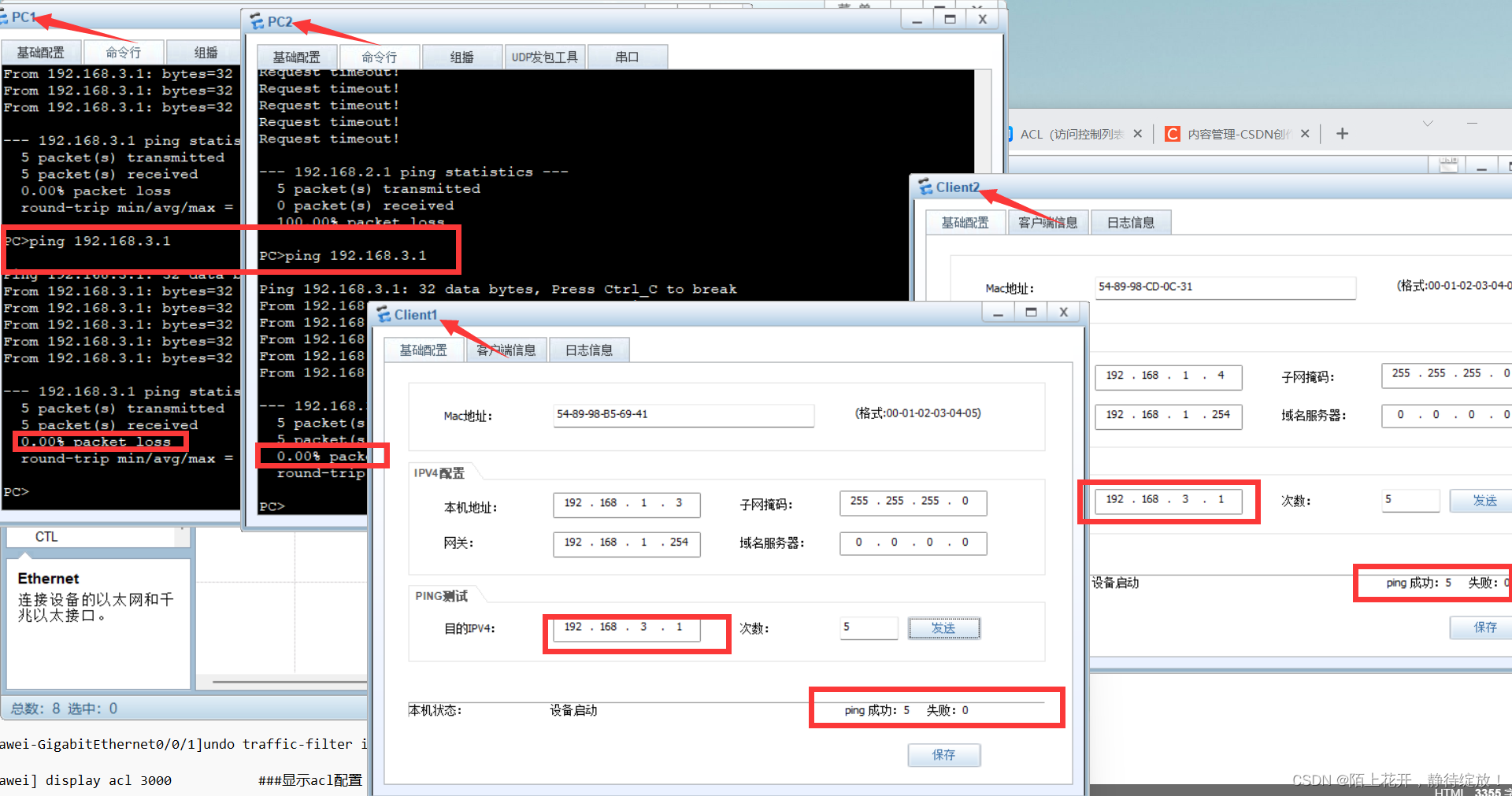

ACL禁止192.168.1.0/24网络ping web服务器的命令，还未设置在路由器出接口的G0/0/1上时，PC主机以及Client客户端能够与web服务器通信；
查看此时的路由器R1上的ACL配置；
#

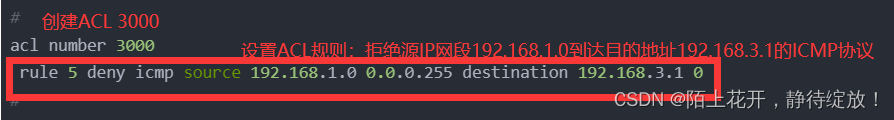

acl number 3000 ###创建标识号为3000的ACLrule 5 deny icmp source 192.168.1.0 0.0.0.255 destination 192.168.3.1 0
####设置拒绝源IP网段为192.168.1.0 0.0.0.255，目标IP地址为192.168.3.1，协议为ICMP的数据报通过
interface GigabitEthernet0/0/2###将ACL3000应用在该接口上ip address 192.168.2.254 255.255.255.0 traffic-filter outbound acl 2000##将ACL作用在该接口的出口方向
#

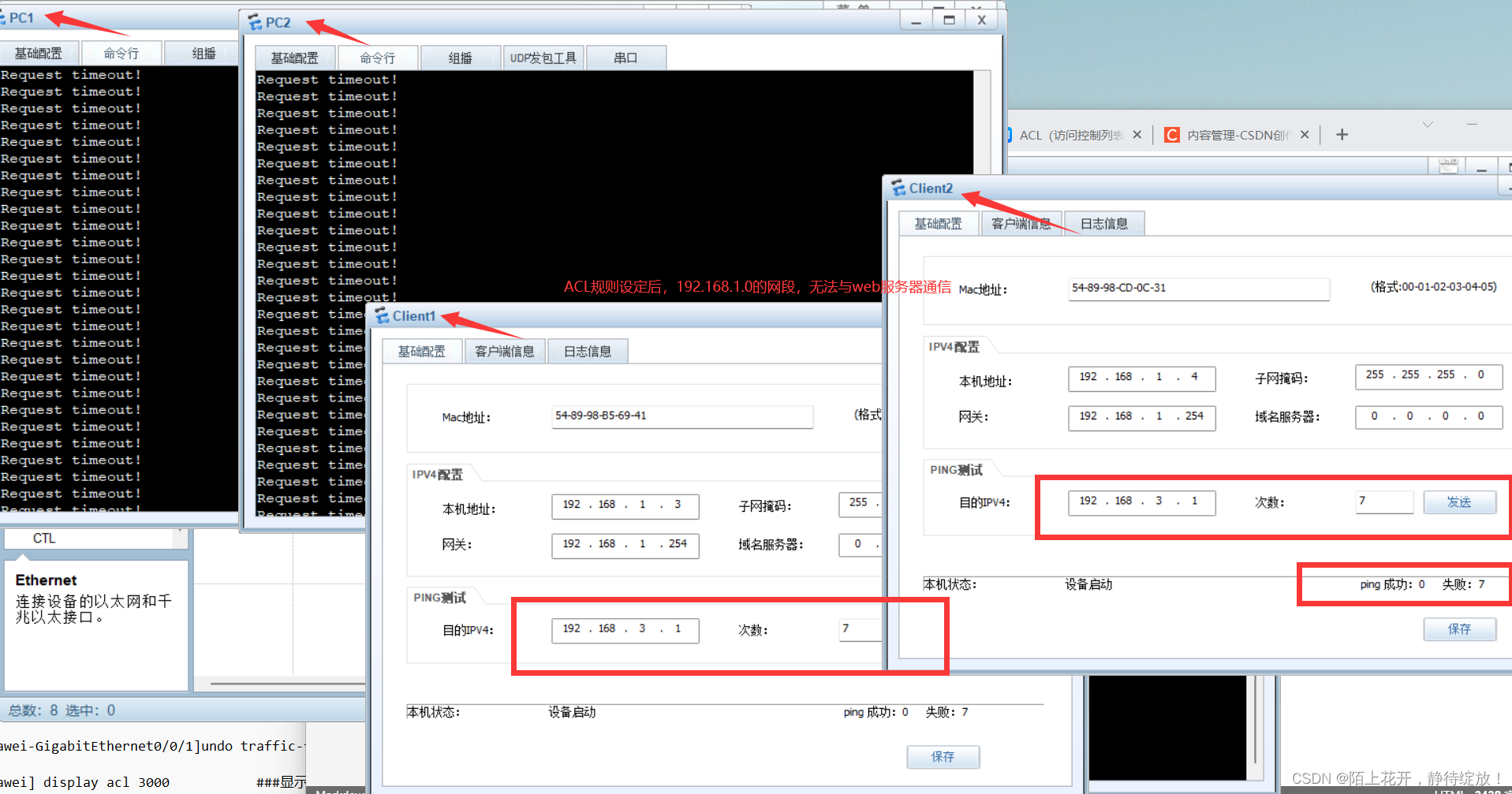

此时PC主机和Client客户端都无法访问192.168.3.1的WEB服务器；
注意：此时主机PC3（IP:192.168.2.1）也无法访问192.168.3.1的WEB服务器，原因是因为第一问中已经设置过，只允许192.168.1.0网段的主机ping通主机PC3，而拒绝其他网段的所有主机访问主机PC3;
解决办法：将仅允许PC1访问192.168.2.0/24网络的ACL 2000作用在路由器R1的入接口而不是出接口上，即可解决问题。

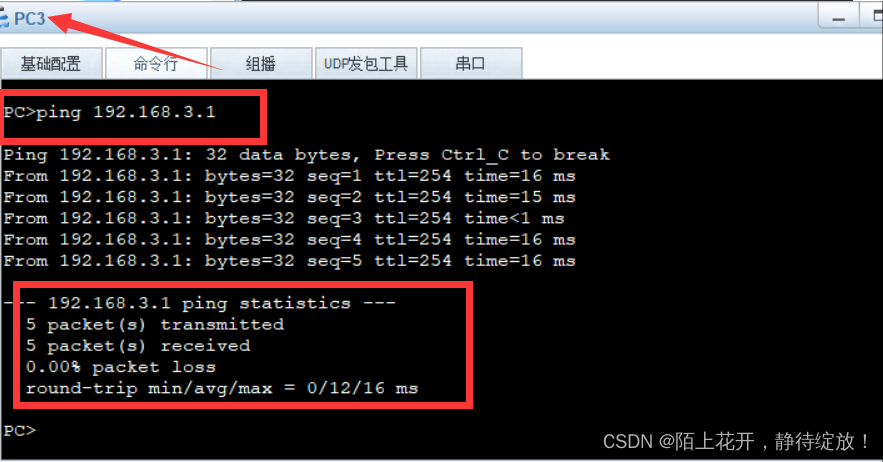

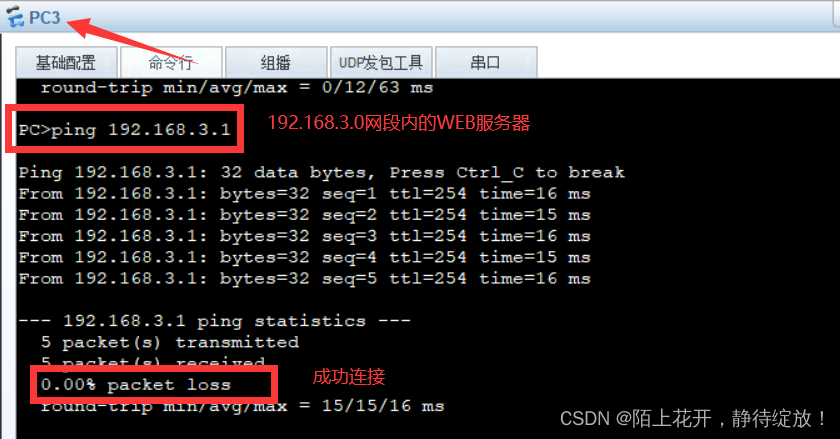

主机PC3（IP:192.168.2.1）此时可以访问192.168.3.1的WEB服务器；

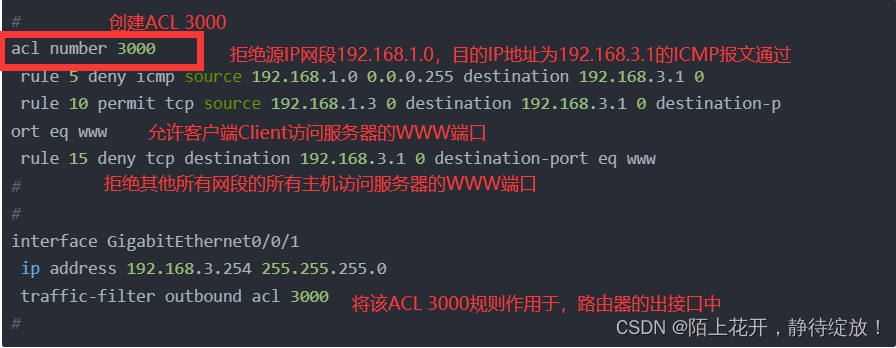

四、（仅允许client1访向web服务器的www服务）配置路由器R1；
#
acl number 3000 rule 5 deny icmp source 192.168.1.0 0.0.0.255 destination 192.168.3.1 0 rule 10 permit tcp source 192.168.1.3 0 destination 192.168.3.1 0 destination-p
ort eq www rule 15 deny tcp destination 192.168.3.1 0 destination-port eq www
#
#
interface GigabitEthernet0/0/1ip address 192.168.3.254 255.255.255.0 traffic-filter outbound acl 3000
#

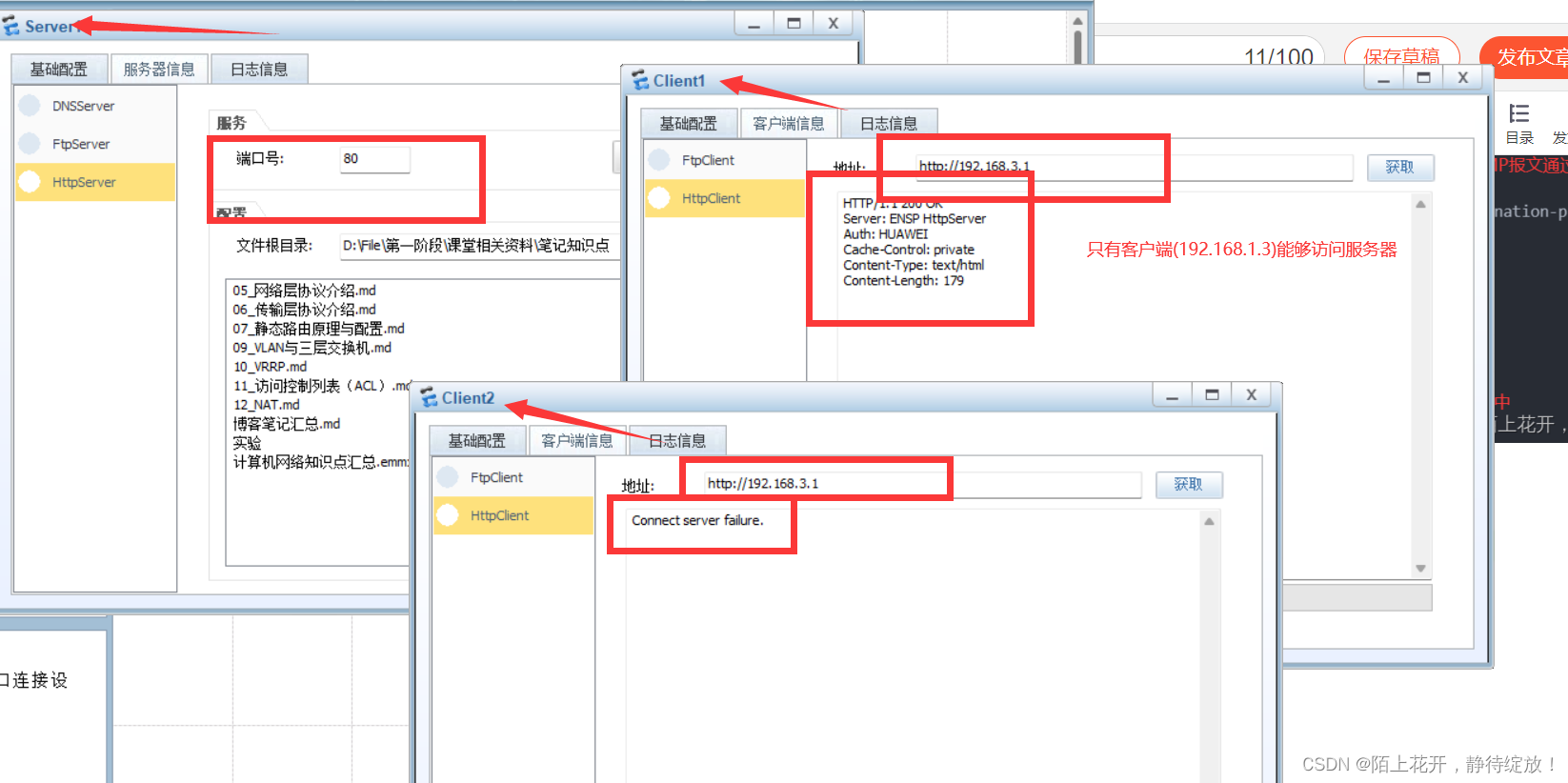

在客户端Client上尝试访问服务器的WWW端口；
此时主机PC3依然能够访问服务器，192.168.1.0网段的所有主机都不能访问服务器；
至此，该实验到此已圆满结束！
