Matlab中对三维图进行视角观察设置——相机视线函数view

    • 1.view函数的功能：相机视线；
    • 2.view函数的调用语法：

当我们采用matlab中的surf函数等绘制好三维图像后，想观察某个角度的图像时，可采用view函数快速多角度便捷设置，下面介绍相机视线函数view的用法：

1.view函数的功能：相机视线；

2.view函数的调用语法：

2.1 为当前坐标区设置相机视线的方位角和仰角

%%
view(az,el)

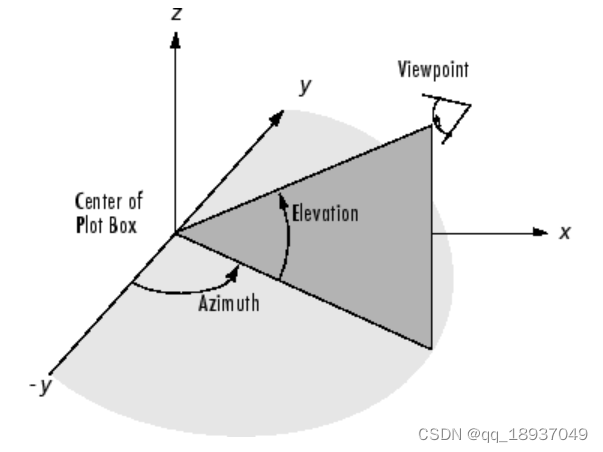

要理解该程序，首先要熟悉az和el是什么，在空间中代表哪两个角，怎样定义的。下面看一张坐标系，箭头指示正方向。
在这里插入图片描述
az即方位角Azimuth，方位角是 x-y 平面上的极坐标角，正值表示按逆时针方向旋转视点。如图所示
el即仰角Elevation，仰角是位于 x-y 平面上方（正）或下方（负）的角度。如上图所示。

2.2 根据 v（二元素或三元素数组）设置视线

view(v)

（1）v为二元素数组 - 其值分别是方位角和仰角。
（2）v为三元素数组 - 其值是从图框中心点到相机位置所形成向量的 x、y 和 z 坐标。MATLAB® 使用指向同一方向的单位向量计算方位角和仰角

2.3 对二维或三维绘图使用默认视线。对默认二维视图，将 dim 指定为 2，对于默认三维视图，指定为 3。

view(dim)

2.4 指定目标坐标区的视线

view(ax,___)

例子：

t = 0:pi/20:10*pi;
xt1 = sin(t);
yt1 = cos(t);
tiledlayout(1,2)% Left plot
ax1 = nexttile;
plot3(ax1,xt1,yt1,t)
xlabel('X')
ylabel('Y')
zlabel('Z')% Right plot
ax2 = nexttile;
plot3(ax2,xt1,yt1,t)
xlabel('X')
ylabel('Y')
zlabel('Z')

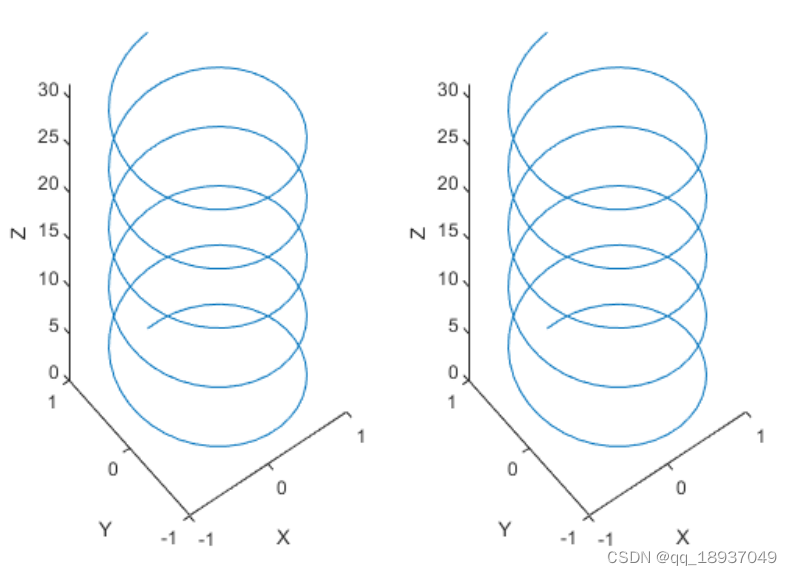

运行结果为：
在这里插入图片描述
对其右边子图进行视角调整

view(ax2,[90 0]);

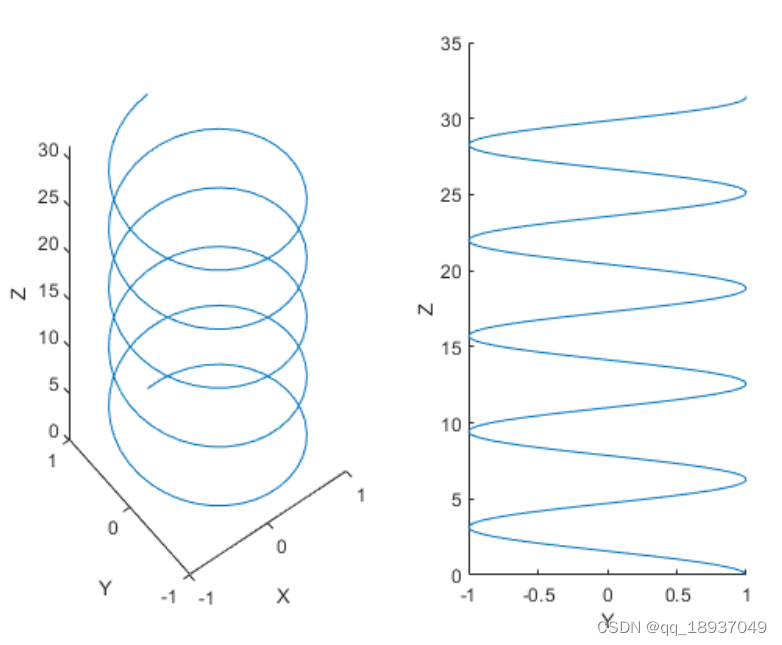

运行结果为
在这里插入图片描述

2.5 将方位角和仰角返回为 caz 和 cel

[caz,cel] = view(___)

例如：

[X,Y] = meshgrid(-5:.5:5);
Z = Y.*sin(X) - X.*cos(Y);
surf(X,Y,Z)
xlabel('X')
ylabel('Y')
zlabel('Z')

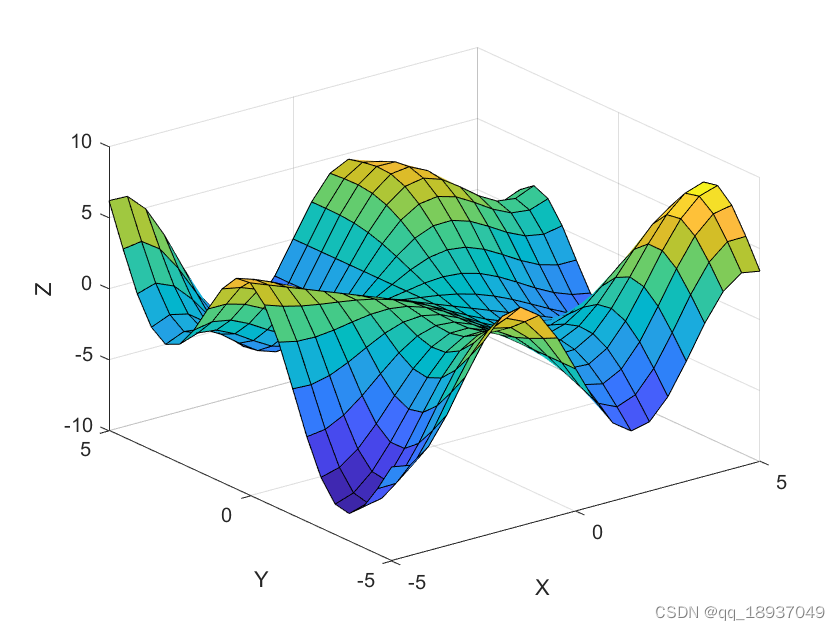

运行得到如下图
在这里插入图片描述

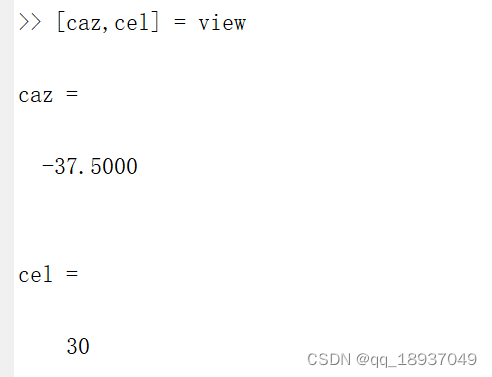

再运行[caz,cel] = view(___)指令

[caz,cel] = view

得到：
在这里插入图片描述
