某些时候需要计算图斑的四至坐标，其实坐标不仅在CAD中可以实现，在GIS中同样可以实现这个目标，通常来说，实现的过程其实相对比较简单，主要通过Python的代码去实现，具体按照下面的做法。

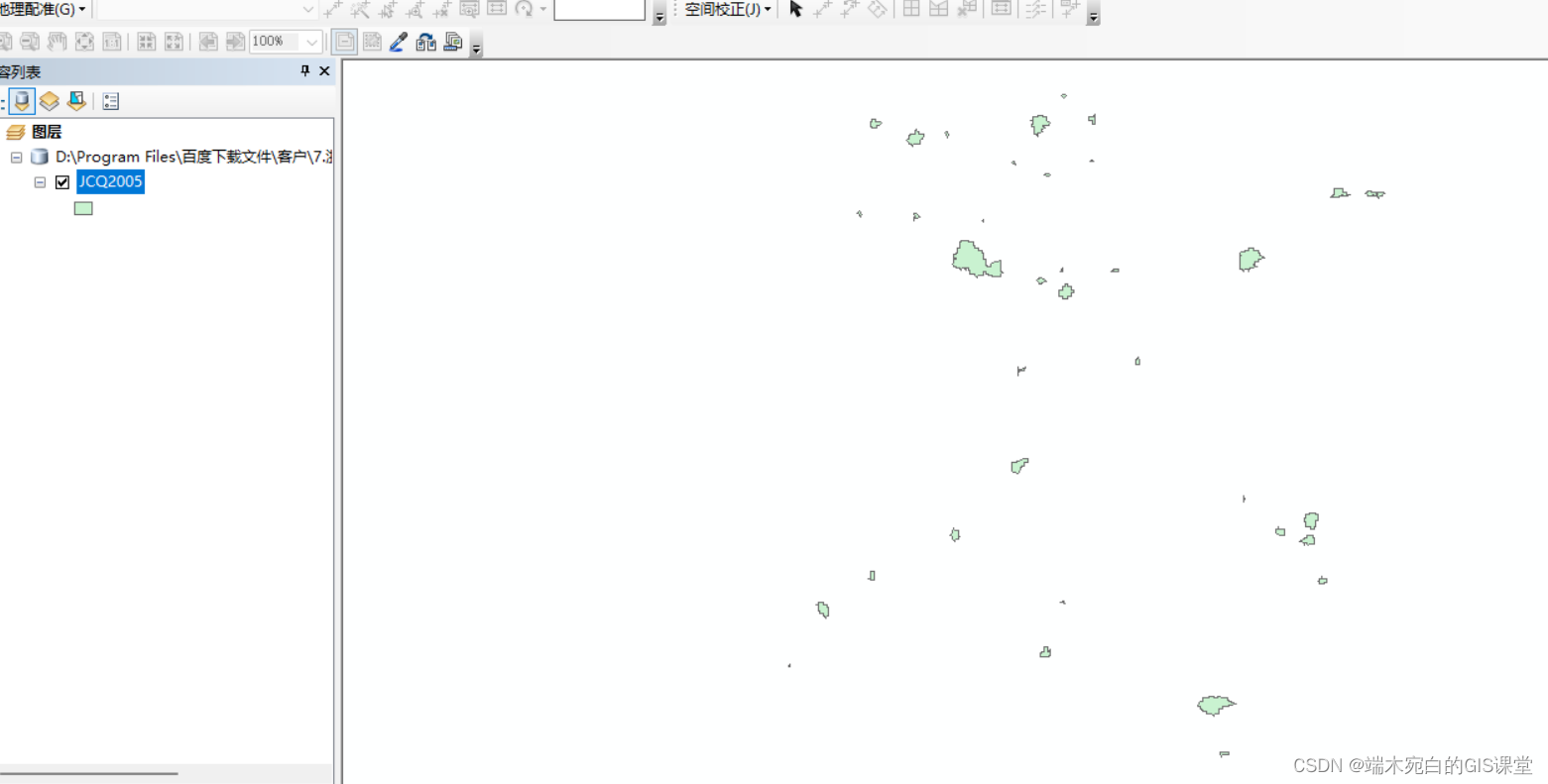

（1）加载图斑，然后打开属性表，添加字段，在此之前需要将坐标系转为地理坐标系，显示的就是经纬度坐标。

（2）搜索转换投影工具，将图斑投影坐标转换为地理坐标。

切换过来之后，右下角显示的是度分秒的情况。

（3）添加字段

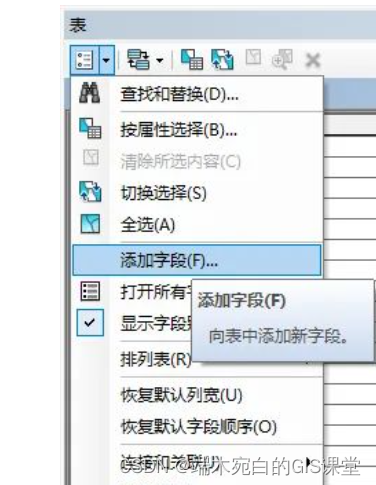

打开属性表，点击表选项，选择添加字段，如下图所示。

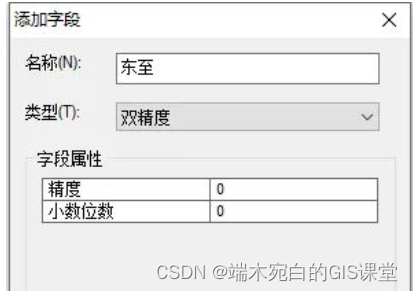

在显示的添加字段对话框内，设置字段名称，类型选择双精度，如下图所示。

同样的方法分别添加西至、南至和北至。

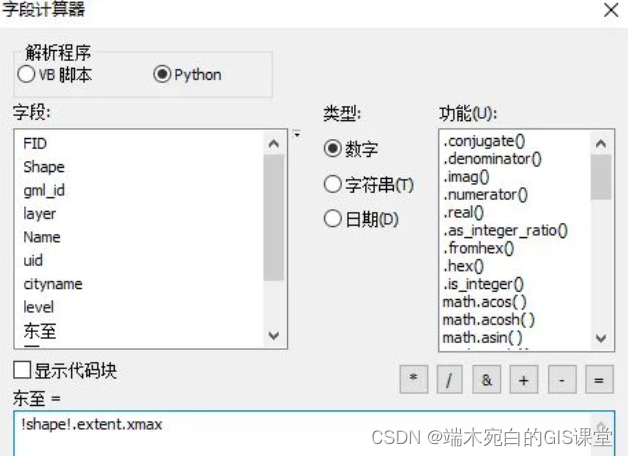

（4）计算四至。选择东至字段，在字段计算器内解析程序选择Python，在下面输入!shape!.extent.xmax，如下图所示。

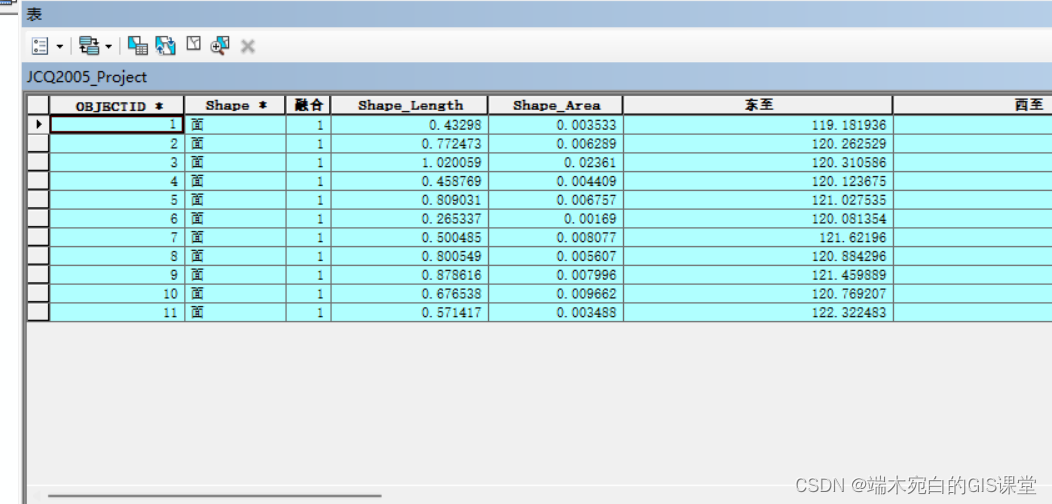

同样的方法计算西至、南至和北至，分别对应的代码为：西至（!shape!.extent.xmin）、南至（!shape!.extent.ymin）和北至（!shape!.extent.ymax），计算结果如下图所示。

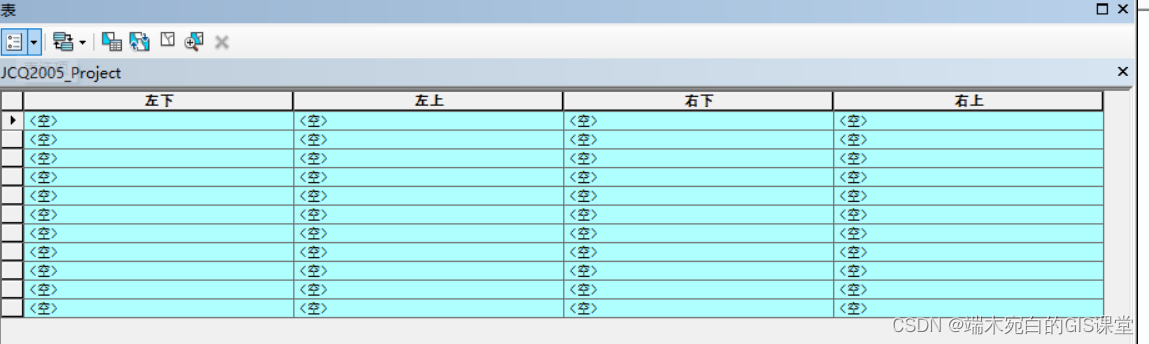

（5）字段优化如果你还需要四个点的坐标，那么还需要新建文本类型的四个字段，分别代表四个点，如下图所示。

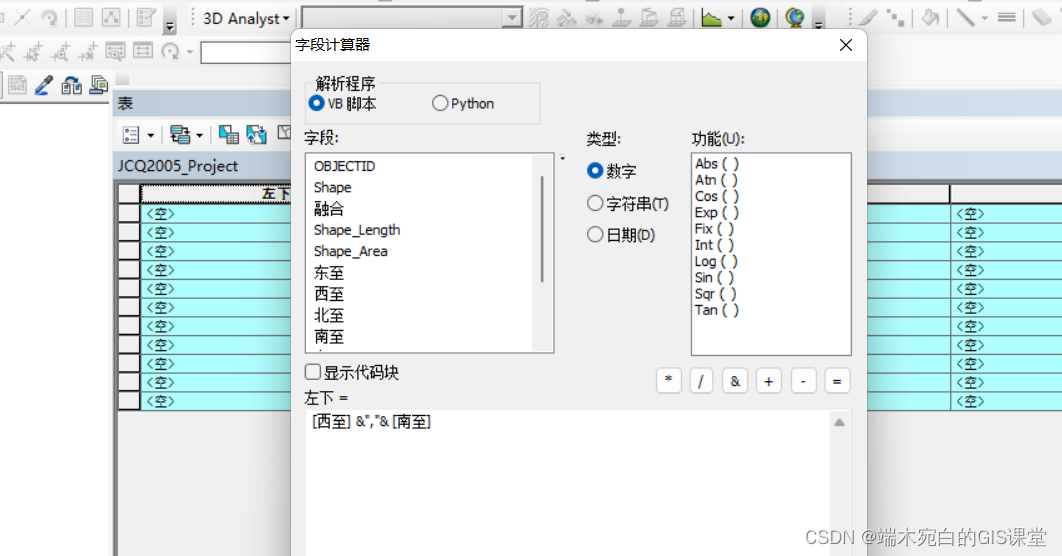

选择左下字段，在字段计算器内，输入下面的代码（[西至] &","& [南至]），如下图所示。

同样的方法计算左上角、右上角和右下角，计算代码为：左上角（[西至] &","& [北至]）、右上角（[东至] &","& [北至]）和右下角（[东至] &","& [南至]），最终计算结果如下图所示。
