ESP8266-NodeMCU开发板-------联网知识（3）
目录
安装 ESP8266-NodeMCU开发板驱动
为ESP8266-NodeMCU搭建Arduino IDE开发环境
NodeMCU开发板的接入点模式
无线终端模式(Station)
连接WiFI
自动连接最强信号WiFi网络
安装 ESP8266-NodeMCU开发板驱动
3-1-1 安装 ESP8266-NodeMCU开发板驱动 – 太极创客 (taichi-maker.com)
为ESP8266-NodeMCU搭建Arduino IDE开发环境
3-1-2 为ESP8266-NodeMCU搭建Arduino IDE开发环境 – 太极创客 (taichi-maker.com)
NodeMCU开发板的接入点模式

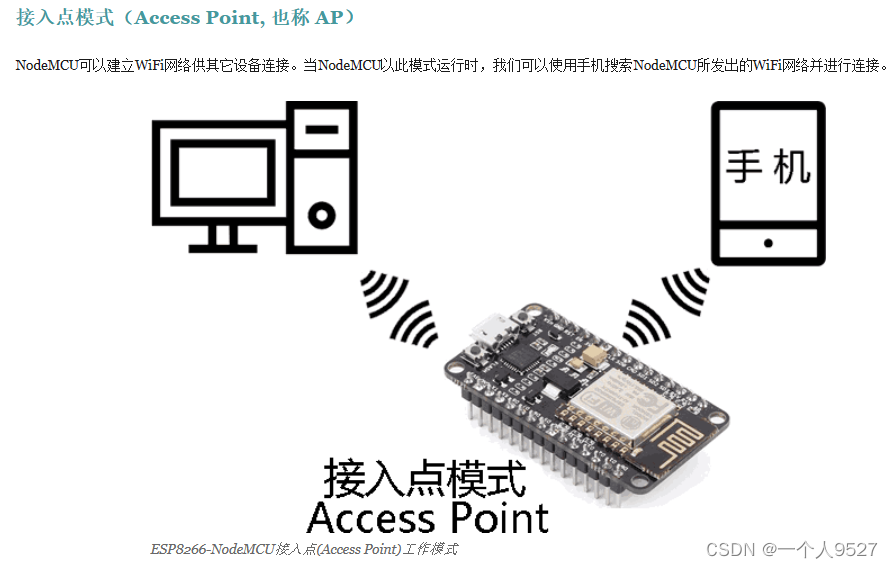

通过以下示例程序，NodeMCU将会建立一个名为taichi-maker的WiFI。您可以使用手机或电脑连接该WiFi从而实现与NodeMCU的网络通讯。
/* NodeMCU接入点模式 此程序用于演示如何将NodeMCU以接入点模式工作。通过此程序，您可以使用 电脑或者手机连接NodeMCU所建立WiFi网络。网络名: taichi-maker 密码：12345678*/#include// 本程序使用ESP8266WiFi库const char *ssid = "taichi-maker"; // 这里定义将要建立的WiFi名称。此处以"taichi-maker"为示例// 您可以将自己想要建立的WiFi名称填写入此处的双引号中const char *password = "12345678"; // 这里定义将要建立的WiFi密码。此处以12345678为示例// 您可以将自己想要使用的WiFi密码放入引号内// 如果建立的WiFi不要密码，则在双引号内不要填入任何信息void setup() {Serial.begin(9600); // 启动串口通讯WiFi.softAP(ssid, password); // 此语句是重点。WiFi.softAP用于启动NodeMCU的AP模式。// 括号中有两个参数，ssid是WiFi名。password是WiFi密码。// 这两个参数具体内容在setup函数之前的位置进行定义。Serial.print("Access Point: "); // 通过串口监视器输出信息Serial.println(ssid); // 告知用户NodeMCU所建立的WiFi名Serial.print("IP address: "); // 以及NodeMCU的IP地址Serial.println(WiFi.softAPIP()); // 通过调用WiFi.softAPIP()可以得到NodeMCU的IP地址 }void loop() { } 当您将以上程序上传以后,NodeMCU在每次启动以后，都会自动启动接入点模式。接入点WiFi的详细信息会通过串口监视器输出给用户查看

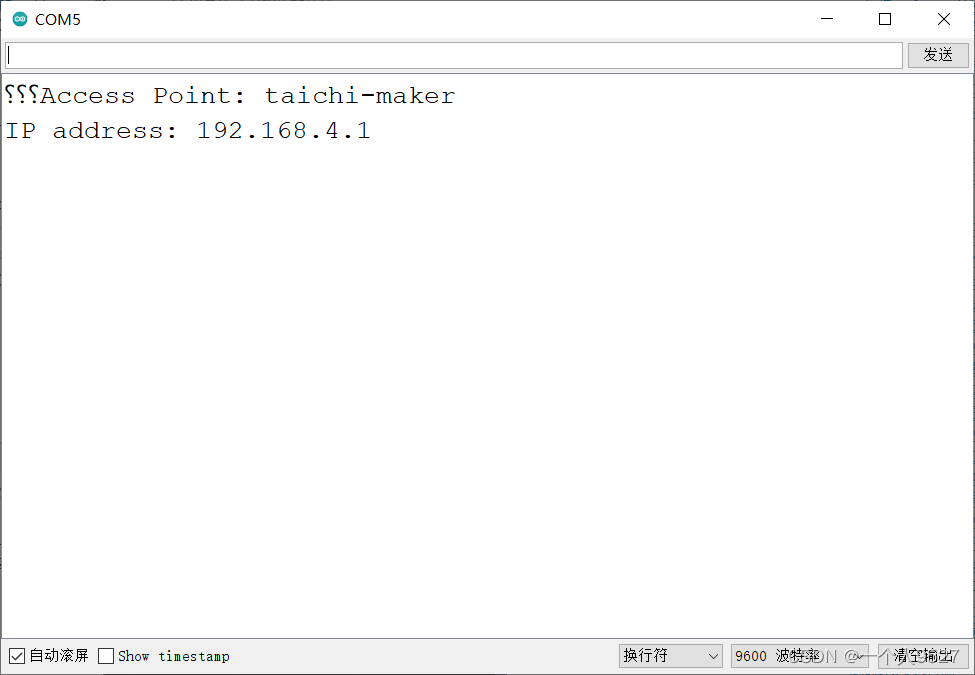

上传成功后：打开串口监视器，按下复位按钮
以上截屏显示，NodeMCU所建立的WiFi名称是”taichi-maker”。“taichi-maker”只是示例WiFi名，您也可以通过修改源代码中的
const char *ssid = "taichi-maker";语句来改变WiFi名称。假如您想要修改WiFi密码，可以修改const char *password = "12345678";语句。接下来您就可以使用电脑或手机来连接NodeMCU所建立的WiFi。如下图所示：
成功连接NodeMCU所建立的WiFi后，如果您想要验证一下电脑是否可以与NodeMCU进行网络通讯，那么同样可以在Windows操作系统的“命令提示符”中输入：
ping 192.168.4.1请注意：这里我们ping的IP地址是NodeMCU默认的接入点IP地址:192.168.4.1。这一信息在上面的 串口监视器截屏中可以看到。

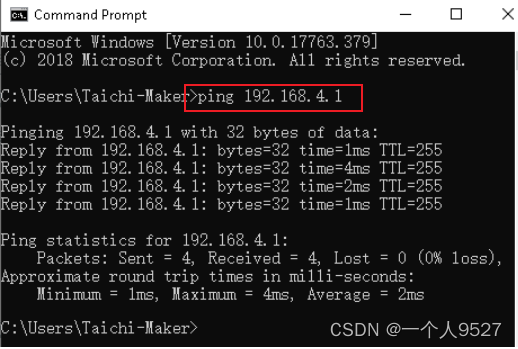

下图为使用Ping指令验证成功连接NodeMCU的截屏。
成功连接NodeMCU所建立的WiFi后，如果您想要验证一下电脑是否可以与NodeMCU进行网络通讯，那么同样可以在Windows操作系统的“命令提示符”中输入：
ping 192.168.4.1请注意：这里我们ping的IP地址是NodeMCU默认的接入点IP地址:192.168.4.1。这一信息在上面的 串口监视器截屏中可以看到。
下图为使用Ping指令验证成功连接NodeMCU的截屏。

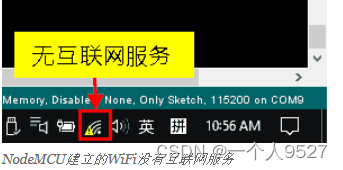

遗憾的是，当我们的电脑或手机连接了NodeMCU所建立的WiFi网络以后，手机和电脑是无法连接互联网的。这是因为NodeMCU建立的WiFi网络没有与互联网相互连接。这也是为什么当我们的电脑与NodeMCU建立的WiFi连接后会在任务栏的WiFi符号上看到一个惊叹号。
无线终端模式(Station)
连接WiFI
如下图所示，ESP8266可通过WiFi连接无线路由器。这与用您的手机通过WiFi连接无线路由器的模式相同。

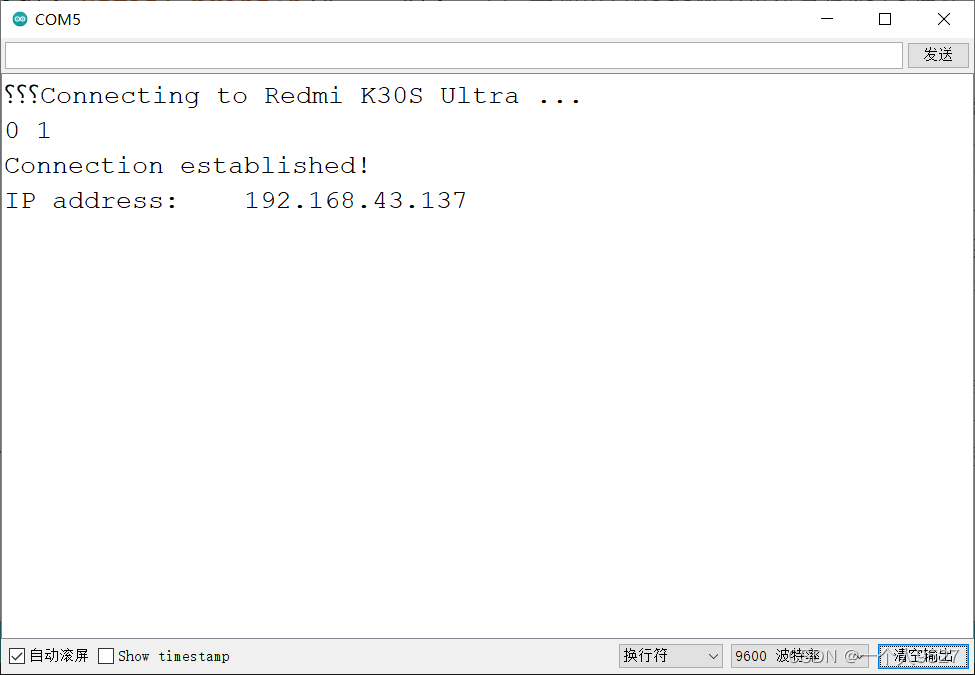

/* NodeMCU无线终端模式连接WiFi本示例程序用于演示如何使用NodeMCU无线终端模式连接WiFi */#include// 本程序使用ESP8266WiFi库const char* ssid = "Redmi K30S Ultra"; // 你要连接WiFi名// 请将您需要连接的WiFi名填入引号中 const char* password = "你的热点或者WIFI密码"; // 连接WiFi密码// 请将您需要连接的WiFi密码填入引号中void setup() {Serial.begin(9600); // 启动串口通讯WiFi.begin(ssid, password); // 启动网络连接Serial.print("Connecting to "); // 串口监视器输出网络连接信息Serial.print(ssid); Serial.println(" ..."); // 告知用户NodeMCU正在尝试WiFi连接int i = 0; // 这一段程序语句用于检查WiFi是否连接成功while (WiFi.status() != WL_CONNECTED) { // WiFi.status()函数的返回值是由NodeMCU的WiFi连接状态所决定的。 delay(1000); // 如果WiFi连接成功则返回值为WL_CONNECTED Serial.print(i++); Serial.print(' '); // 此处通过While循环让NodeMCU每隔一秒钟检查一次WiFi.status()函数返回值} // 同时NodeMCU将通过串口监视器输出连接时长读秒。// 这个读秒是通过变量i每隔一秒自加1来实现的。Serial.println(""); // WiFi连接成功后Serial.println("Connection established!"); // NodeMCU将通过串口监视器输出"连接成功"信息。Serial.print("IP address: "); // 同时还将输出NodeMCU的IP地址。这一功能是通过调用Serial.println(WiFi.localIP()); // WiFi.localIP()函数来实现的。该函数的返回值即NodeMCU的IP地址。 }void loop() { } 在以上程序的控制下，您的NodeMCU将会连接名称是”Redmi K30S Ultra”的WiFi网络。当网络连接成功后，您可以通过串口监视器看到如下信息。其中最后一行“IP Address”信息就是NodeMCU连接WiFi以后的IP地址了。
打开串口监视器，右下角清空输出，然后按下复位键：

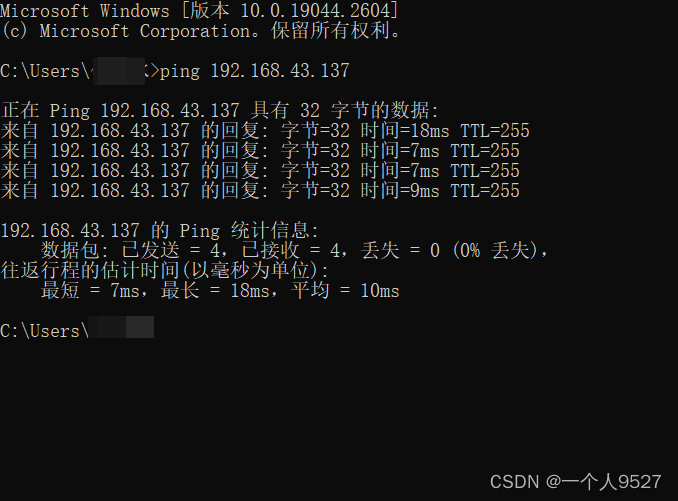

如下图所示，为了确认NodeMCU的确已经联网，我们可以在Windows操作系统的“命令提示符”中输入：
ping 192.168.43.137
当我们在“命令提示符”窗口中看到了这几条
Reply from 192.168.0.106: bytes=32 ...以后，就可以确定电脑和NodeMCU可以彼此通讯了，这也就证明了NodeMCU已经成功联网。相反，如果您的NodeMCU没有联网的话，在“命令提示符”窗口中将会看到

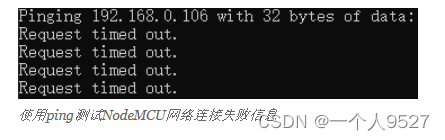

Request timed out信息。如下图所示。
自动连接最强信号WiFi网络
假如我们的NodeMCU只在一个地方使用，它也就只需要知道一个WiFi网络的连接信息。但是如果NodeMCU需要在多个地方使用，这时候就需要它能存储多个地点的WiFi信息。通过以下示例程序，NodeMCU可以在它所处的网络环境里搜索预先存储好的WiFi。一旦找到预存的WiFi名称，NodeMCU将会使用预存的密码信息尝试连接该WiFi。如果同时找到多个预存WiFi，NodeMCU将会尝试连接信号最强的WiFi。
以下这段示例程序将会实现这一功能。
/* NodeMCU无线终端模式连接WiFi-2 此程序将会控制NodeMCU在当前的网络环境里搜索预先存储好的WiFi。 一旦找到预存的WiFi名称，NodeMCU将会使用预存的密码信息尝试连接该WiFi。 如果同时找到多个预存WiFi，NodeMCU将会尝试连接信号最强的WiFi。*/#include// 本程序使用ESP8266WiFi库 #include // 本程序使用ESP8266WiFiMulti库ESP8266WiFiMulti wifiMulti; // 建立ESP8266WiFiMulti对象,对象名称是'wifiMulti'void setup() {Serial.begin(9600); // 启动串口通讯//通过addAp函数存储 WiFi名称 WiFi密码wifiMulti.addAP("taichi-maker", "12345678"); // 这三条语句通过调用函数addAP来记录3个不同的WiFi网络信息。wifiMulti.addAP("taichi-maker2", "87654321"); // 这3个WiFi网络名称分别是taichi-maker, taichi-maker2, taichi-maker3。wifiMulti.addAP("taichi-maker3", "13572468"); // 这3个网络的密码分别是123456789，87654321，13572468。// 此处WiFi信息只是示例，请在使用时将需要连接的WiFi信息填入相应位置。// 另外这里只存储了3个WiFi信息，您可以存储更多的WiFi信息在此处。Serial.println("Connecting ..."); // 通过串口监视器输出信息告知用户NodeMCU正在尝试连接WiFiint i = 0; while (wifiMulti.run() != WL_CONNECTED) { // 此处的wifiMulti.run()是重点。通过wifiMulti.run()，NodeMCU将会在当前delay(1000); // 环境中搜索addAP函数所存储的WiFi。如果搜到多个存储的WiFi那么NodeMCUSerial.print('.'); // 将会连接信号最强的那一个WiFi信号。} // 一旦连接WiFI成功，wifiMulti.run()将会返回“WL_CONNECTED”。这也是// 此处while循环判断是否跳出循环的条件。Serial.println('\n'); // WiFi连接成功后Serial.print("Connected to "); // NodeMCU将通过串口监视器输出。Serial.println(WiFi.SSID()); // 连接的WiFI名称Serial.print("IP address:\t"); // 以及Serial.println(WiFi.localIP()); // NodeMCU的IP地址 }void loop() { } 3-1-4 NodeMCU开发板的无线终端模式 – 太极创客 (taichi-maker.com)
