项目场景

Baumer工业相机堡盟相机是一种高性能、高质量的工业相机，可用于各种应用场景，如物体检测、计数和识别、运动分析和图像处理。

Baumer的万兆网相机拥有出色的图像处理性能，可以实时传输高分辨率图像。此外，该相机还具有快速数据传输、低功耗、易于集成以及高度可扩展性等特点。

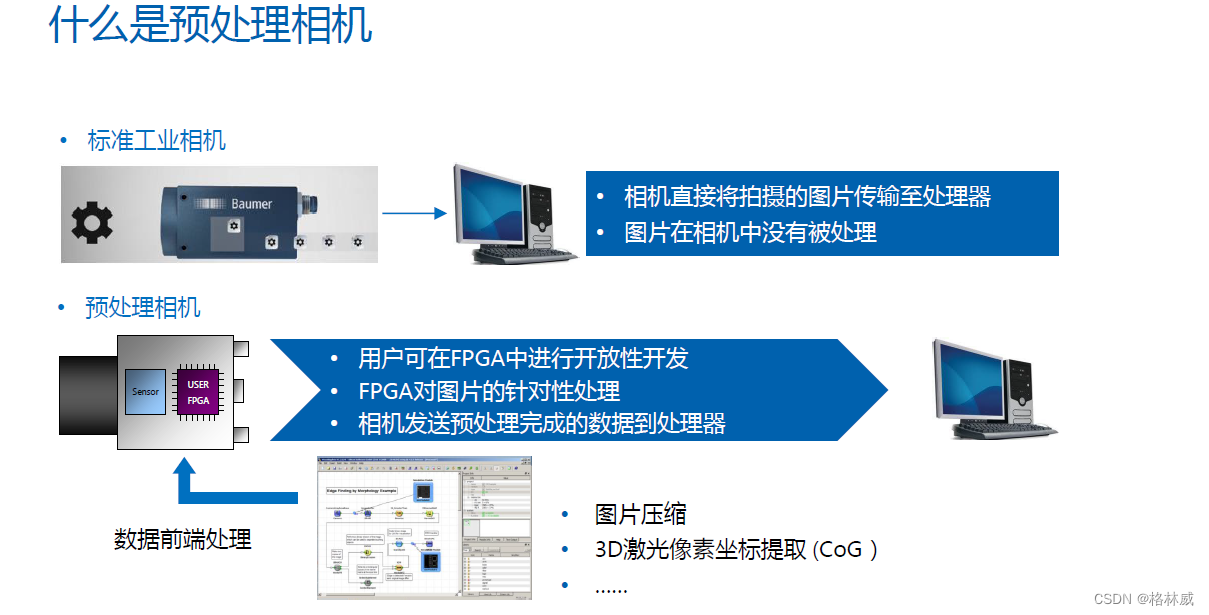

Baumer万兆网相机中LXT.JP图像压缩系列相机是一种预处理相机，在相机内部对图像进行JPEG算法压缩然后再传输到处理器中。

技术背景

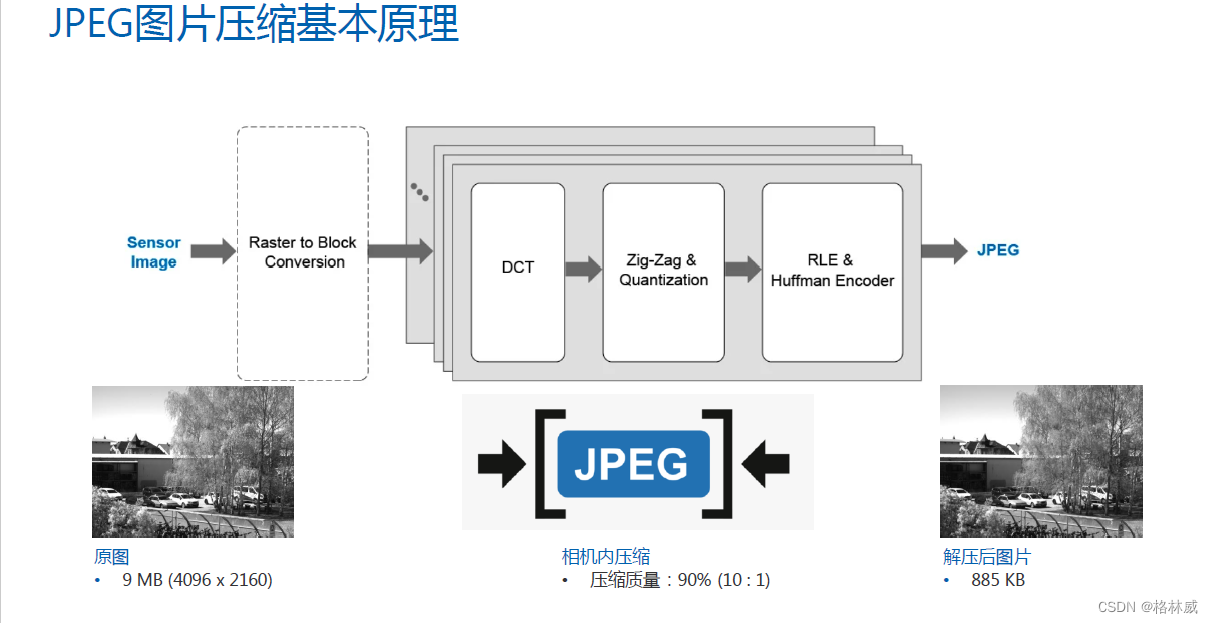

工业相机的JPEG图像压缩功能有助于减少图像文件的大小，同时保持图像质量。这种压缩功能是基于JPEG（联合摄影专家组）压缩标准，该标准被广泛用于数字摄影和图像编辑。

具有JPEG压缩功能的工业相机可以捕捉高分辨率的图像，并将其压缩成较小的文件，从而使图像的存储、传输和处理更加容易。压缩水平和质量可以根据用户的具体需求进行调整。

在工业相机中使用JPEG压缩的一个优点是，它可以帮助减少数据传输时间，这在需要高速图像处理的机器视觉应用中特别重要。此外，较小的文件大小允许更有效地存储和检索图像，这在工业环境中可以节省时间和金钱。

总的来说，JPEG图像压缩功能是工业相机的一个重要功能，有助于提高高分辨率图像的效率、存储和处理。

代码分析

Baumer工业相机堡盟相机SDK示例中008_Trace.cpp详细介绍了如何配置相机偏振功能。

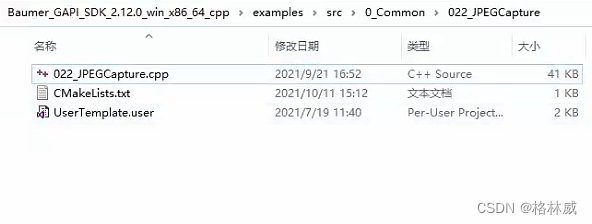

软件SDK示例地址如下所示：Baumer_GAPI_SDK_2.12.0_win_x86_64_cpp\examples\src\0_Common\008_Polarized\008_Polarized.cpp

本例描述了对堡盟JPEG相机的处理。给出的源代码适用于处理一个系统、一台相机和十幅图像。

代码整体结构相对简单，在相机初始化后进行工业相机的JPEG图像压缩功能使用，部分核心代码如下：

std::cout << "DEVICE PARAMETER SETUP" << std::endl;
std::cout << "######################" << std::endl << std::endl;try {// SET TRIGGER MODE OFF (FreeRun)pDevice->GetRemoteNode("TriggerMode")->SetString("Off");std::cout << "         TriggerMode:             "<< pDevice->GetRemoteNode("TriggerMode")->GetValue() << std::endl;// JPEGTAG01 (see description on top)// check for JPEG capable cameraif (pDevice->GetRemoteNodeList()->GetNodePresent(kImageCompressionMode.c_str())) {BGAPI2::NodeMap* image_compression_map =pDevice->GetRemoteNode(kImageCompressionMode.c_str())->GetEnumNodeList();if (image_compression_map->GetNodePresent(kImageCompressionModeJPEG.c_str())) {jpeg_streaming_capable = true;std::cout << "         JPEG Supported:          Yes" << std::endl;} else {std::cout << "         JPEG Supported:          No, Feature '" <GetRemoteNode("PixelFormat")->GetEnumNodeList();std::string pixel_format = "YCbCr422_8";if (!pixel_format_enum_map->GetNodePresent(pixel_format.c_str()) || (pixel_format_enum_map->GetNodePresent(pixel_format.c_str()) && !pixel_format_enum_map->GetNode(pixel_format.c_str())->IsReadable())) {pixel_format = "Mono8";if (!pixel_format_enum_map->GetNodePresent(pixel_format.c_str()) ||(pixel_format_enum_map->GetNodePresent(pixel_format.c_str()) && !pixel_format_enum_map->GetNode(pixel_format.c_str())->IsReadable())) {pixel_format = "";}}if(!pixel_format.empty() && pDevice->GetRemoteNode("PixelFormat")->IsWriteable()) {pDevice->GetRemoteNode("PixelFormat")->SetString(pixel_format.c_str());std::cout << "         PixelFormat:             "<< pDevice->GetRemoteNode("PixelFormat")->GetValue() << std::endl;// JPEGTAG03 (see description on top)// set the compression mode to JPEGpDevice->GetRemoteNode(kImageCompressionMode.c_str())->SetValue("JPEG");} else {std::cout << "         PixelFormat:             "<< pDevice->GetRemoteNode("PixelFormat")->GetValue() << " (set to Mono8/YCbCr failed, not supported or no write accees)" << std::endl;}}std::cout << std::endl;
}
catch (BGAPI2::Exceptions::IException& ex) {returncode = (returncode == 0) ? 1 : returncode;std::cout << "ExceptionType:    " << ex.GetType() << std::endl;std::cout << "ErrorDescription: " << ex.GetErrorDescription() << std::endl;std::cout << "in function:      " << ex.GetFunctionName() << std::endl;
}

下面功能为开启了JPEG图像压缩功能后，如何进行图像保存的功能方法，核心代码如下：

// CAPTURE 12 IMAGES
std::cout << " " << std::endl;
std::cout << "CAPTURE " << num_to_capture << " IMAGES BY IMAGE POLLING" << std::endl;
std::cout << "##################################" << std::endl << std::endl;BGAPI2::Buffer * pBufferFilled = NULL;
try {// capture num_to_capture imagesfor (unsigned int i = 0; i < num_to_capture; i++) {pBufferFilled = pDataStream->GetFilledBuffer(1000);  // timeout 1000 msecif (pBufferFilled == NULL) {std::cout << "Error: Buffer Timeout after 1000 msec" << std::endl;} else if (pBufferFilled->GetIsIncomplete() == true) {std::cout << "Error: Image is incomplete" << std::endl;pBufferFilled->QueueBuffer();} else {std::cout << " Image " << std::setw(5) << pBufferFilled->GetFrameID()<< " received in memory address "<< std::hex << pBufferFilled->GetMemPtr() << std::dec << std::endl;// JPEGTAG05 (see description on top)// save the compressed images to disk if supportedif (jpeg_streaming_capable) {std::string jpeg_file = "022_JPEGCapture_";std::stringstream jpeg_filename;size_t jpeg_start_offset = pBufferFilled->GetImageOffset();size_t jpeg_end_offset = jpeg_start_offset + pBufferFilled->GetImageLength();if (jpeg_end_offset != 0) {jpeg_filename.str("");jpeg_filename << jpeg_file << std::setw(6) << std::setfill('0')<< pBufferFilled->GetFrameID() << ".jpg";std::ofstream outfile;outfile.open(jpeg_filename.str().c_str(), std::ios_base::binary);outfile.write(reinterpret_cast(pBufferFilled->GetMemPtr()) + jpeg_start_offset,jpeg_end_offset - jpeg_start_offset);std::cout << "JPEG Data found. Image saved as JPEG file." << std::endl;} else {std::cout << "JPEG Data not found in image buffer. No JPEG Saved." << std::endl;}}pBufferFilled->QueueBuffer();}}
}
catch (BGAPI2::Exceptions::IException& ex) {returncode = (returncode == 0) ? 1 : returncode;std::cout << "ExceptionType:    " << ex.GetType() << std::endl;std::cout << "ErrorDescription: " << ex.GetErrorDescription() << std::endl;std::cout << "in function:      " << ex.GetFunctionName() << std::endl;
}
std::cout << " " << std::endl;std::cout << "CAMERA STOP" << std::endl;
std::cout << "###########" << std::endl << std::endl;

JPEG图像压缩功能的优势

在好的压缩比下能够得到高质量的图片（例如 1:10)
被广泛接受的标准格式，通过MJPEG压缩得到AVI 视频成为可能
2.使处理过程变的简单
不PC软件压缩相比，降低了CPU的负载
在一台PC上可使用多台JPEG相机，有效降低成本
3.传输需要更低的带宽
在更低带宽接口上确保高分辨率和高速的数据传输
通过使用交换机支持远距离传输，有效降低成本
4.存档所需的存储空间更小
更长的存储时间，更低的存储介质成本
5.自由度更高，灵活性得以发挥
对应不同应用的需求更具有灵活性和自由度

JPEG图像压缩功能的行业应用

工业相机的JPEG图像压缩功能可广泛用于许多行业应用，如。

1. 监视。JPEG压缩功能可以为视频监控系统有效地存储和传输高质量的图像。

2. 医学成像。医疗成像系统经常使用 JPEG 压缩来存储和传输医疗图像。

3. 工业检查。工业检查系统可以使用 JPEG 压缩来存储生产过程中的缺陷或异常的图像。

4. 农业。在农业应用中，JPEG压缩可以被用来捕获和存储农作物和牲畜的图像。

5. 运输。在运输系统中，JPEG压缩可以用来存储和传输由放置在车辆上的摄像机所拍摄的图像，以保证安全和安保。

总的来说，JPEG图像压缩功能在许多工业应用中是一个必不可少的功能，因为它可以有效地存储和传输高质量的图像，提高生产力和减少运营成本。
