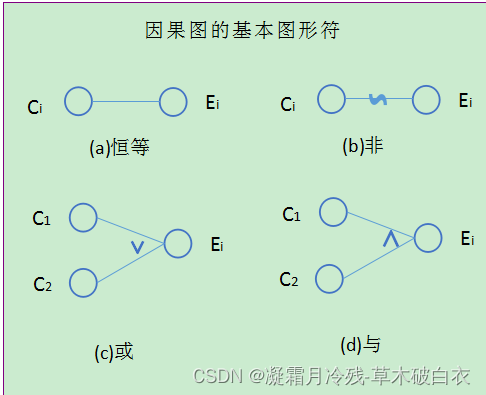

因果图中的图形符号

• 恒等。若原因出现，则结果出现；若原因不出现，则结果不出现。
• 非。若原因出现，则结果不出现；若原因不出现，则结果出现。
• 或。若几个原因中有一个出现，则结果出现；若几个原因均不出现，则结果不出现。
• 与。若几个原因都出现，结果才出现；若几个原因中有一个不出现，则结果不出现。

为了表示因果图中的约束条件，可用一些符号在因果图中加以标识。

限制关系图形符号

限制关系图形要么在因（输入条件）之间，要么在果（输出结果）之间。

 从原因方面考虑主要有4种约束条件：

• E(互斥、排他)。a、b两个原因不会同时出现，最多只有一个出现。
• I(包含、或)。a、b、c三个原因至少有一个出现。
• O(唯一)。a、b两个原因必须有一个出现，且仅有一个出现。
• R(需求)。a出现时b必定出现。

从结果方面考虑主要有1种约束条件：

M(屏蔽)。a出现时，b必定不出现；a不出现时，b则不确定。

实战演练

有一个单价为五角钱的饮料自动售货机软件，对其采用因果图方法设计测试用例。需求如下：

• 若售货机没有零钱找，则一个显示 “零钱找完”的红灯亮，以提示顾客在此情况下不要投入1元钱，否则此红灯不亮。
• 顾客投入5角硬币，然后按下“橙汁”或“啤酒”按钮，则相应的饮料被送出。
• 顾客投入1元硬币并按下“橙汁”或“啤酒”按钮后，若售货机没有零钱找，则显示“零钱找完”的红灯亮，1元硬币被退出，且无饮料送出；若有零钱找，则五角硬币被退出且饮料被送出。

列出原因

 列出结果

 根据需求说明设置中间节点

 根据列出的原因、结果、中间节点画出因果图

2、3号原因不能同时出现，4、5号原因不能同时出现。

 将因果图转换成判定表

 在构成的判定表中，原因、中间节点、结果的取值为0表示其代表的状态不出现；为1表示状态出现。

中间节点与结果没有值，代表因违反约束而不会出现的情况，16、32列没有做任何操作，8、12、24、28列不符合常理（投币却没有选择饮料）为无效列，14、15、30、31列不符合常理（只选择饮料却没投币）为无效列。

根据剩下的列设计测试用例
