前言

我在调试CAN通信时，使用的是在淘宝买的CAN分析仪。

CAN分析仪的实物如下：

在这里插入图片描述
使用CAN分析仪，调试CAN通信，PC电脑端需要使用CANTest测试软件，还需要安装驱动。

一、创芯科技 CAN分析仪资料包下载

步骤1：进入创芯科技的官网

创芯科技的官网：https://m.zhcxgd.com/

点击资料下载

在这里插入图片描述

步骤2：选择CAN分析仪资料包

因为我使用的CAN分析仪是 CANalyst-II分析仪至尊版红色，所以选择下载以下资料包。

在这里插入图片描述

下载结果如下：

在这里插入图片描述

二、CANTest 安装

步骤1：在资料包中找到CANTest相关的文件

在这里插入图片描述

步骤2：双击 CANTest 安装包

在这里插入图片描述

步骤2：点击 Next

在这里插入图片描述

步骤3：选择安装路径

在这里插入图片描述

步骤4：安装中。。。

在这里插入图片描述

步骤5：接受许可协议

在这里插入图片描述

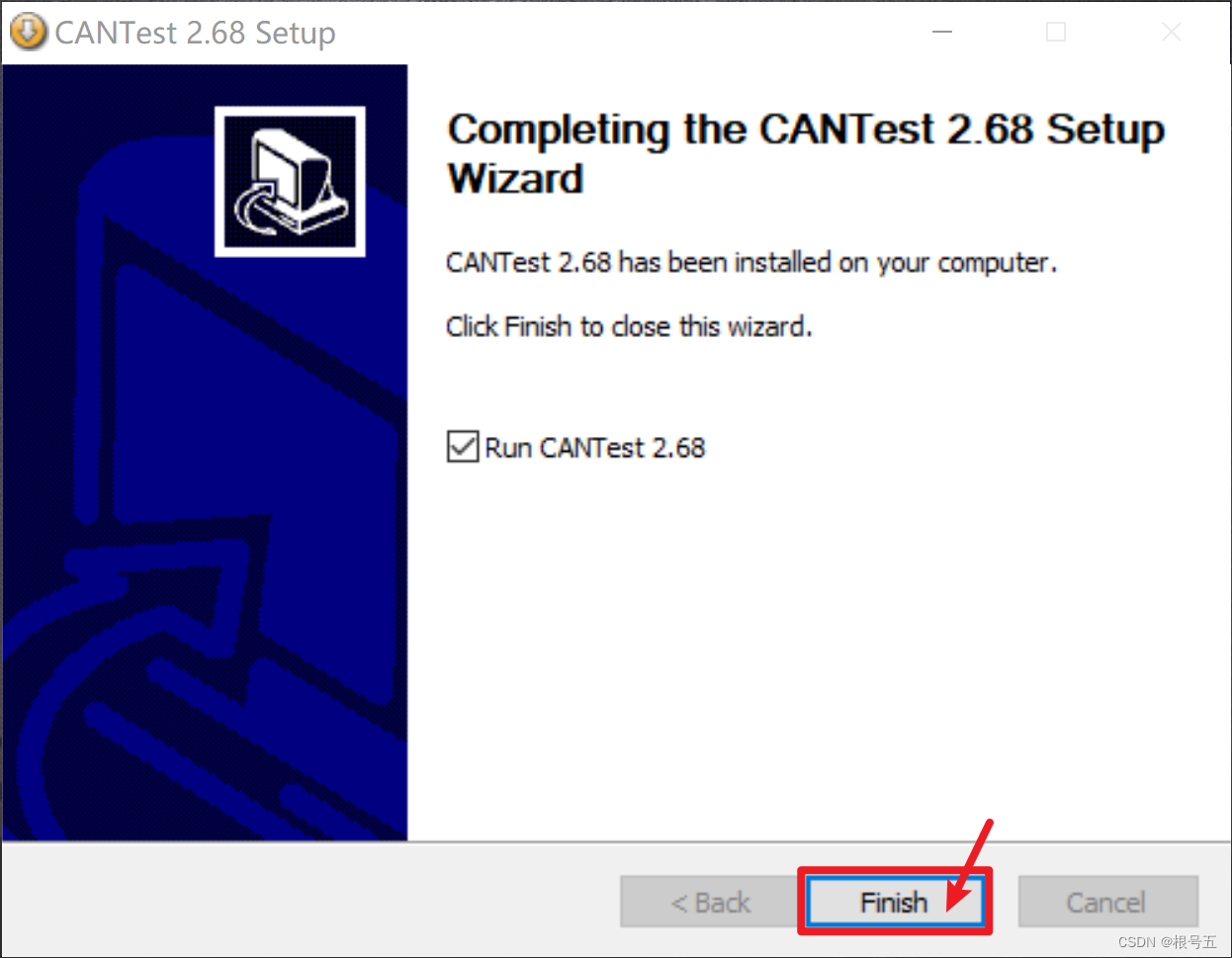

步骤6：安装完成

在这里插入图片描述

步骤7：替换 ControlCAN.dll 文件，兼容使用CANTest文件

由于我使用的不是周立功官方的CAN分析仪，是创芯科技的CAN分析仪。
如果想要使用 CANTest测试软件，需要将 CANTest 安装目录下的ControlCAN.dll文件，使用资料包中的ControlCAN.dll文件替换一下。

在这里插入图片描述

三、PC电脑端安装驱动

步骤1：在资料包中找到USB驱动相关的文件

在这里插入图片描述

步骤2：双击USB驱动安装

在这里插入图片描述

步骤3：典型安装，然后下一步

在这里插入图片描述

步骤4：点击安装

在这里插入图片描述

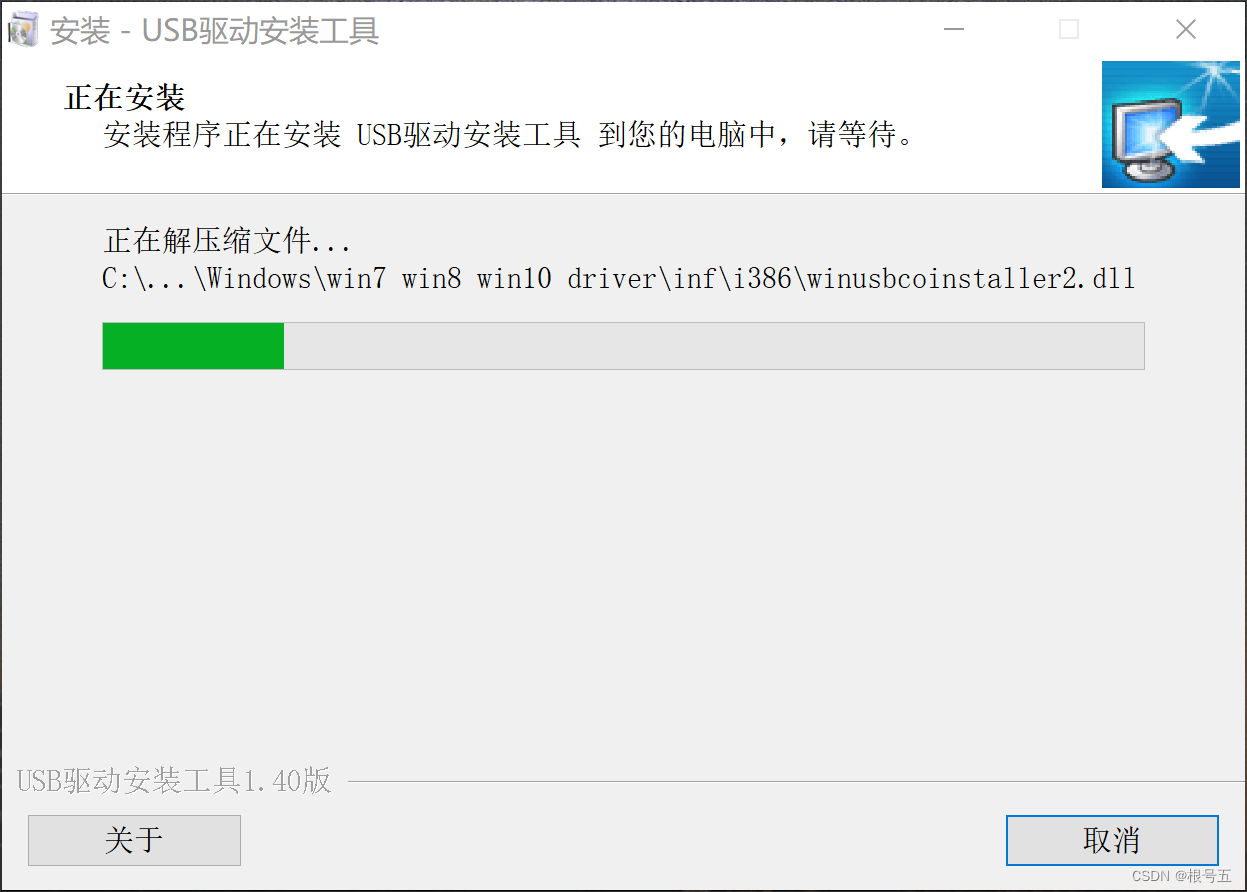

步骤5：安装中。。。

在这里插入图片描述

步骤6：点击下一步

在这里插入图片描述

步骤7：驱动安装完成

在这里插入图片描述

步骤8：在设备管理器中显示

需要连接CAN分析仪，电脑中才可以显示驱动。
在这里插入图片描述
