MAX30100 脉搏血氧仪传感器驱动

1、MAX30100介绍

MAX30100 脉搏血氧仪和心率传感器是一款基于 I2C 的低功耗即插即用生物识别传感器。

在这里插入图片描述

MAX30100 是一款集成脉搏血氧饱和度和心率监测传感器解决方案。它结合了两个 LED、一个光电探测器、优化的光学器件和低噪声模拟信号处理，以检测脉搏血氧饱和度和心率信号。

在这里插入图片描述

MAX30100模块结合了两个 LED、一个光电探测器、优化过的光学器件和低噪声模拟信号处理来检测脉搏血氧饱和度 (SpO2) 和心率 (HR) 信号。

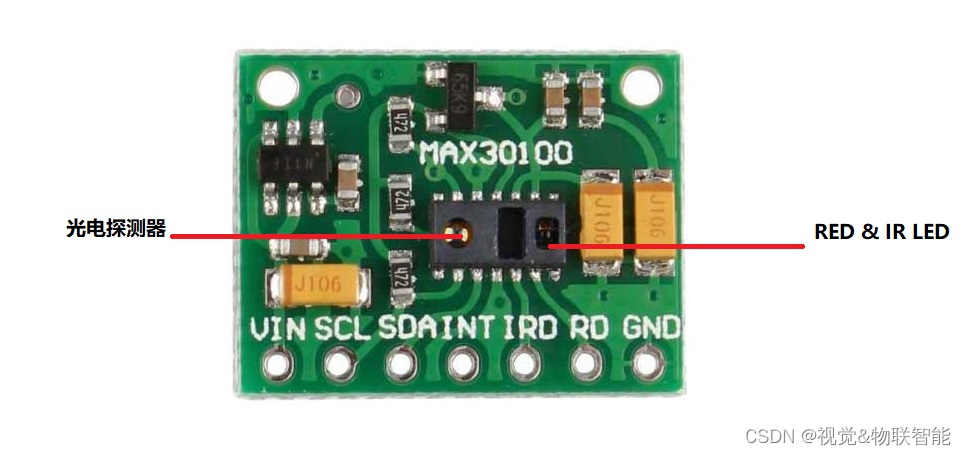

在右侧，MAX30100 有两个 LED——一个 RED 和一个 IR LED。左边是一个非常灵敏的光电探测器。这个想法是你一次点亮一个 LED，检测反射回探测器的光量，然后根据特征，就可以测量血氧水平和心率。

MAX30100 芯片需要两种不同的电源电压：IC 为 1.8V，RED 和 IR LED 为 3.3V。所以模块自带3.3V和1.8V稳压器。这允许将模块连接到任何具有 5V、3.3V 甚至 1.8V 电平 I/O 的微控制器。

MAX30100 最重要的特性之一是其低功耗：MAX30100 在测量过程中的功耗低于 600μA。也可以将MAX30100置于待机模式，其功耗仅为0.7μA。这种低功耗允许在手机、可穿戴设备或智能手表等电池供电设备中实现。
