目录

3.35 OrCAD中怎么产生Cadence Allegro的第一方网表？

3.36 OrCAD与Cadence Allegro的交互式操作应该怎么处理？

3.37 OrCAD软件输出Cadence Allegro第一方网表报错时应该怎么处理？

3.38 OrCAD中怎么产生Cadence Allegro的第三方网表？

3.39 OrCAD输出的Cadence Allegro的第一方网表与第三方网表有什么区别？

3.35 OrCAD中怎么产生Cadence Allegro的第一方网表？

答：第一步，选择原理图的根目录，执行菜单命令“Tools”→“Create Netlist”，或者是单击菜单栏上的[插图]图标，调出产生网表的界面，如图3-68所示。

第二步，在弹出的“Create Netlist”界面中选择“PCB Editor”，产生Cadence Allegro的第一方网表，如图3-69所示。

 图3-69 Cadence Allegro第一方网表参数设置示意图

第三步，输入Cadence Allegro第一方网表时需要注意下面几个地方：

（1）需要勾选“Create PCB Editor Netlist”，才会生成网表。

（2）下面的“Netlist Files”是输出网表的存储路径，不进行更改的话，在当前原理图目录下会自动产生Cadence Allegro的文件夹，里面就是输出的网表。

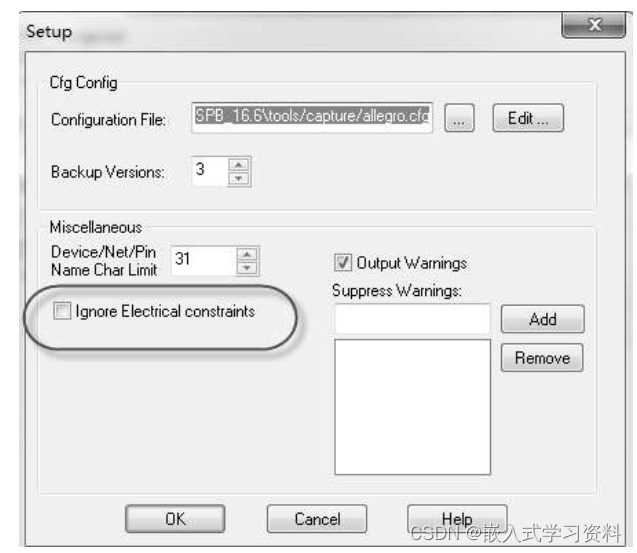

（3）单击右侧的“Setup”按钮，如图3-70所示，勾选“Ignore Electrical Constraints”选项，则忽略掉原理图中所添加的规则。

 图3-70 输出网表设置示意图

3.36 OrCAD与Cadence Allegro的交互式操作应该怎么处理？

答：OrCAD与Cadence Allegro的交互式操作需要满足以下两个要求才可以实现：

• OrCAD输出的是Cadence Allegro的第一方网表，Cadence Allegro导入的是第一方网表，输出的具体方法见第3.35问。

• 执行“Options”→“Preferences”命令，选择“Miscellaneous”选项，如图3-71所示，在“Intertools Communication”选项中，勾上“Enable Intertool Communication”选项，才可以进行交互式操作。

 图3-71 交互式操作示意图

• OrCAD与Cadence Allegro进行交互式操作的方法：首先在Cadence Allegro软件中执行Move命令，然后在OrCAD中框选元器件。这样，Cadence Allegro中会相应地选中框选的元器件进行移动。反之，在Cadence Allegro软件中执行高亮Assign Color命令，高亮元器件或者网络，OrCAD软件中会相应地进行选中。

3.37 OrCAD软件输出Cadence Allegro第一方网表报错时应该怎么处理？

答：使用OrCAD软件进行输出Cadence Allegro第一方网表时，弹出如图3-72所示的界面，表示原理图有错误，不满足Cadence Allegro软件的要求，不能输出网表。

图3-72 输出Cadence Allegro网表报错示意图

在弹出的界面中，找到netlist.log这个文件，原理图中存在的错误在这里有详细描述。这个文件一般存储于输出网表的文件夹下，用写字本文件打开此文件，如图3-73所示，将列表中所列的错误一一解决，即可输出网表文件。

图3-73 原理图错误列表示意图

3.38 OrCAD中怎么产生Cadence Allegro的第三方网表？

答：第一步，选择原理图的根目录，执行菜单命令“Tools”→“Create Netlist”，或者单击菜单栏上的[插图]图标，调出产生网表的界面，如图3-74所示。

图3-74 输出网表示意图

第二步，在弹出的输出网表界面中选择“Other”选项，来输出第三方网表，如图3-75所示。在“Formatters”栏中选择“orTelesis.dll”选项，上面的“Part Value”栏需要用“PCB Footprint”来代替，不然会产生错误。

 第三步，按第二步所说的设置好参数后，在下方的路径中可以选择网表存储的路径，如图3-75所示，默认路径是当前原理图所处的路径。单击“确定”按钮，即可输出第三方网表文件，后缀是.NET的文件就是网表文件。

3.39 OrCAD输出的Cadence Allegro的第一方网表与第三方网表有什么区别？

答：Cadence Allegro的第一方网表与第三方网表有以下几个区别：

• 与Cadence Allegro实现交互式操作的是第一方网表，第三方网表不能实现交互式操作。

• 第三方网表不能将器件的Value属性导入PCB中，输出时以封装属性来代替Value属性，而第一方网表是可以的。

• 网表导入到PCB中时，第三方网表需要事先指定好PCB封装库文件，并产生Device文件，这样才可以将网表导入PCB中，第一方网表则可以直接导入。
