你的第一个基于Vivado的FPGA开发流程实践——二选一多路器

1 原理图

2 开发流程

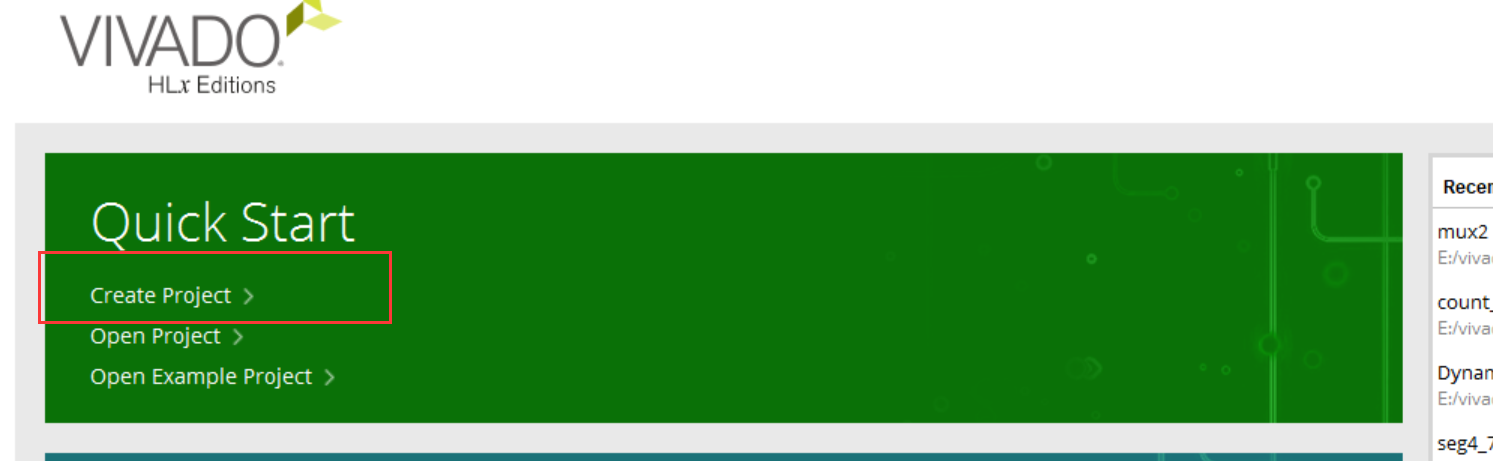

• 首先我们先打开安装好的Vivado软件

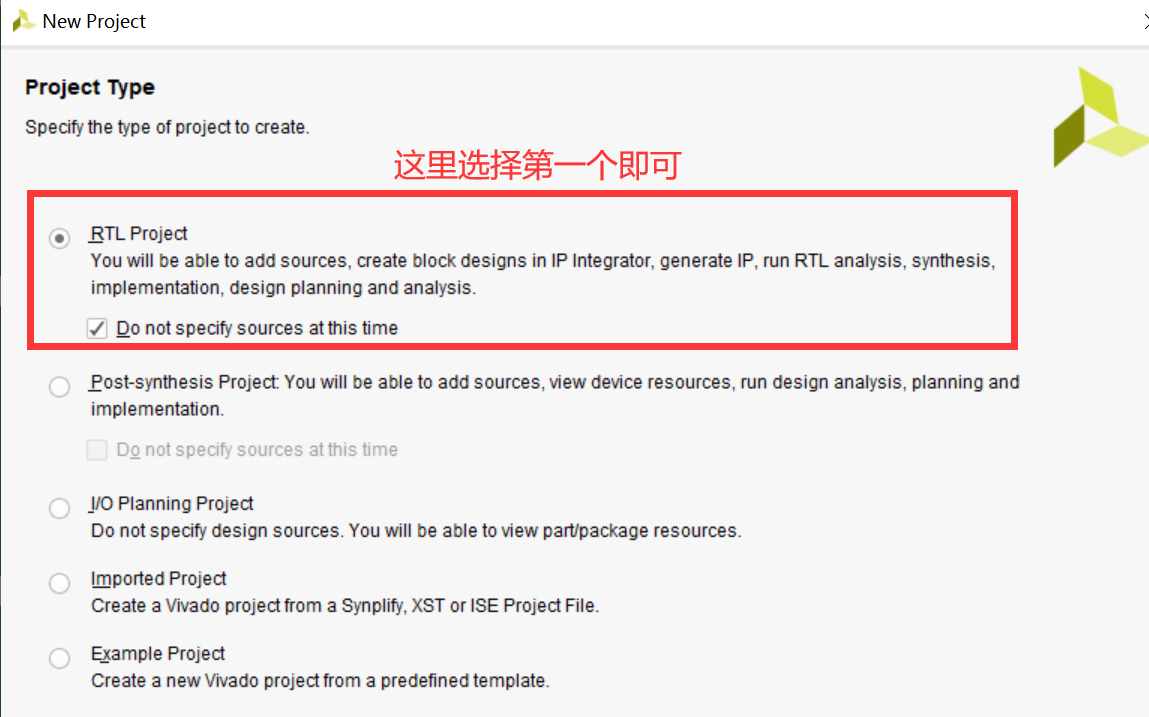

• 创建一个文件

• 选择你的开发板

• 创建一个源文件

现在我们就可以根据原理使用Verilog代码实验这个功能了

module mux2(  //端口列表a,b,sel,out);//交代端口类型input a;input b;input sel;output out;//赋值assign out = (sel==1)?a:b;endmodule

• 运行综合（Run Synthesis）

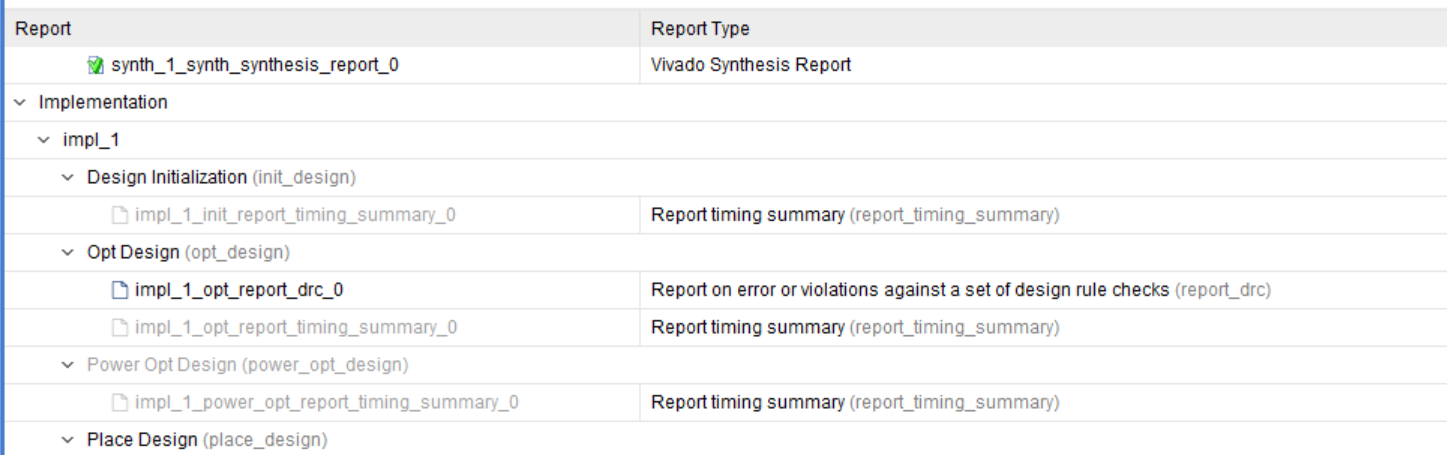

• 然后我们可以观察一下综合运行完生成的report

这里可以看出没什么问题，没有报错

• 仿真的意义

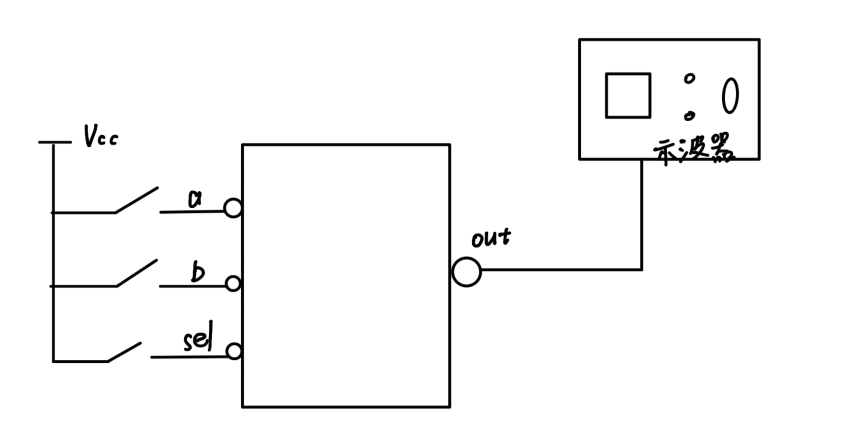

首先我们需要用一张图说明仿真测试的原理/意义

现在开始编写仿真代码，我们首先要知道的是

a、b、sel 共有8组取值，分别是

• 创建仿真文件

• 仿真代码

`timescale 1ns / 1psmodule mux2_tb(//仿真中括号里不用写端口);  //定义仿真文件中的变量//输入reg a;reg b;reg sel;//输出wire out;mux2 UUT(   //相当于把源文件的变量映射（例化）到仿真文件,mux2是源文件的名字，必须一致.a(a),     //源文件的a 对应到 仿真文件 是 a.b(b),.sel(sel),.out(out));initial begin a=0;b=0;sel=0;#200; //延迟200nsa=0;b=0;sel=1;#200; //延迟200nsa=0;b=1;sel=0;#200; //延迟200nsa=0;b=1;sel=1;#200; //延迟200nsa=1;b=0;sel=0;#200; //延迟200nsa=1;b=0;sel=1;#200; //延迟200nsa=1;b=1;sel=0;#200; //延迟200ns              a=1;b=1;sel=1;#200; //延迟200nsend
endmodule

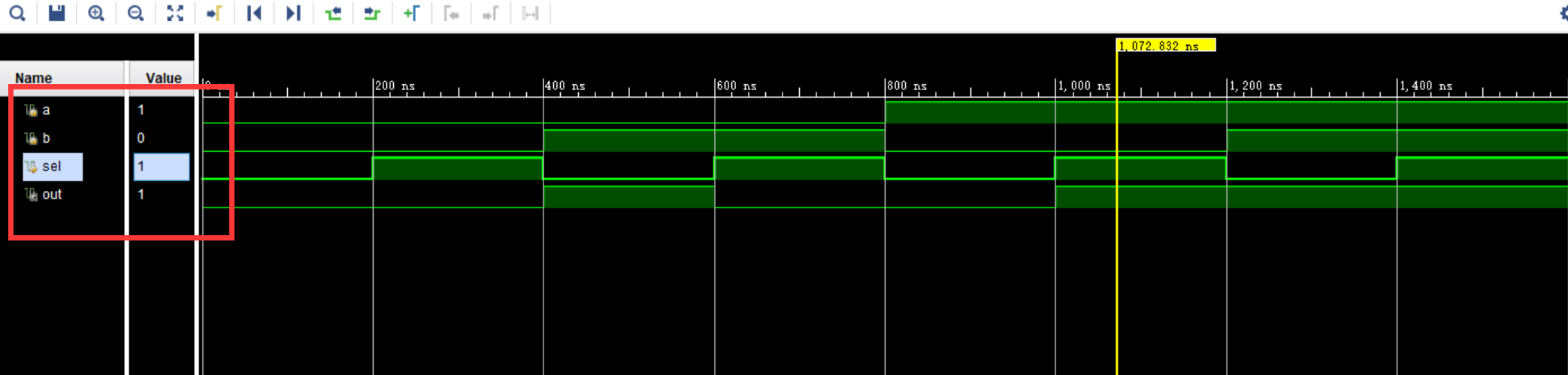

• 功能仿真

我们可以根据左边的这些值 判断功能是否能达成

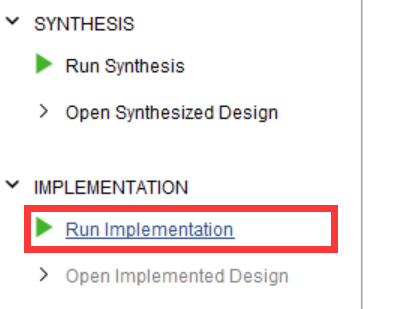

• 布局布线/运行实现（Run Implementation）

• 时序仿真——要在布局布线之后

通过时序仿真我们可以看到 out的变化滞后于信号的变化，这说明out的变化是有一定延迟的，这是合理的

我们还能看到毛刺，原理是（a、b、sel都在变，只要某一次变化中，其中一个的变化优先于另外两个，就会有毛刺）

• 分配管脚

首先open设计

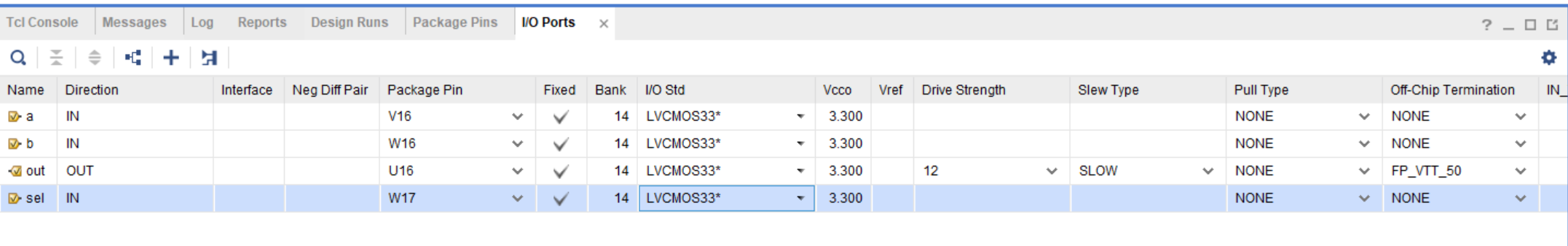

然后分配

选择合适的管脚（要看板子）

然后ctrl+s 保存管脚约束文件

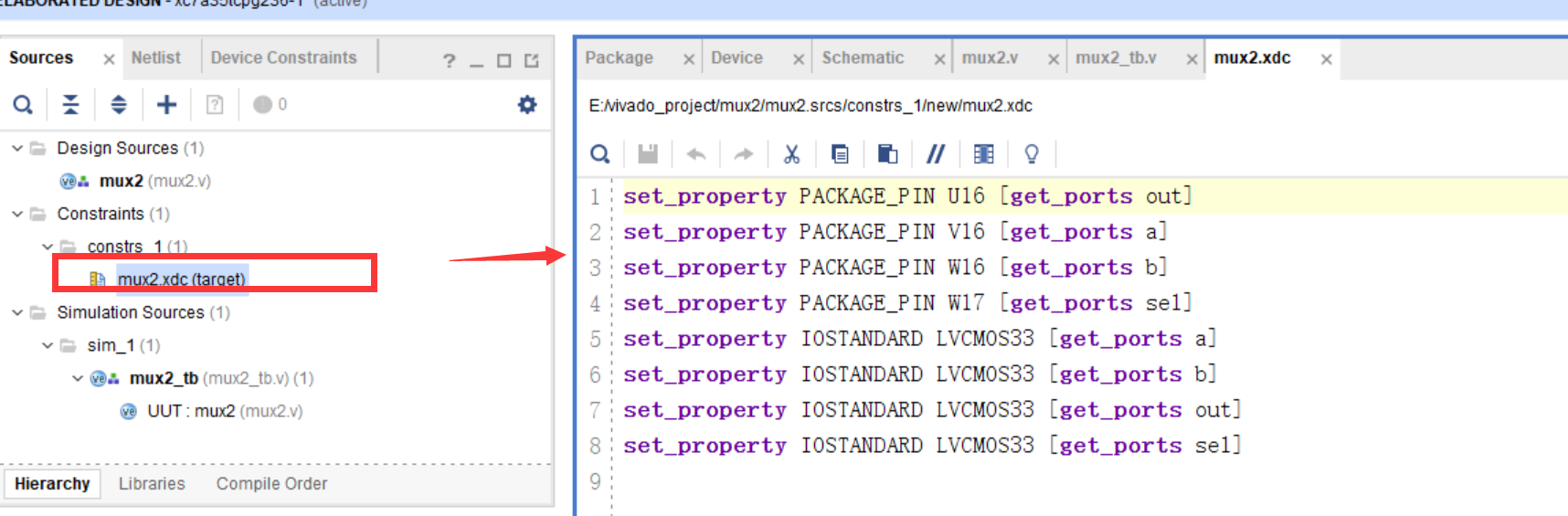

就生成了这样的约束文件

• 创建bit流文件

• 下载文件到板子

首先连接板子到电脑

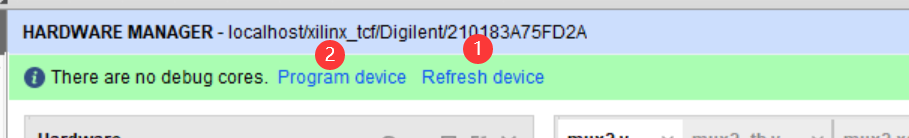

然后refresh device 再 program device

• 检验

图中展示的为 sel = 1 ，a = 1的情况 （out = a = 1 灯亮）
