Allegro阻抗分析指导书

利用Allegro自带的功能可以快速分析信号的阻抗
操作如下

  1. 首先用172版本打开PCB

  2. 把每层厚度和介电常数填写进去
    在这里插入图片描述

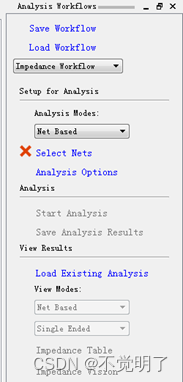

  3. 点击work flow Manager，出现右图对话框
    在这里插入图片描述
    在这里插入图片描述

  4. 选择需要查看的网络
    在这里插入图片描述
    在这里插入图片描述

  5. 点击start Analysis
    在这里插入图片描述

  6. 点击impedance table和impedance vision就可以查看阻抗报表和视图
