SOT23封装
三极管

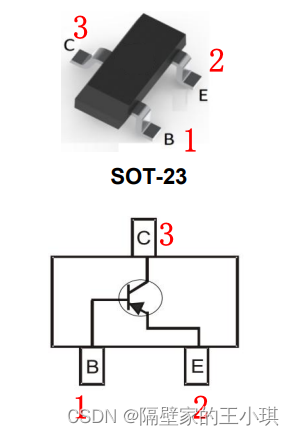

三极管为SOT23封装时，无论是NPN还是PNP。
引脚分布1脚为基极(B)，2脚为发射极(E)，3脚为集电极©。

NPN

PNP

MOS管

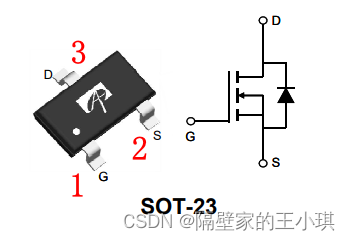

MOS管为SOT23封装时，无论是N-MOS还是P-MOS。
引脚分布1脚为栅极(G)，2脚为源极(S)，3脚为漏极(D)。

N-MOS

P-MOS

SOT223封装

三极管
三极管为SOT223封装时，无论是NPN还是PNP。
引脚分布1脚为基极(B)，2脚为发射极(E)，3脚为集电极©。
在这里插入图片描述

MOS管
MOS管为SOT223封装时，无论是N-MOS还是P-MOS。
引脚分布1脚为栅极，3脚为源极，2、4脚为漏极。有些封装2脚伸出可焊接，有些封装2脚悬空。

在这里插入图片描述

▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁ PS:下面为原理图-PCB-实物图对照 SOT23-NPN-原理图-PCB-实物图

在这里插入图片描述

SOT23-PNP-原理图-PCB-实物图

SOT23-NMOS-原理图-PCB-实物图

SOT23-PMOS-原理图-PCB-实物图

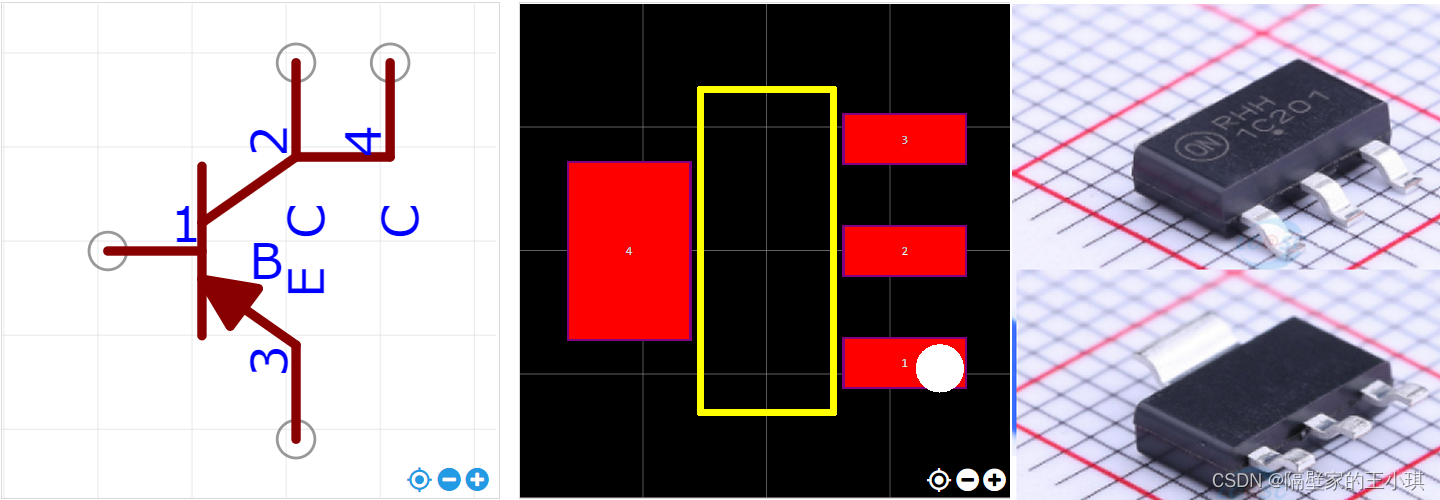

SOT223-NPN-原理图-PCB-实物图

SOT223-PNP-原理图-PCB-实物图

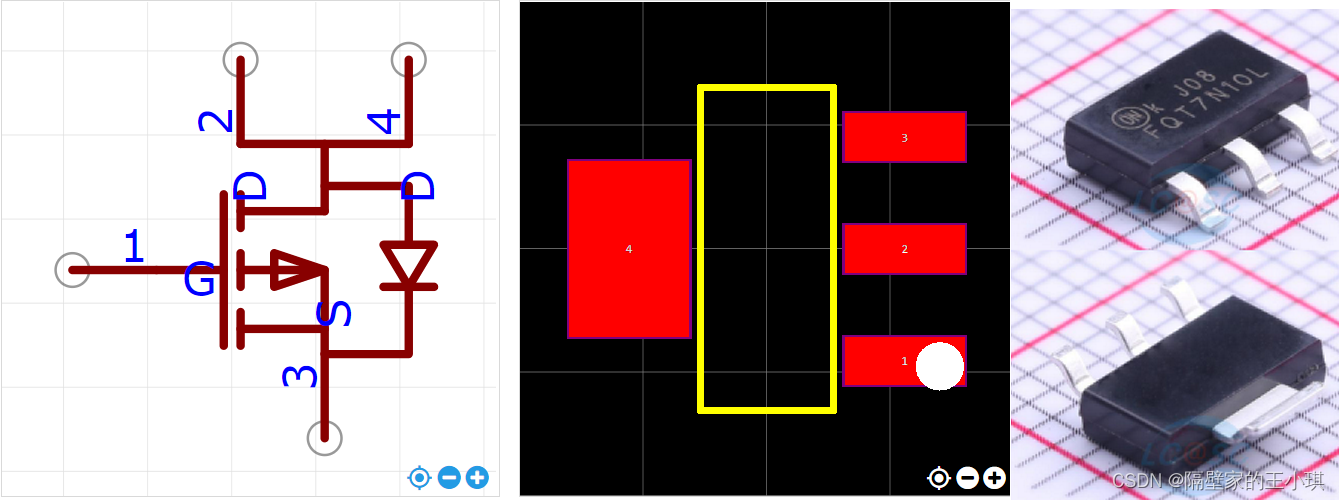

SOT223-NMOS-原理图-PCB-实物图

SOT223-PMOS-原理图-PCB-实物图
在这里插入图片描述
