大家好，最近汇总了2021年oppo哲库招聘手撕代码题目，本文章一共含有以下几个题目：

一，使用握手信号实现跨时钟域数据传输（verilog）

二，自动售卖机（verilog）

三，序列发生器（verilog）

四，根据RTL图编写Verilog程序（verilog）

下面对各自题目分别进行解析：

一，使用握手信号实现跨时钟域数据传输（verilog）

1）题目

分别编写一个数据发送模块和一个数据接收模块，模块的时钟信号分别为clk_a，clk_b。两个时钟的频率不相同。数据发送模块循环发送0-7，在每个数据传输完成之后，间隔5个时钟，发送下一个数据。请在两个模块之间添加必要的握手信号，保证数据传输不丢失。
    模块的接口信号图如下：

其中：
data_req表示数据请求接受信号。当data_out发出时，该信号拉高，在确认数据被成功接收之前，保持为高，期间data应该保持不变，等待接收端接收数据。当数据接收端检测到data_req为高，表示该时刻的信号data有效，保存数据，并拉高data_ack。当数据发送端检测到data_ack，表示上一个发送的数据已经被接收。撤销data_req，然后可以改变数据data。等到下次发送时，再一次拉高data_req。

其中：

clk_a：发送端时钟信号

clk_b：接收端时钟信号

rst_n：复位信号，低电平有效

data_ack：数据接收确认信号

data：发送的数据

data_req：请求接收数据

2）解题逻辑

所谓握手信号即加入一些指示信号，在两个模块间确认数据已经被接受之后再进行下一个数据的传输。一般来说，发送端随数据发出一个数据有效信号，或者称为数据请求接受信号data_req，接收端在data_req有效时，采集数据data，进行缓存或者其他处理，所以要保证在data_req有效期间，也就是还没收到data_ack确认信号之前，传输的数据data不能发生变化。然后接收端发送一个数据确认信号data_ack，告知发送端，数据已经接受，可以开始下一个数据的传输，发送端在接收到data_ack之后，撤销data_req,并可以改变数据，为下一步传输做准备。

①首先是数据发送端，发送数据的标志是data_req拉高，在data_req拉高期间，data需要保持不变，一直到接收端完成数据的接收，即接收端发送data_ack确认信号。所以取data_ack的上升沿信号作为data_req撤销和data_out改变的指示信号。

②同时在data_ack有效之后，开始计数五个时钟，之后发送新的数据，也就是再一次拉高data_req.

③接收端的逻辑较为简单，首先是探测data_req的电平，如果data_req为高，表示有数据正在传输，则保存该时刻的数据，然后拉高data_ack告知发送端数据已经接收，直到发送端撤销data_req。

3）代码：

其中：

shakehand_tx是发送模块；

shakehand_rx是发送模块；

shakehand_top是顶层模块，负责将上述两个模块端口连接；

shakehand_top_TB是shakehand_top的仿真文件；

`timescale 1ns / 1ps
/
module shakehand_tx(input clk_a,input rst_n,input data_ack,output reg [3:0]data,output reg data_req,output [3:0] cnt);reg data_ack_r1,data_ack_r2;
always@(posedge clk_a or negedge rst_n)
beginif(rst_n==0)begindata_ack_r1 <= 1'b0;data_ack_r2 <= 1'b0;endelsebegindata_ack_r1 <= data_ack;data_ack_r2 <= data_ack_r1;end
endalways@(posedge clk_a or negedge rst_n)
beginif(rst_n==0 || (data == 4'd8))begindata <= 4'b0;			endelseif(data_ack_r1 && !data_ack_r2 )begindata<= data +1'b1 ;end	elsebegindata<= data   ;end
endreg [3:0] cnt=4'd0 ;
always@(posedge clk_a or negedge rst_n)
beginif(rst_n==0 || (data_ack_r1 && !data_ack_r2) )cnt <= 4'b0;else	if( data_req==1'b1) //捕捉上升沿				cnt<= cnt   ;				else				cnt<= cnt + 1'b1;endalways@(posedge clk_a or negedge rst_n)
beginif(rst_n==0 ||(data_ack_r1 && !data_ack_r2)  )		data_req <= 1'b0;			else	if(cnt ==4'd4)			data_req<= 1'b1  ;				else			data_req<= data_req ;		endendmodule

下面是rx：

`timescale 1ns / 1ps
///
module shakehand_rx(input clk_b,input rst_n,output reg data_ack,input [3:0]data,input data_req,output [3:0] data_reg);
reg [3:0] data_reg=4'd0;
reg data_req_r1,data_req_r2;
always@(posedge clk_b or negedge rst_n)
beginif(rst_n==0)begindata_req_r1 <= 1'b0;data_req_r2 <= 1'b0;endelsebegindata_req_r1 <= data_req;data_req_r2 <= data_req_r1;end
endalways@(posedge clk_b or negedge rst_n)
beginif(rst_n==0)begindata_ack <= 1'b0;data_reg <= 4'd0;endelse if(data_req_r1 && !data_req_r2)begindata_ack <= 1'b1;data_reg <= data;end	elsebegindata_ack <= 1'b0;data_reg <= data_reg;end
endendmodule

下面是top：

`timescale 1ns / 1ps
/
module shakehand_top(
input sys_clk,
input rst_n,
output [3:0] data,
output data_ack,
output data_req,
output [3:0] cnt,
output [3:0] data_reg,
output clk_a,
output clk_b);
reg [15:0] cnt_clk=16'd0;
always@(posedge sys_clk or negedge rst_n)
beginif(rst_n==0 || cnt_clk ==16'b0000_0000_1111_1111) cnt_clk <= 16'd0;else cnt_clk <= cnt_clk + 1'b1;
endreg  clk_a = 1'd0;
reg  clk_b = 1'd0;
always@(posedge sys_clk or negedge rst_n)
beginif(rst_n==0 || cnt_clk[2:0] ==3'd4) clk_a <= 1'd0;else if(cnt_clk[2:0] == 3'd0) clk_a <= 1'b1;	 else clk_a <= clk_a;
endalways@(posedge sys_clk or negedge rst_n)
beginif(rst_n==0 || cnt_clk[3:0] ==4'd8) clk_b <= 1'd0;else if(cnt_clk[3:0] == 4'd0)clk_b <= 1'b1;	elseclk_b <= clk_b;
end	  wire [3:0] data;
wire data_req;
wire data_ack;
wire [3:0] cnt;
wire [3:0] data_reg;
shakehand_tx myshakehand_tx
(.clk_a(clk_a),			//input.rst_n(rst_n),			//input.data_ack(data_ack),	//input.data(data),			//output.data_req(data_req),	//output.cnt(cnt));shakehand_rx myshakehand_rx
(.clk_b(clk_b),			//input.rst_n(rst_n),			//input.data_ack(data_ack),//output.data(data),				//input.data_req(data_req),		//input.data_reg(data_reg));endmodule

 下面是TB：

`timescale 1ns / 1psmodule shakehand_top_TB;// Inputsreg sys_clk;reg rst_n;// Outputswire [3:0] data;wire data_ack;wire data_req;wire [3:0] cnt;wire [3:0] data_reg;wire clk_a;wire clk_b;// Instantiate the Unit Under Test (UUT)shakehand_top uut (.sys_clk(sys_clk), .rst_n(rst_n), .data(data), .data_ack(data_ack), .data_req(data_req), .cnt(cnt), .data_reg(data_reg),.clk_a(clk_a),.clk_b(clk_b));initial begin// Initialize Inputssys_clk = 0;rst_n = 0;// Wait 100 ns for global reset to finish#100;rst_n = 1;forever begin#500 sys_clk = ~sys_clk;end// Add stimulus hereendendmodule

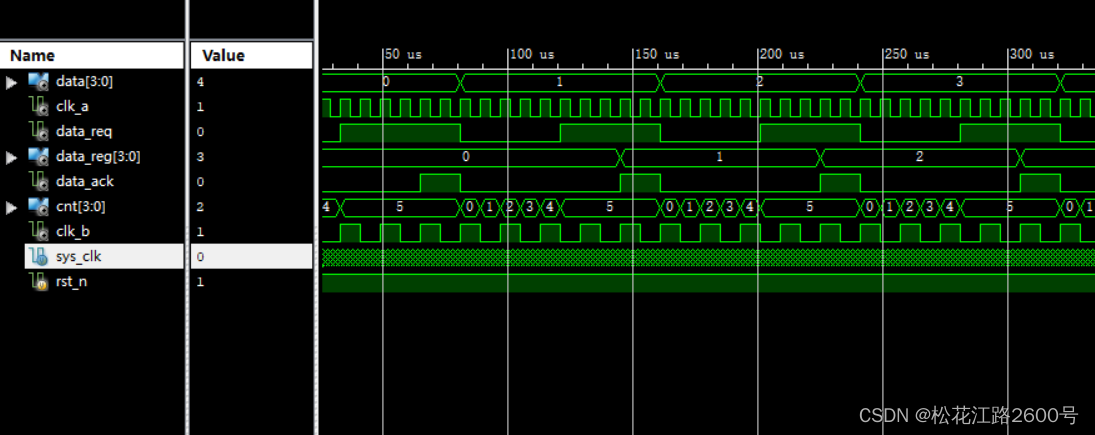

4）仿真结果：

 为了说明结果，对图3进行放大得到图4：

 下面对图4进行解释：

①在A时刻，clk_a下cnt计数到4开始传输数据，data_req变1；

②在B时刻，clk_b下的data_ack捕捉到data_req则data_ack变1，开始接受数据，所以data_reg变1；

③在C时刻，clk_a下的data_req变0则表示结束本次传输，cnt开始从0计数准备下一次传输。同时，clk_b下的data_ack变0，表示传输结束。
