眼内衍射透镜的设计与分析
创始人
2024-03-22 16:15:42

1. 摘要

如今，多焦点眼内透镜移植已广泛用于白内障的治疗。作为其优势特点之一，衍射眼内透镜为病患提供了很好的远近景性能。这种透镜经常在Zemax OpticStudio 中采用binary2面型进行设计。在本示例中，我们阐述了如何将初始设计导入VirtualLab Fusion，并利用实际的二元结构对透镜系统建模。通过改变二元结构的高度，进一步研究了衍射透镜的性能。

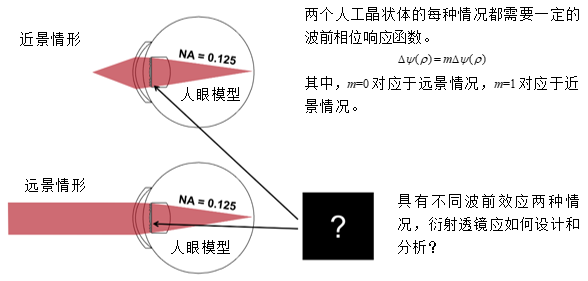

2. 衍射透镜的设计目标

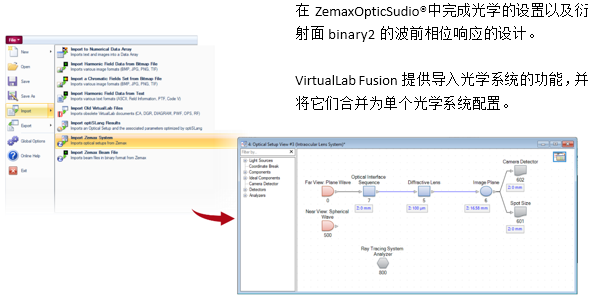

3. 由OpticStudio导入光学系统


4. 远景：OpticStudio导入的一致性


5. 近景：OpticStudio导入的一致性


6. 结构设计：衍射元件轮廓高度

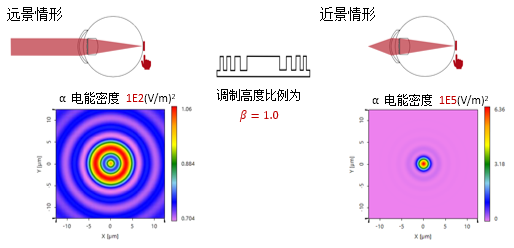

7. 结构设计：高度调制1.00


8. 结构设计：高度调制0.95

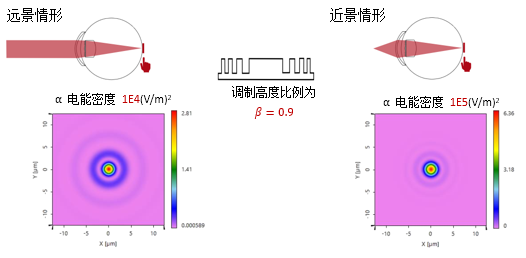

9. 结构设计：高度调制0.9

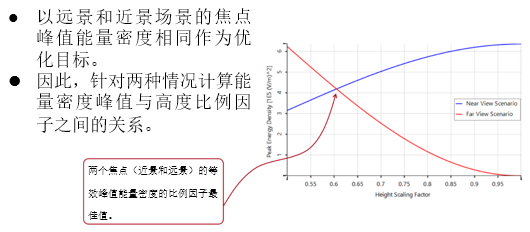

10. 结构设计：寻找最优化比例因子

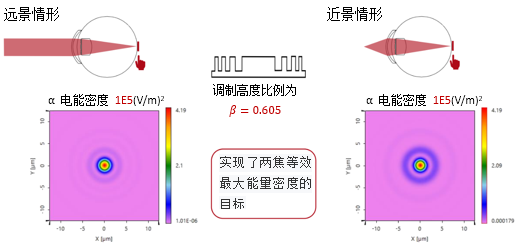

11. 结构设计：优化高度调制0.605

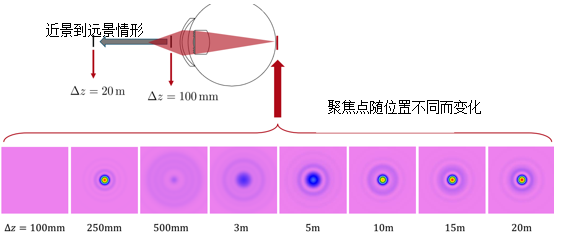

12. 有近景到远景聚焦变化说明

13. VirtualLab Fusion 一瞥

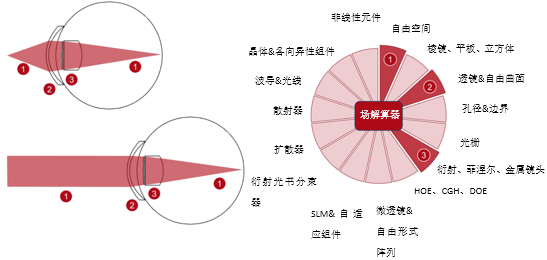

14. ：VirtualLab Fusion中的工作流

 由Zemax文件载入不同的透镜

- 由Zemax导入光学系统[Use Case]

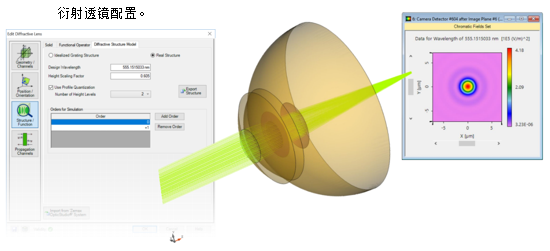

 配置衍射透镜

 配置参与运行

- 参数运行文档的使用


15. VirtualLab Fusion 技术

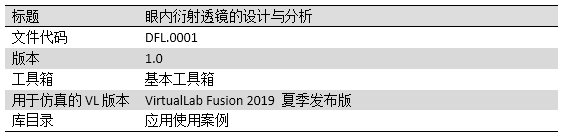

16. 文件信息
