第三章 散点图 scatter

参考自官方文档：https://matplotlib.org/stable/api/_as_gen/matplotlib.axes.Axes.scatter.html#matplotlib.axes.Axes.scatter

matplotblib 绘制散点图常用参数：

• x, y：一个或者多个点的位置；
• s：标记大小(以点**2为单位)（印刷点为1/72；
• c：标记颜色。可选值：
  • 使用cmap和范数将n个数字的标量或序列映射到颜色。
  • 行为RGB或RGBA的2D阵列。
  • 长度为n的一系列颜色。
  • 单色格式字符串。
• marker：标记样式，默认 "o"，更多标记符号参考 https://matplotlib.org/stable/api/markers_api.html#module-matplotlib.markers。
• cmap：用于将标量数据映射到颜色的Colormap实例或注册的Colormap名称。
• norm：在使用cmap映射到颜色之前，用于将标量数据缩放到[0，1]范围的归一化方法。默认情况下，使用线性缩放，将最小值映射到0，将最大值映射到1。
• alpha：alpha混合值，介于0（透明）和1（不透明）之间。
• linewidths：线条粗细。
• edgecolors：边缘颜色。可选 {'face', 'none', None}

3.1 官方例子

以下例子来自 matplotlib 官方

https://matplotlib.org/stable/gallery/lines_bars_and_markers/scatter_demo2.html#sphx-glr-gallery-lines-bars-and-markers-scatter-demo2-py

import numpy as np
import matplotlib.pyplot as plt
import matplotlib.cbook as cbook# Load a numpy record array from yahoo csv data with fields date, open, high,
# low, close, volume, adj_close from the mpl-data/sample_data directory. The
# record array stores the date as an np.datetime64 with a day unit ('D') in
# the date column.
price_data = (cbook.get_sample_data('goog.npz', np_load=True)['price_data'].view(np.recarray))
price_data = price_data[-250:]  # get the most recent 250 trading daysdelta1 = np.diff(price_data.adj_close) / price_data.adj_close[:-1]# Marker size in units of points^2
volume = (15 * price_data.volume[:-2] / price_data.volume[0])**2
close = 0.003 * price_data.close[:-2] / 0.003 * price_data.open[:-2]fig, ax = plt.subplots()
ax.scatter(delta1[:-1], delta1[1:], c=close, s=volume, alpha=0.5)ax.set_xlabel(r'$\Delta_i$', fontsize=15)
ax.set_ylabel(r'$\Delta_{i+1}$', fontsize=15)
ax.set_title('Volume and percent change')ax.grid(True)
fig.tight_layout()plt.show()

绘制的效果如下：

这个例子需要注意以下几个方面：

• 官方的例子基本上都不再直接使用 plt 直接进行绘制，而是在 figure() 后返回的第二个对象进行操作；
• 并且这里提供了 latex 公式的转换功能；
• 当遇到这方面的需求，比如绘制论文实验图片，可以考虑参考这个例子。

3.2 官方例子 2

https://matplotlib.org/stable/plot_types/basic/scatter_plot.html#sphx-glr-plot-types-basic-scatter-plot-py

这个例子更加简单，代码如下：

import matplotlib.pyplot as plt
import numpy as npplt.style.use('_mpl-gallery')# make the data
np.random.seed(3)
x = 4 + np.random.normal(0, 2, 24)
y = 4 + np.random.normal(0, 2, len(x))
# size and color:
sizes = np.random.uniform(15, 80, len(x))
colors = np.random.uniform(15, 80, len(x))# plot
fig, ax = plt.subplots()ax.scatter(x, y, s=sizes, c=colors, vmin=0, vmax=100)ax.set(xlim=(0, 8), xticks=np.arange(1, 8),ylim=(0, 8), yticks=np.arange(1, 8))plt.show()

绘制效果如下：

3.3 线性回归例子

import matplotlib.pyplot as plt
import numpy as np# Fixing random state for reproducibility
np.random.seed(19680801)x = np.arange(0.0, 50.0, 2.0)
y = x ** 2 + np.random.rand(*x.shape) * 30.0
sizes = np.random.rand(*x.shape) * 800 + 500fig, ax = plt.subplots()
ax.scatter(x, y, sizes, c="green", alpha=0.5, marker=r'$\clubsuit$',label="Luck")
ax.set_xlabel("Leprechauns")
ax.set_ylabel("Gold")
ax.legend()
plt.show()

绘制结果为：

3.4 多类型散点图

这里以三类散点图为例

import numpy as np
import matplotlib.pyplot as pltnp.random.seed(19680801)fig, ax = plt.subplots()
for color in ['tab:blue', 'tab:orange', 'tab:green']:n = 50x, y = np.random.rand(2, n)scale = 200.0 * np.random.rand(n)ax.scatter(x, y, c=color, s=scale, label=color,alpha=0.3, edgecolors='none')ax.legend()
ax.grid(True)plt.show()

绘制结果为：

3.5 极轴上的散点图

摘录自 https://matplotlib.org/stable/gallery/pie_and_polar_charts/polar_scatter.html#sphx-glr-gallery-pie-and-polar-charts-polar-scatter-py

import numpy as np
import matplotlib.pyplot as plt# Fixing random state for reproducibility
np.random.seed(19680801)# Compute areas and colors
N = 150
r = 2 * np.random.rand(N)
theta = 2 * np.pi * np.random.rand(N)
area = 200 * r**2
colors = thetafig = plt.figure()
ax = fig.add_subplot(projection='polar')
c = ax.scatter(theta, r, c=colors, s=area, cmap='hsv', alpha=0.75)
plt.show()

绘制效果如下：

类似图片的绘制推荐参考官网地址：https://matplotlib.org/stable/gallery/pie_and_polar_charts/polar_scatter.html#sphx-glr-gallery-pie-and-polar-charts-polar-scatter-py

3.6 三维散点图

import matplotlib.pyplot as plt
import numpy as np# Fixing random state for reproducibility
np.random.seed(19680801)def randrange(n, vmin, vmax):"""Helper function to make an array of random numbers having shape (n, )with each number distributed Uniform(vmin, vmax)."""return (vmax - vmin)*np.random.rand(n) + vminfig = plt.figure()
ax = fig.add_subplot(projection='3d')n = 100# For each set of style and range settings, plot n random points in the box
# defined by x in [23, 32], y in [0, 100], z in [zlow, zhigh].
for m, zlow, zhigh in [('o', -50, -25), ('^', -30, -5)]:xs = randrange(n, 23, 32)ys = randrange(n, 0, 100)zs = randrange(n, zlow, zhigh)ax.scatter(xs, ys, zs, marker=m)ax.set_xlabel('X Label')
ax.set_ylabel('Y Label')
ax.set_zlabel('Z Label')plt.show()

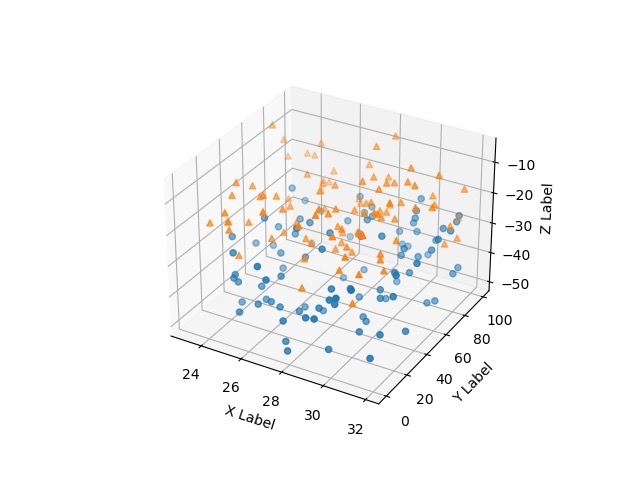

绘制效果如下：

3.7 本章总结

绘制自己需要的散点图的步骤大致如下：

1. 明确自己需要绘制的散点图类型；
2. 确保待绘制图片的数据没有问题；
3. 复制类似的例子源码，根据参数说明修改参数，绘制符合个性化需求的图片。

Smileyan
2022.12.6 22:00
