整流桥是将交流转化为直流的集成电路设备，主要用于开关电源或逆变电源的整流电路。接下来，让我们了解GBU808整流桥，以及GBU808整流桥如何测好坏的方法。

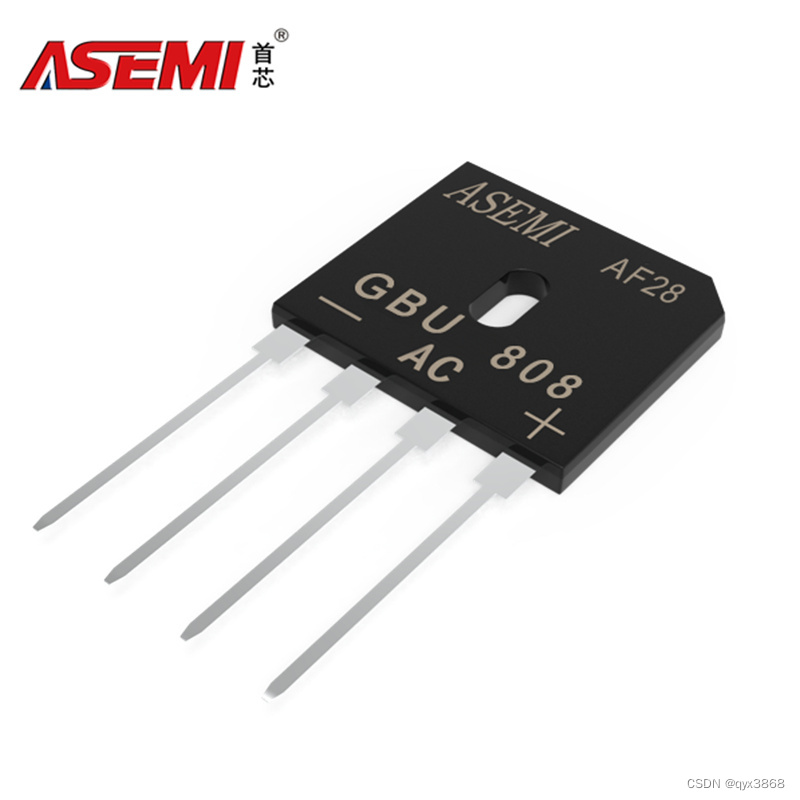

整流桥GBU808的结构

整流桥GBU808有四只脚分别是AC输入两只脚，用符号~表示。直流输出正负两只脚，分别用符号﹢、﹣表示。

GBU808整流桥如何测好坏？

根据二极管的单向导通特性，我们可以这样测量它的好坏。首先准备万用表。

方法一：测试二极管两端的电阻

该方法是根据二极管的单向导通性原理进行测量，实际上是测试二极管的正反向电阻值。一般来说，好的二极管具有正电阻值，反向电阻值无限大。

1、将万用表的红表笔连接到GBU808整流桥的负极，黑笔分别连接两个交流脚。

若有阻值，则表明整流桥负极与交流端良好。

如果此时电阻为零，则表明整流桥的负极和交流端不好。

2、将万用表的黑表笔连接到GBU808整流桥的正极，黑笔分别连接两个交流脚。

若有阻值，则表明整流桥正极与交流输入端良好。

如果此时电阻为零，则表明整流桥正极和交流输入端不好。

方法二：利用二极管档位测试整流桥GBU808内二极管两端的压降。如果测量值为整流桥内二极管的参考值或近似值，则整流桥内二极管良好。如果测量值无限大或参数不一致，则整流桥内二极管损坏。

结论：如果您对GBU808非常了解，可以直接使用万用表通断档位来测试整流桥的四个引脚之间是否会发出滴滴声。如果整流桥的任何两个引脚相通，则整流桥坏，不能正常使用。
