er图是什么

er图是什么：

er图也称实体-咨询图(Entity Relationship Diagram)，提供了示意实体类型、属性和咨询的方法，用来形容事实环球的概念模型。

ER模型较早由Peter Chen（陈品山）于1976年提出，它在数据库设计畛域获取了宽泛的认同，但很少用作实践数据库治理系统的数据模型。

1、ER图的成分：

矩形框：示意实体，在框中记入实体名。

菱形框：示意咨询，在框中记入咨询名。

椭圆形框：示意实体或咨询的属性，将属性名记入框中。

关于主属性名，则在其称号下参差下划线。

连线：实体与属性之间；实体与咨询之间；咨询与属性之间用直线相连，并在直线上标注咨询的类型。

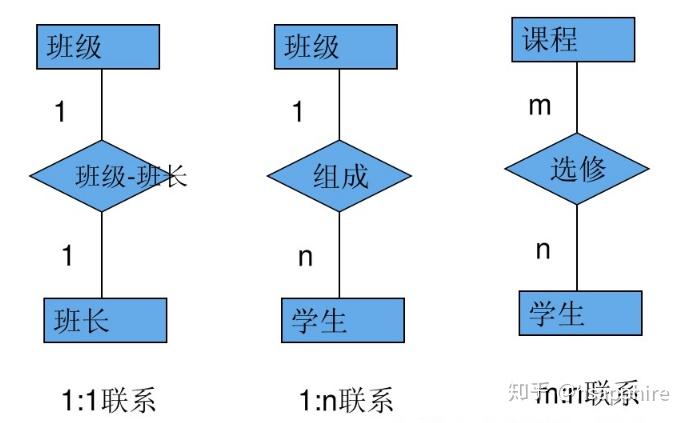

（关于一对一咨询，要在两个实体连线方向各写1； 关于一对多咨询，要在一的一方写1，多的一方写N；关于多对多相关，则要在两个实体连线方向各写N,M。

)

2、构图因素：实体型、属性和咨询，其示意方法为：

（1）实体：普通以为，主观上可以相互辨别的事物就是实体，实体可以是详细的人和物，也可以是形象的概念与咨询。

主要在于一个实体能与另一个实体相区别，具备相反属性的实体具备相反的特色和性质。

用实体名及其属性名汇合来形象和描写同类实体。

在E-R图中用矩形示意，矩形框内写明实体名；比如在校生张三、在校生李四都是实体。

假设是弱实体的话，在矩形外面再套实线矩形。

（2）属性：实体所具备的某一个性，一个实体可由若干个属性来描写。

属性不能脱离实体，属性是相对实体而言的。

在E-R图中用椭圆形示意，并用无向边将其与相应的实体衔接起来；比如在校生的姓名、学号、性别、都是属性。

假设是多值属性的话，在椭圆形外面再套实线椭圆。

假设是派生属性则用虚线椭圆示意。

（3）咨询：咨询也称相关，消息环球中反映实体外部或实体之间的关联。

实体外部的咨询理论是指组成实体的各属性之间的咨询；实体之间的咨询理论是指不同实体集之间的咨询。

E-R模型的作用

ER模型罕用于消息系统设计中；比如它们在概念结构设计阶段用来形容消息需求和/或要存储在数据库中的消息的类型。

然而数据建模技术可以用来形容特定论域（就是感兴味的区域）的任何本体（就是对经常使用的术语和它们的咨询的概述和分类）。

在基于数据库的消息系统设计的状况下，在前面的阶段（理论叫做逻辑设计），概念模型要映射到逻辑模型如相关模型上；它依无所谓在物理设计时期映射到物理模型上。

留意，有时这两个阶段被一同称为“物理设计”。

裁减资料：

E-R模型的组成：

E-R图模型的组成是由实体，属性和咨询。

其中实体是一个数据的经常使用者，其代表软件系统中主观存在的生存中的实物，如人、生物，物体、列表、部门、名目等.而同一类实体就导致了一个实体集。

实体的外延用实体类型来示意。

实体类型是对实体集中实体的定义。
