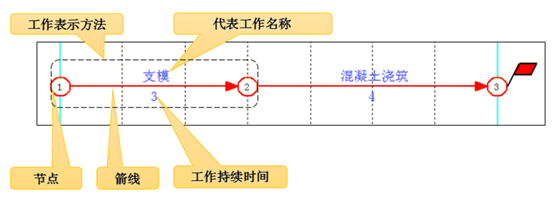

网络图：是由箭头、节点、线组成的有向有序的网络图。 它用于表示工作过程。 每个作业都有两个节点，用圆圈和方向箭头表示。 组成，箭头的长度代表施工周期的长短。

水平图：也称为甘特图（Gantt Chart）和条形图（Bar Chart）。 它使用条形图来显示项目、进度表和其他与时间相关的系统进度随时间的内部关系。 以提议者亨利·劳伦斯·甘特先生的名字命名。

画图时推荐使用软件：广联达斑马进度计划。 该软件非常容易上手。 可同时通过绘图表格生成双码网络图、水平条形图和单码网络图。 另外，它还适用于进度管理等，是一款非常难得的国产软件。 接下来我们就用这个软件来进行规划。

步骤一：前往广联达斑马官网下载最新版本。 下载完成后，双击安装——继续下一步直至完成（仅支持Windows系统西西网络图绘制软件 破解版，MAC系统需要安装虚拟机）——如果您已经注册了账号，直接短信登录，如果您没有帐户，只需点击【试用】，安装完成后运行即可。

第二步：打开软件并创建一个空白计划。 （软件内置了很多案例模板，也可以直接选择）

点击【空白计划】后，输入计划名称、所需开始时间、简介等，不需要输入。

然后点击创建，进入编辑页面：

第三步，开始绘制平面图：

1.设置工作时间-节假日时间等：点击日历即可设置工作时间、节假日时间

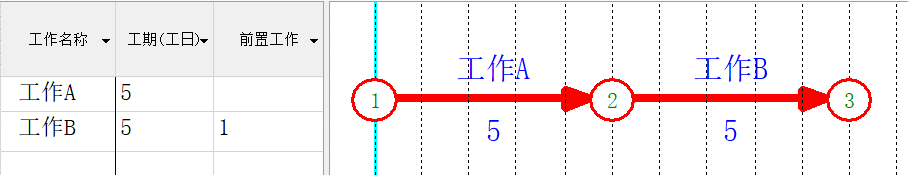

2.添加作业名称-输入工期（直接在左侧表格中输入即可，右侧网络图会自动生成）

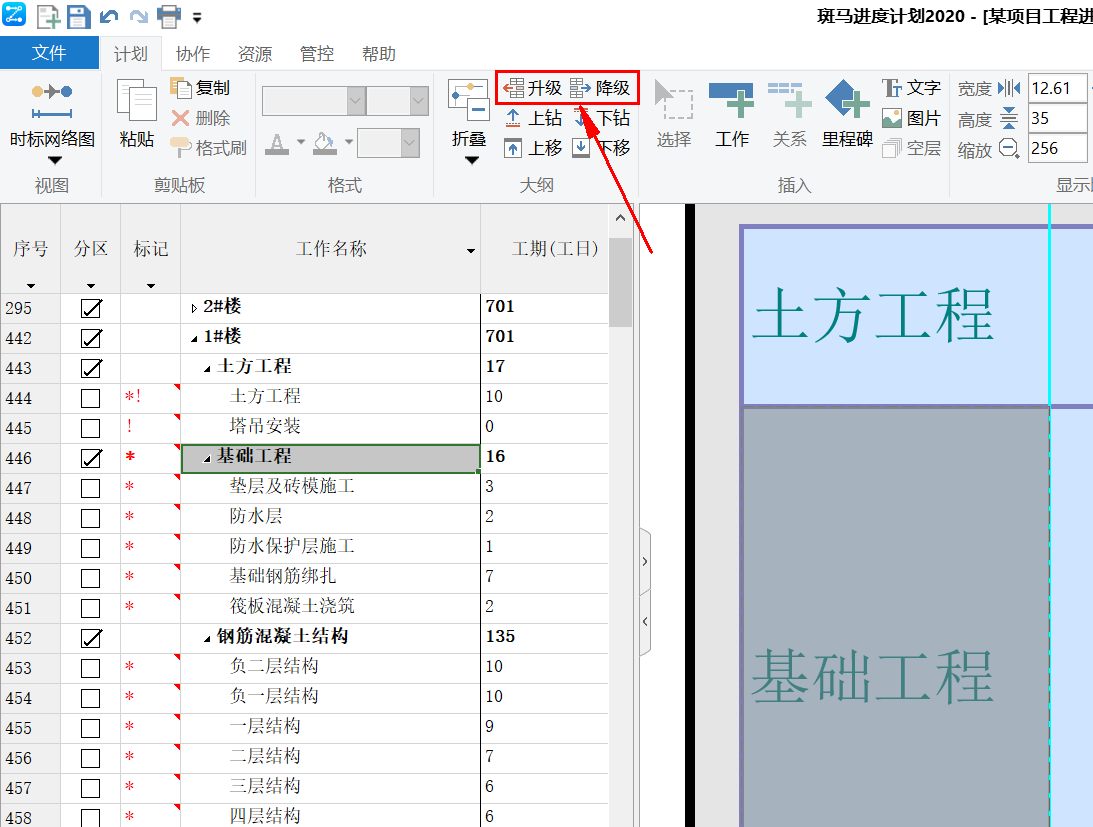

3. 设置工作级别。 单击工具栏上的“升级”或“降级”，设置工作级别。 同时会在网络图中以分区的形式显示出来。

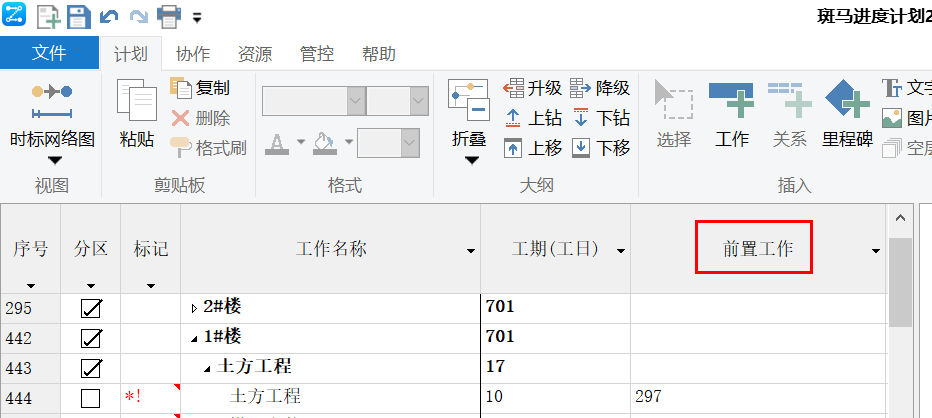

设置任务关系：直接在前台任务栏输入：

可以输入FS\SS\FF\SF四种逻辑关系：（S=开始西西网络图绘制软件 破解版，F=结束）

FS关系表达式

FS：例：工作A完成后，工作B就可以开始

FS+N：示例：工作 B 只能在工作 A 完成后 3 天才能开始。

FS-N：示例：工作 B 只能在工作 A 完成前 3 天开始。

SS关系表达

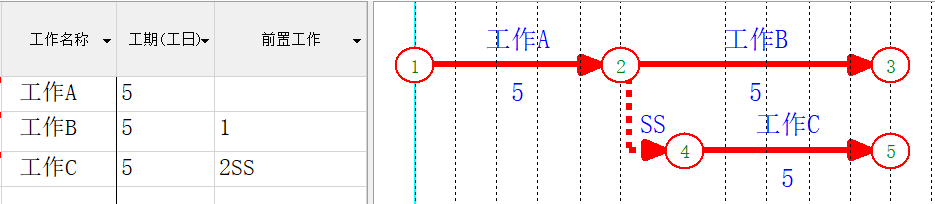

SS：示例：工作C只能在工作B开始后才能开始。

SS+N：示例：作业 C 只能在作业 B 开始后 3 天开始。

SS-N：示例：作业B开始前3天，​​作业C可以开始

FF关系表达式

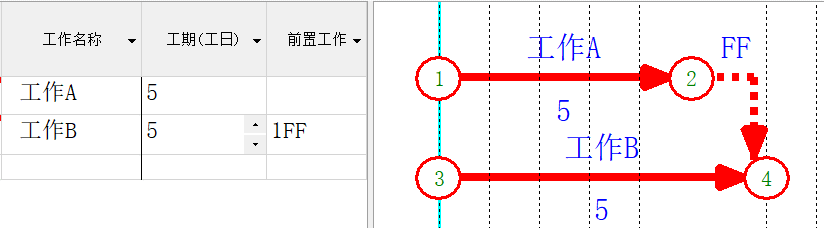

FF：例：工作A完成后才能完成工作B。

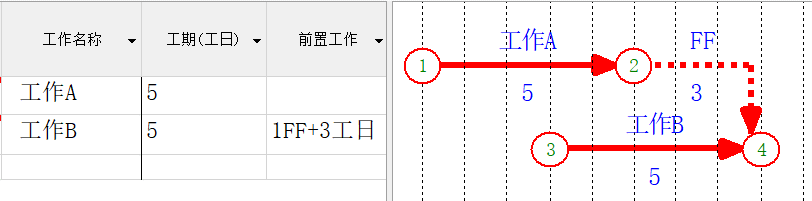

FF+N：示例：工作 A 完成后 3 天才能完成工作 B。

FF-N：示例：工作 B 可以在工作 A 完成前 3 天完成。

SF关系表达式

SF：例：工作A开始后才能完成工作B。

SF+N： 示例：作业 A 开始后 3 天即可完成作业 B。

SF-N：示例：工作 B 可以在工作 A 开始前 3 天完成。

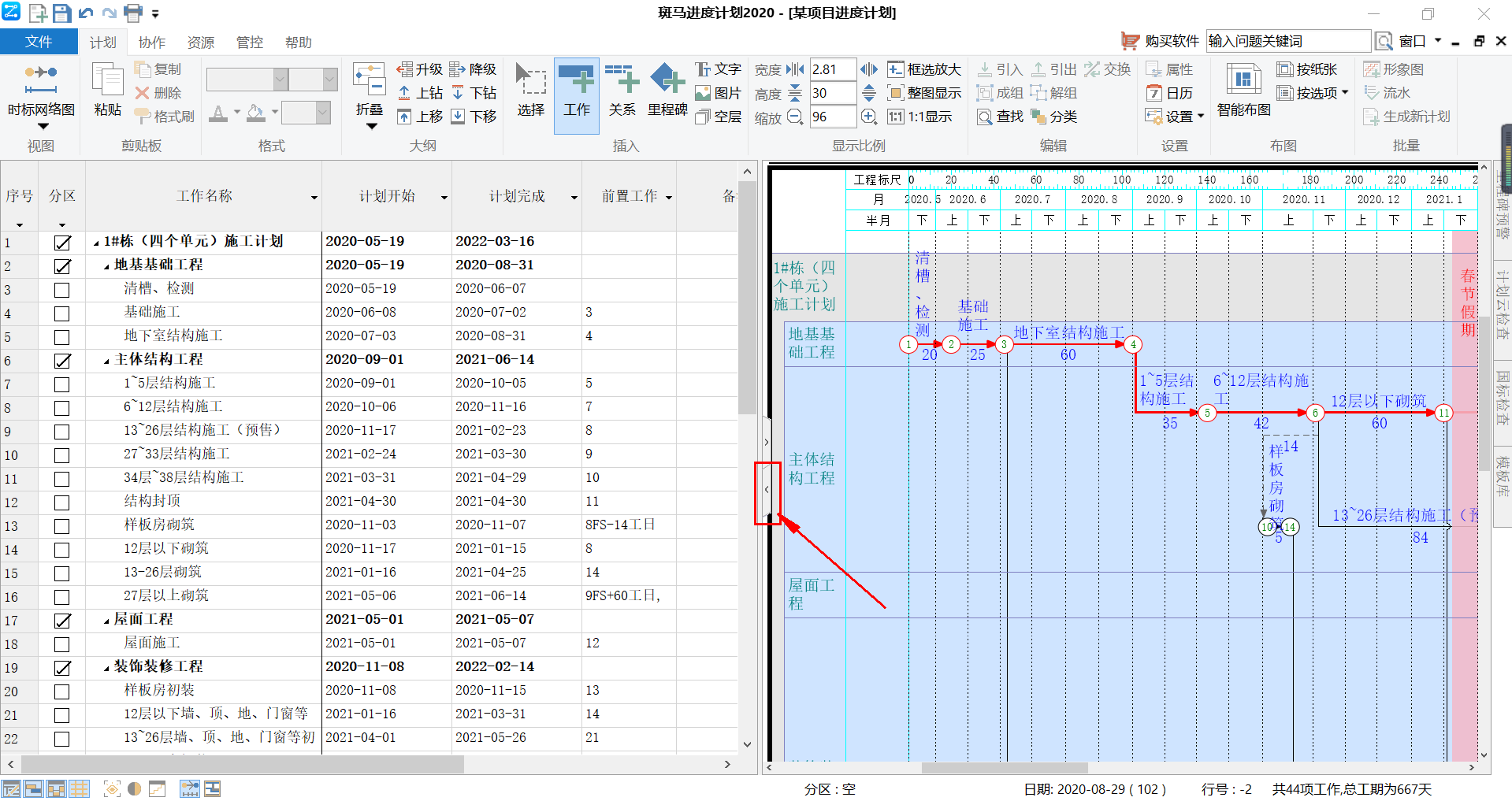

关系完成后，可以直接生成双码网络图：点击如下图左侧的小按钮即可隐藏表格。

下图是网络图：

注：红线为关键线，关键线上的工作为关键工作。

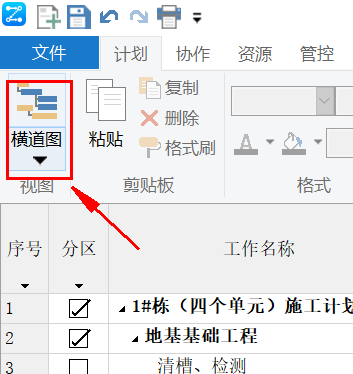

如果需要显示水平条形图，只需按计划选项卡上的第一个按钮即可切换。

下图可以直接显示水平条形图：

最后完成的方案可以导出为图片、PDF、Project、图片等，完美！
