如何通过以太网连接欧姆龙CP1L/H-EPLC与上位机

Omron CP1L/H-EPLC 没有自己的并行通信端口。如果要与上位机进行通讯、上传、下载程序，可以使用网线以以太网的形式进行连接和通讯。所需CX-P软件版本为9.4及以上，CX-One软件集成包版本号为Ver.4.25及以上。

1、直连形式

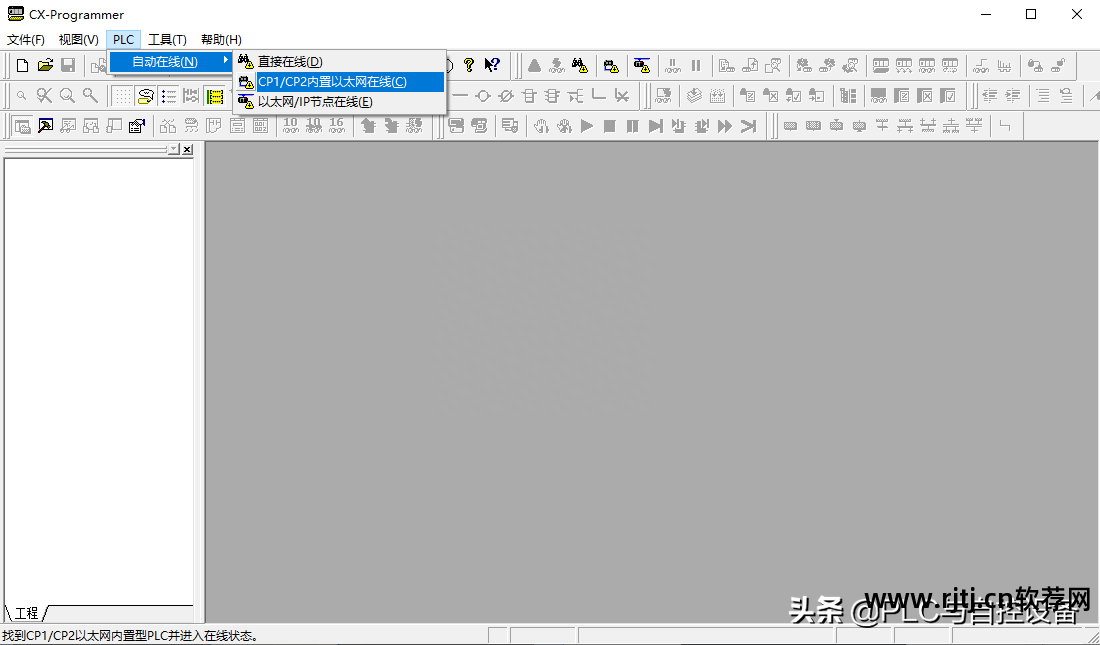

打开CX-P软件，在“PLC”菜单栏中选择“自动在线”→“CP1/CP2外部以太网在线”。

上位机软件开发工程师_上位机软件_上位机软件是什么意思

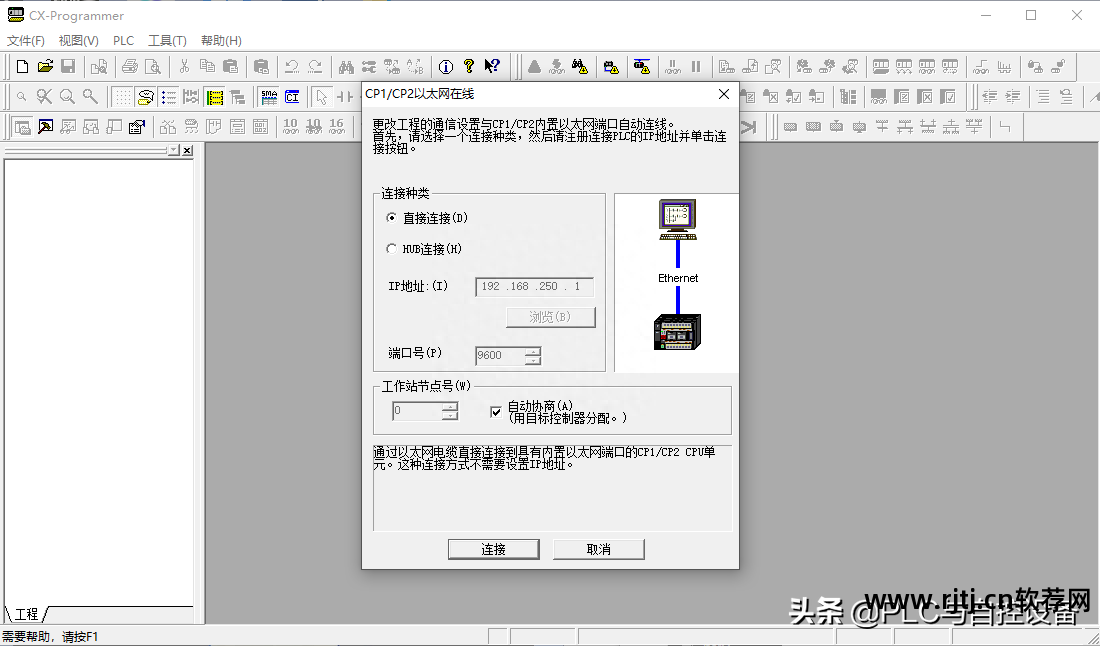

在新窗口中选择“直接连接”，点击“连接”，软件提示是否上传程序，选择“是”。

上位机软件_上位机软件是什么意思_上位机软件开发工程师

2.使用HUB连接形式

上位机与PLC通过网线连接到HUB或交换机上，上位机可以与多台PLC组成局域网。上位机和PLC的IP地址必须在同一个公网，只是末尾的地址号不同。

设置PLC IP地址的方法如下：

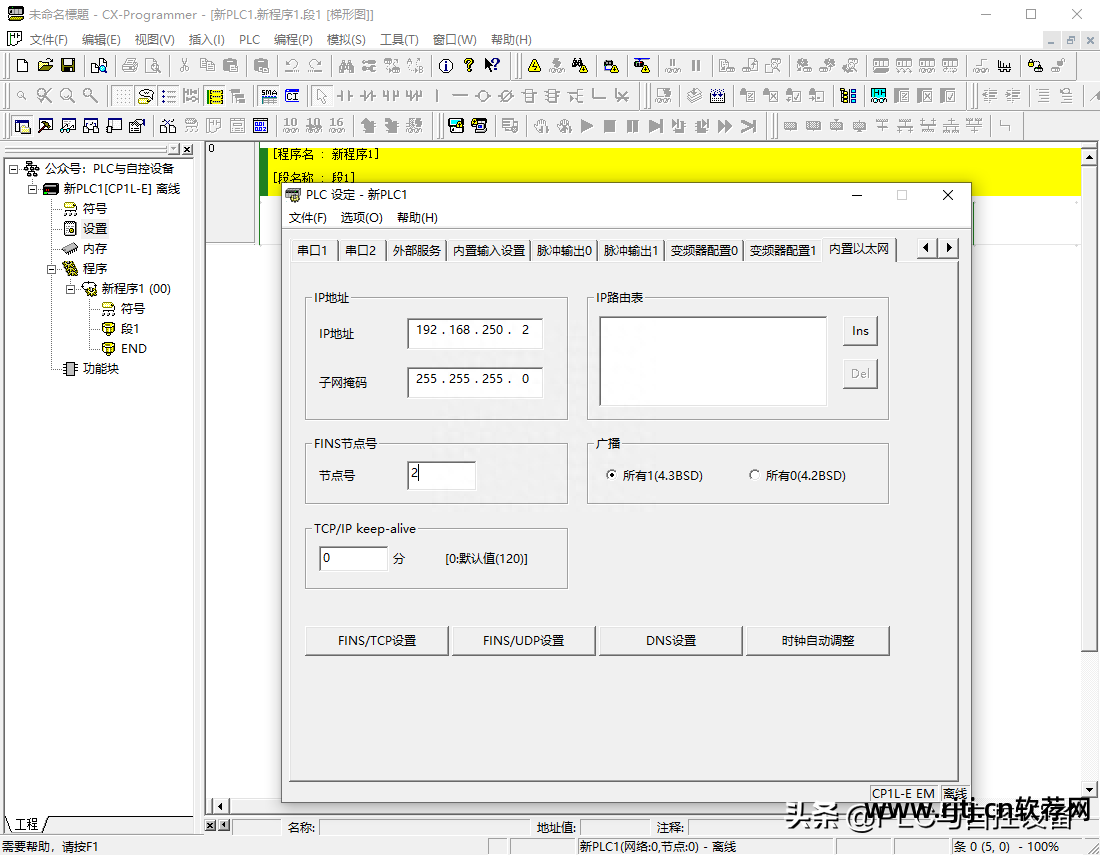

1、在软件编程模式下，打开工程树下的“设置”，在“内置以太网”卡中设置“IP地址”，如“192.168.250.2”上位机软件，在“IP地址”处设置数字“2”最后是节点号上位机软件，与底部要填写的一致。子网段为“255.255.255.0”。

上位机软件开发工程师_上位机软件_上位机软件是什么意思

2、然后点击“选项”“传输到PLC”，将设置的参数传输到PLC。

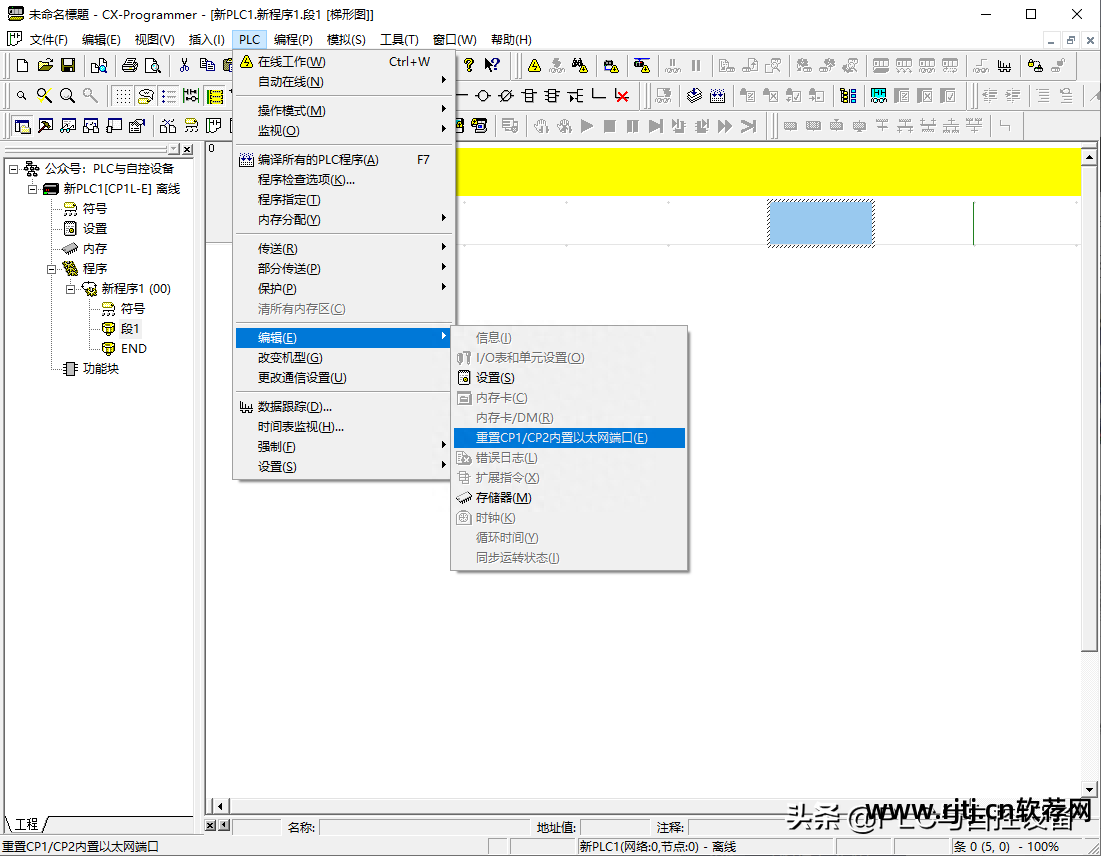

3、点击“PLC”菜单下的“编辑”→“重置CP1/CP2外部以太网端口”，PLC处于离线状态，重新选择连接方式。

上位机软件是什么意思_上位机软件开发工程师_上位机软件

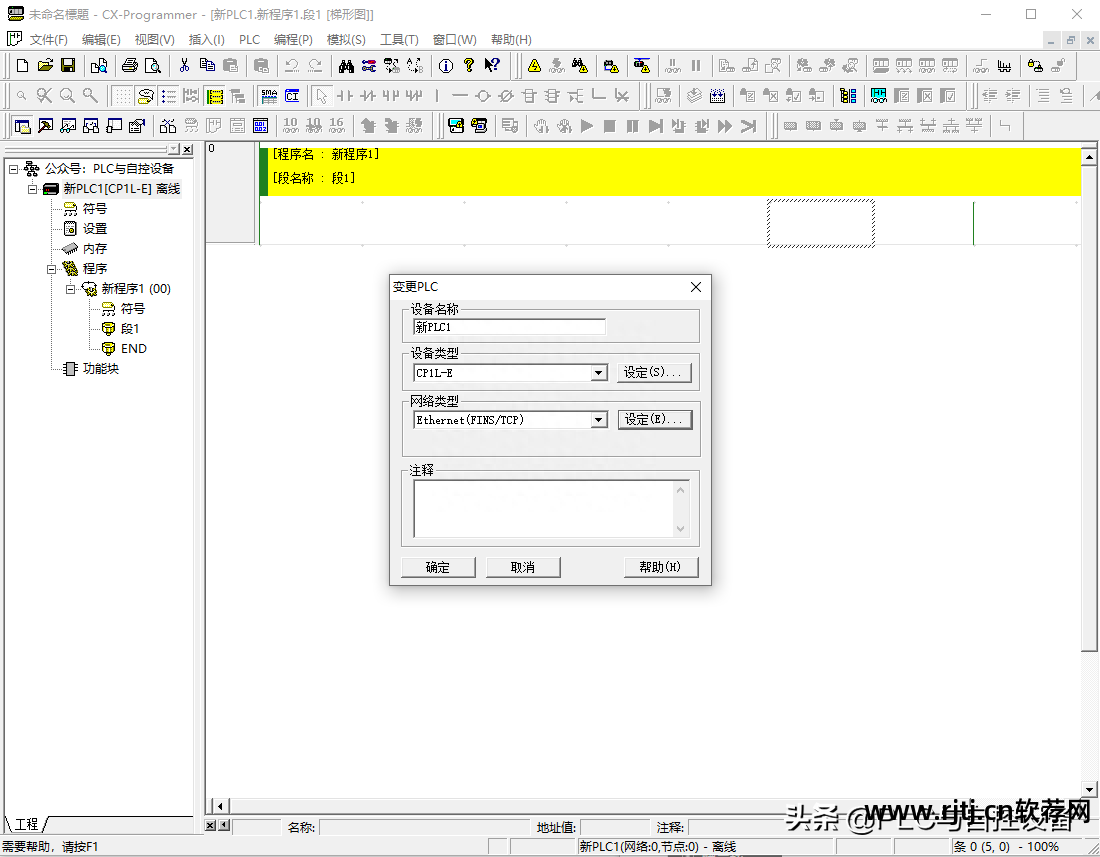

4、双击工程树上的PLC编号，重新选择“网络类型”为“以太网（FINS/TCP）”，点击左侧“设置”按钮进行网络设置。

上位机软件_上位机软件是什么意思_上位机软件开发工程师

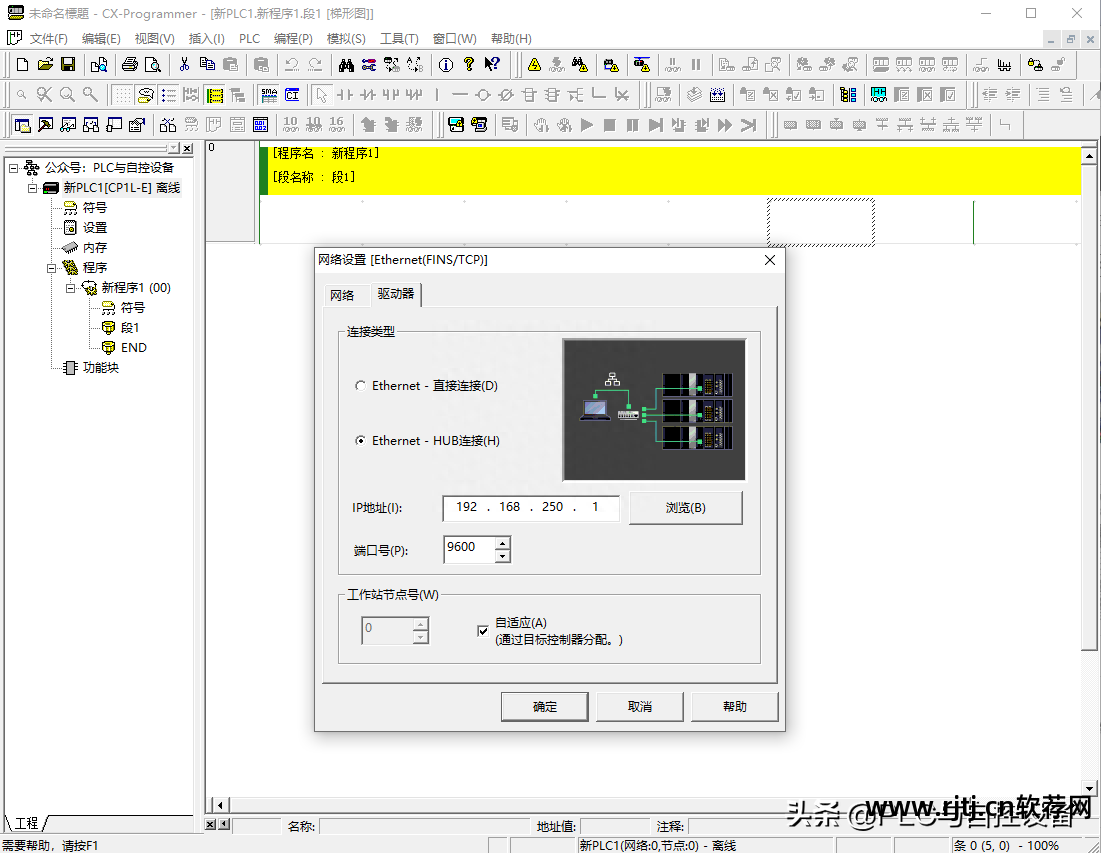

5、在“驱动程序”卡中，选择“以太网-HUB连接”，点击IP地址栏旁边的“浏览”，找到刚才设置的PLC的IP地址，点击“确定”。

上位机软件开发工程师_上位机软件_上位机软件是什么意思

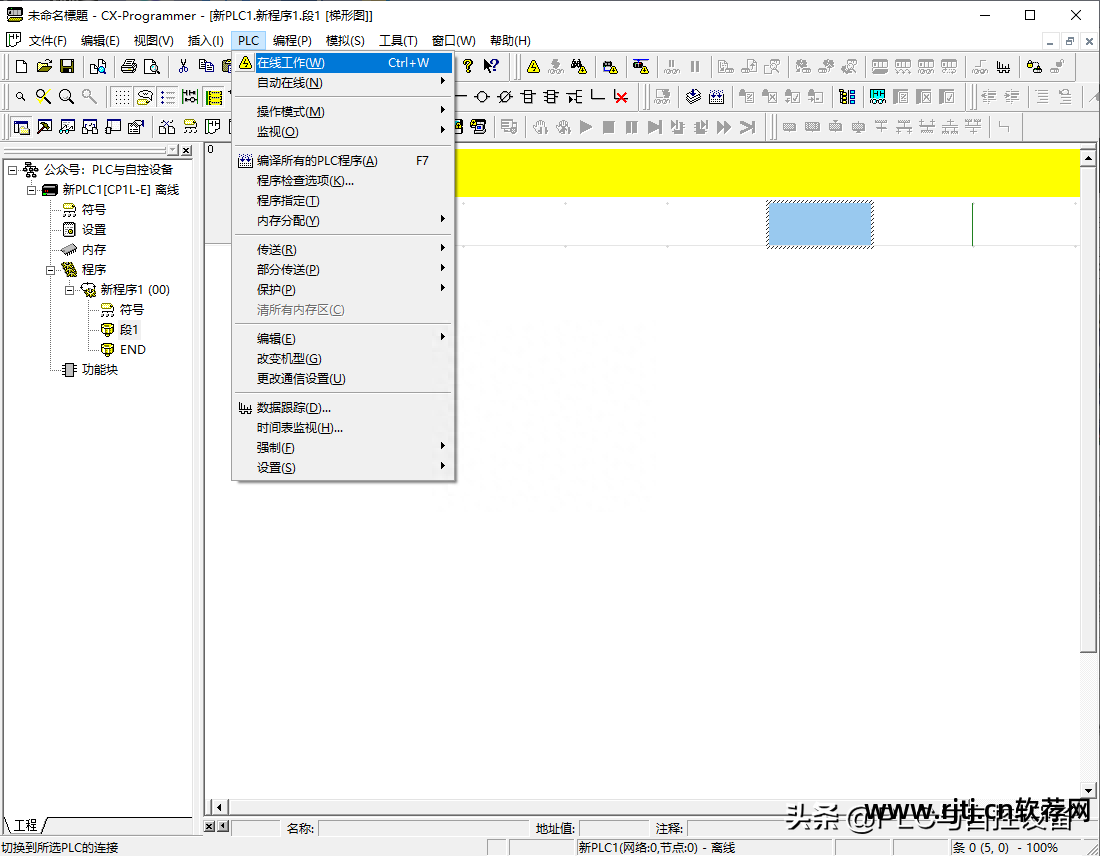

6、点击“PLC”菜单中的“在线工作”，如果没有错误，则连接成功。

上位机软件开发工程师_上位机软件是什么意思_上位机软件
